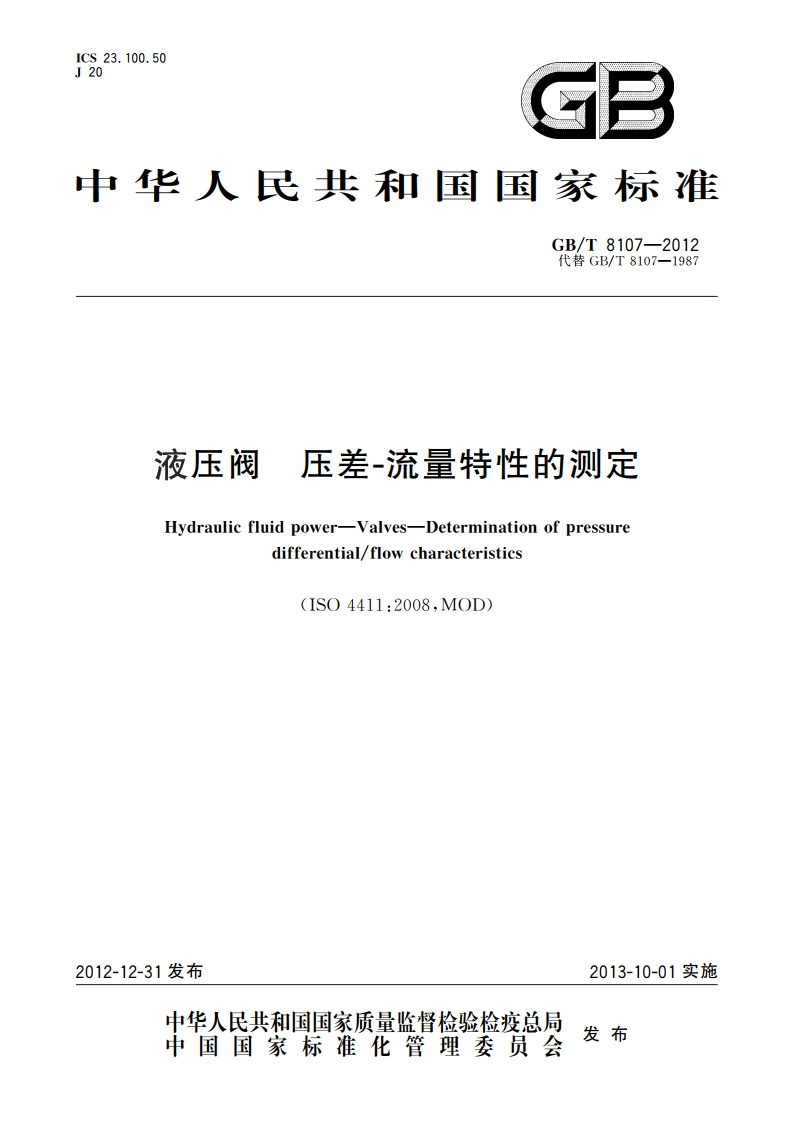

液压阀 压差-流量特性的测定 GBT 8107-2012.pdf

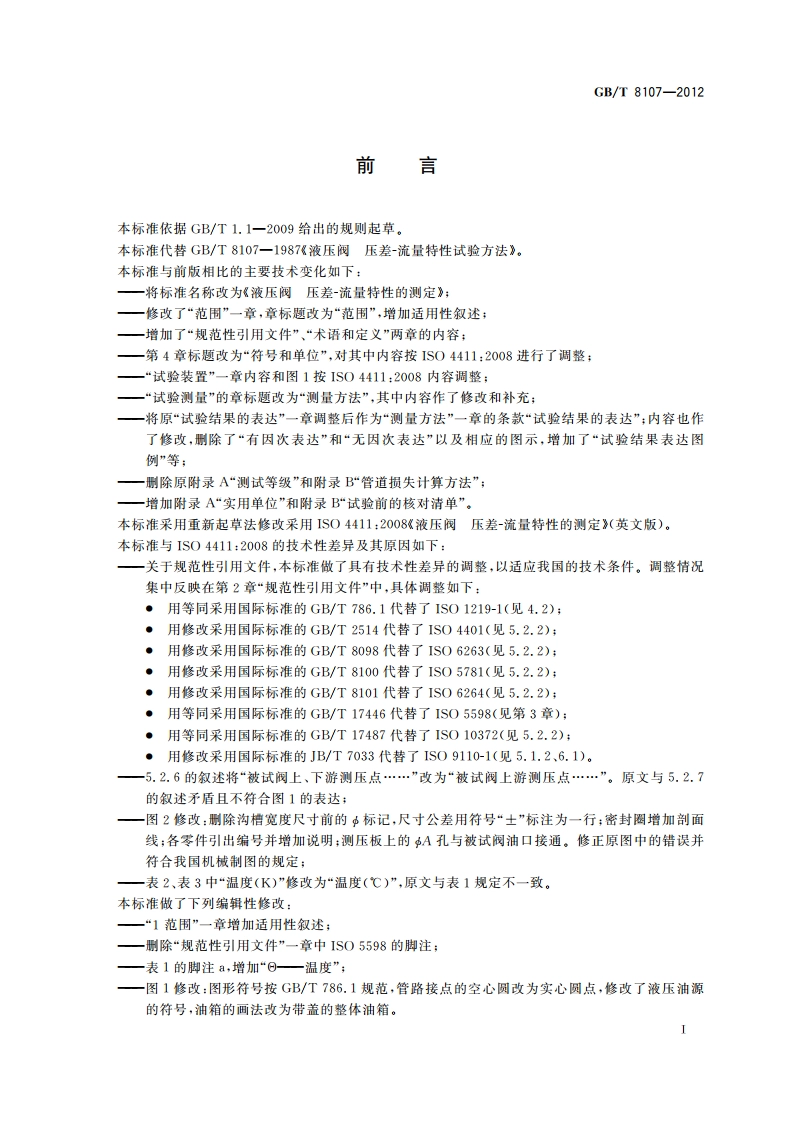

GB/T8107-2012引言在流体传动系统中，功率是通过封闭回路内的受压液体传递和控制的，液压阀控制系统中液体的方向、压力及流量。当液体通过液压阀时遭受阻力，导致压力损失，这种损失称为压差。本标准旨在统一液压阀的压差-流量特性的测定方法，以便于不同阀的性能比较。GB/T8107-2012液压阀压差-流量特性的测定1范围本标准规定了在稳态工况下工作介质流经液压阀任何特定通道所产生压差的测定方法，以及对试验装置、步骤和结果表达的要求。本标准适用于以液压油液为工作介质的液压阀压差-流量特性的测定。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T786.1流体传动系统及元件图形符号和回路图第1部分：用于常规用途和数据处理的图形符号(GB/T786.1一2009,1S01219-1:2006,IDT)GB/T2514液压传动四油口方向控制阀安装面(GB/T2514一2008，IS04401:2005,MOD)GB/T8098液压传动带补偿的流量控制阀安装面(GB/T8098一2003，IS06263:1997,MOD)GB/T8100液压传动诚压阀、顺序阀、卸荷阀、节流阀和单向阀安装面(GB/T8100一2006，IS05781:2000,M0D)GB/T8101液压溢流阀安装面(GB/T8101一2002，IS06264:1998,MOD)GB/T17446流体传动系统及元件词汇(GB/T17446一2012,1S05598:2008,1DT)GB/T17487四油口和五油口液压同服阀安装面(GB/T17487一1998，idt IS010372:1992)JB/T7033液压传动测量技术通则(JB/T7033一2007，IS09110-1:1990,MOD)ISO9110-2液压传动测量技术第2部分：密闭回路中平均稳态压力的测量(Hydraulic fluidpower-Measurement techniques-Part 2:Measurement of average steady-state pressure in a closedconduit)3术语和定义GB/T17446界定的以及下列术语和定义适用于本文件。3.1管路压差tare pressure differential除被试阀外由试验装置产生的两个测压点之间的压力损失。3.2测量压差measured pressure differential在两个测压点之间测得的压力损失，包括被试阀和试险装置的压力损失。3.3流量flow rateqv在测量点单位时间内通过流道横截面的流体休积。
