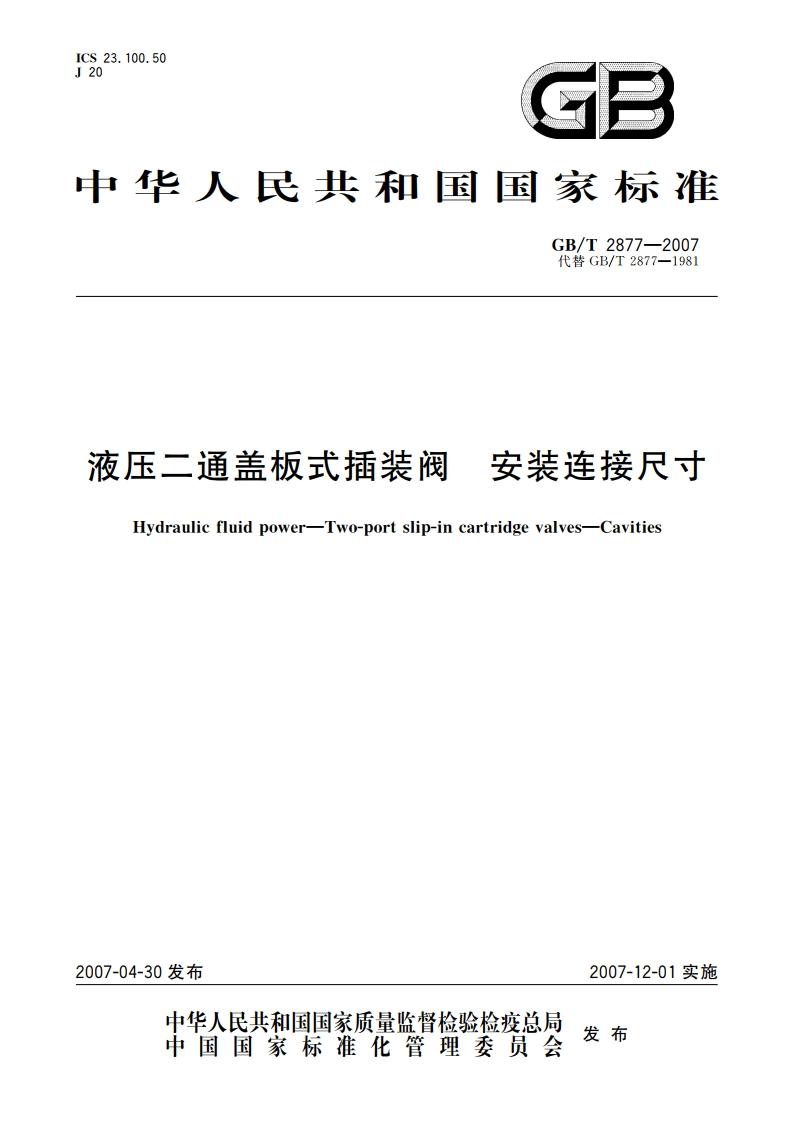

液压二通盖板式插装阀 安装连接尺寸 GBT 2877-2007.pdf

GB/T2877-2007液压二通盖板式插装阀安装连接尺寸1范围本标准规定了液压二通盖板式插装阀（以下简称插装阀）安装连接尺寸和与其相关的其他数据，以保证产品的互换性。本标准适用于一般工业设备用的插装阀。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T14043液压传动阀安装面和插装阀阀孔的标识代号(GB/T14043一2005,1S05783:1995,1DT)GB/T17446流体传动系统及元件术语(GB/T17446一1998，idt1S05598:1985)3定义GB/T17446中确立的术语和定义适用于本标准，4符号4.1本标准采用下列符号：)A、B、X、Y、Zx和Zx用于标示油口，在某些情况下可以与下列示例不同。示例：一A:在液压回路中的进油口、工作油口、出油口：一B:在液压回路中的进油口、工作油口、出油口：一X:先导油口、进油口，一Y:先导油口、回油口，一Z:辅助先导油口，进油口：一乙：辅助先导油口，回油口，b)F、F2、F、F4、F、Fs、F,、F、Fg、Fo、Fu和Fz表示连接螺钉的螺纹孔。c)G、G1、G表示定位销孔。4.2本标准采用符合GB/T14043规定的标识代号。5公差5.1下列数值适用于插装阀的安装面，即在双点划线以内的区域：一表面粗糙度：如图1一图16所示：一表面平面度：每100mm距离上为0.01mm;一定位销孔直径公差：H13。一其余尺寸见图1图16。GB/T2877-20076尺寸6.1插装阀安装连接尺寸应从6.26.17的图中选择。6.2除主系统溢流阀外，主油口公称通径为16mm的方形盖板插装阀安装连接尺寸（规格06）（代号：GB/T2877-06-01-2007)见图1.6.3主油口为公称通径16mm,方形盖板的主系统溢流阀安装连接尺寸（规格06）（代号：GB/T2877-06-02-一2007)见图2。6.4除主系统溢流阀外，主油口为公称通径25mm的方形盖板插装阀安装连接尺寸（规格08）（代号：GB/T2877-08-03-X一2007)见图3。6.5主油口为公称通径25mm,方形盖板的主系统溢流阀安装连接尺寸（规格08）（代号：GB/T2877-08-04-一2007)见图4。6.6除主系统溢流阀外，主油口公称通径为32m的方形盖板插装阀安装连接尺寸（规格09）（代号：GB/T2877-09-05-一2007)见图5.6.7主油口为公称通径32mm,方形盖板的主系统溢流阀安装连接尺寸（规格09）（代号：GB/T2877-09-06-一2007)见图6。6.8除主系统溢流阀外，主油口为公称通径40mm的方形盖板插装阀安装连接尺寸（规格10）（代号：GB/T2877-10-07-X一2007)见图7。6.9主油口为公称通径40mm,方形盖板的主系统溢流阀安装连接尺寸（规格10）（代号：GB/T2877-10-08-一2007)见图8。6.10除主系统溢流阀外，主油口为公称通径50mm的方形盖板插装阀安装连接尺寸（规格11）（代号：GB/T2877-11-09-一2007)见9。6.11主油口为公称通径50mm,方形盖板的主系统溢流阀安装连接尺寸（规格11）（代号：GB/T2877-11-10-一2007)见图10。6.12除主系统溢流阀外，主油口为公称通径63mm的方形盖板插装阀安装连接尺寸（规格12）（代号：GB/T2877-12-11-一2007)见图11，6.13主油口为公称通径63mm,方形盖板的主系统溢流阀安装连接尺寸（规格12）（代号：GB/T2877-12-12一2007)见图12。6.14主油口为公称通径80mm、圆形盖板的插装阀安装连接尺寸（规格13）（代号：GB/T2877-13-13-一2007)见图13。6.15主油口为公称通径100mm、圆形盖板的插装阀安装连接尺寸（规格14）（代号：GB/T2877-14-14-一2007)见图14，6.16主油口为公称通径125mm、圆形盖板的插装阀安装连接尺寸（规格15）（代号：GB/T2877-15-15-一2007)见图15.6.17主油口为公称通径160mm、圆形盖板的插装阀安装连接尺寸（规格16）（代号：GB/T2877-16-16-一2007)见图16，7工作压力的标识供应商应在阀块上清晰地、永久性地标明最高工作压力。8标注说明（引用本标准）当选择遵照用本标准时，在产品试验报告、产品样本及销售文件中使用下列说明：“液压二通盖板式插装阀安装连接尺寸符合GB/T2877一2007液压二通盖板式插装阀安装连接尺寸”。2
