液力变矩器 性能试验方法 GBT 7680-2005.pdf

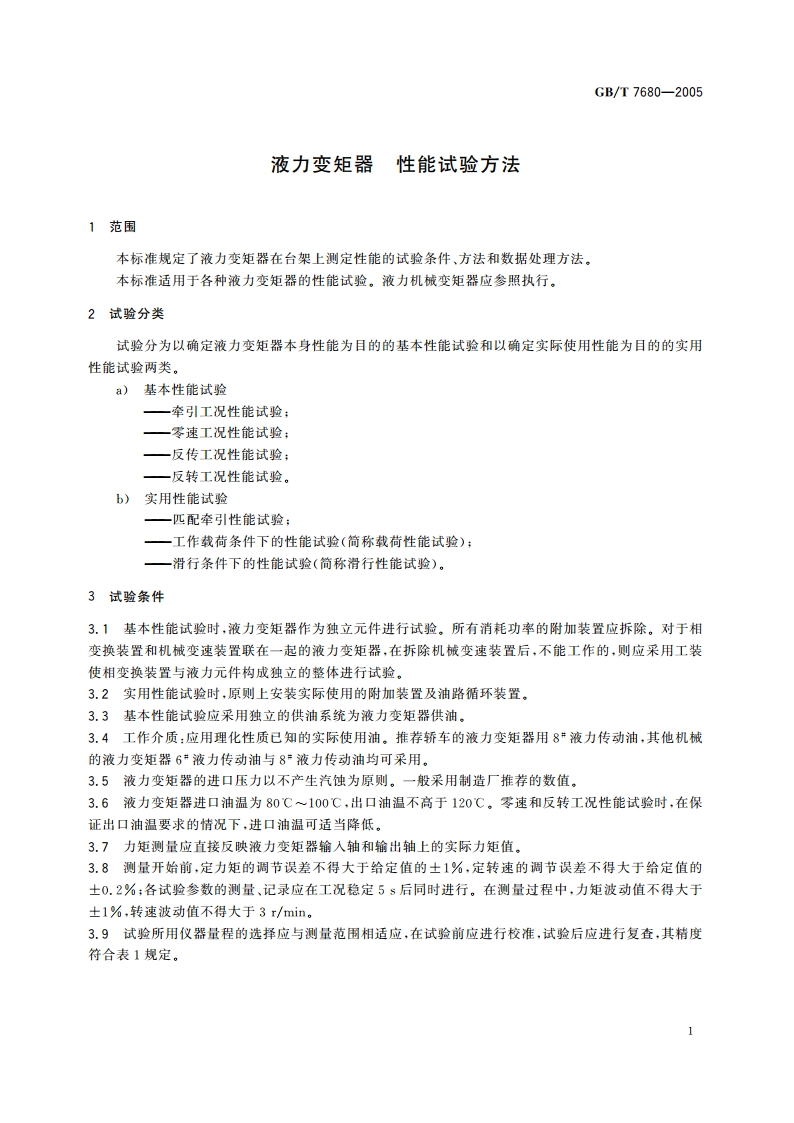

ICS23.100J19中华人民共和国国家标准GB/T7680-2005代替GB/T7680一1987液力变矩器性能试验方法Torque converters-Methods of performance tests2005-07-11发布2006-01-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T7680-2005液力变矩器性能试验方法1范围本标准规定了液力变矩器在台架上测定性能的试脸条件、方法和数据处理方法。本标淮适用于各种液力变矩器的性能试验。液力机械变矩器应参照执行。2试验分类试验分为以确定液力变矩器本身性能为目的的基本性能试验和以确定实际使用性能为目的的实用性能试验两类。a)基本性能试验一牵引工况性能试验：一零速工况性能试验：一反传工况性能试验：一反转工况性能试验。b)实用性能试验一匹配牵引性能试验；一工作载荷条件下的性能试验（简称载荷性能试验）：一滑行条件下的性能试验（简称滑行性能试验）。3试验条件3.1基木性能试验时，液力变矩器作为独立元件进行试脸。所有消耗功率的附加装置应拆除。对于相变换装置和机械变速装置联在一起的液力变矩器，在拆除机械变速装置后，不能工作的，则应采用工装使相变换装置与液力元件构成独立的整体进行试验。3.2实用性能试验时，原则上安装实际使用的附加装置及油路循环装置。3.3基本性能试验应采用独立的供油系统为液力变矩器供油。3.4工作介质：应用理化性质已知的实际使用油。推荐轿车的液力变矩器用8=液力传动油，其他机械的液力变矩器6液力传动油与8液力传动油均可采用。3.5液力变矩器的进口压力以不产生汽蚀为原则。一般采用制造厂推荐的数值。3.6液力变矩器进口油温为80100，出口油温不高于120。零速和反转工况性能试验时，在保证出口油温要求的情况下，进口油温可适当降低。3.7力矩测量应直接反映液力变矩器输入轴和输出轴上的实际力矩值。3.8测量开始前，定力矩的调节误差不得大于给定值的士1%，定转速的调节误差不得大于给定值的土0.2%：各试验参数的测量、记录应在工况稳定5s后同时进行。在测量过程中，力矩波动值不得大于士1%，转速波动值不得大于3r/min。3.9试验所用仪器量程的选择应与测量范围相适应，在试验前应进行校淮，试验后应进行复查，其精度符合表1规定。
