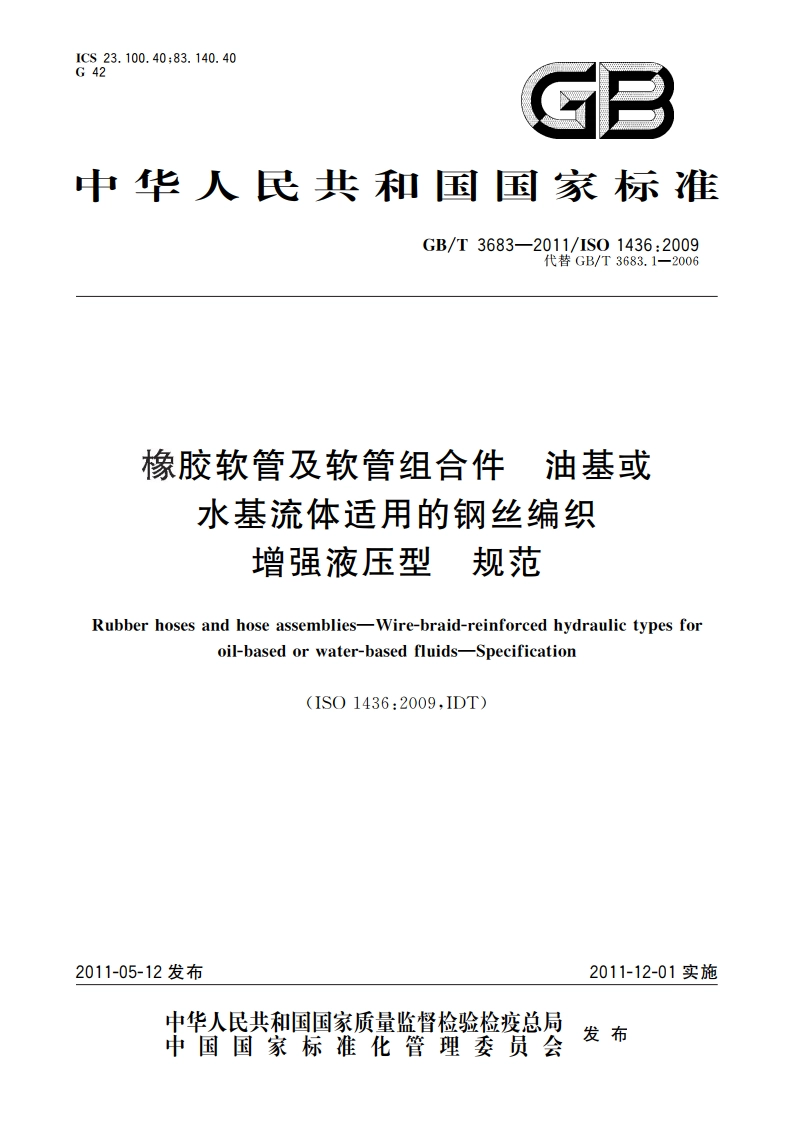

橡胶软管及软管组合件 油基或水基流体适用的钢丝编织增强液压型 规范 GBT 3683-2011.pdf

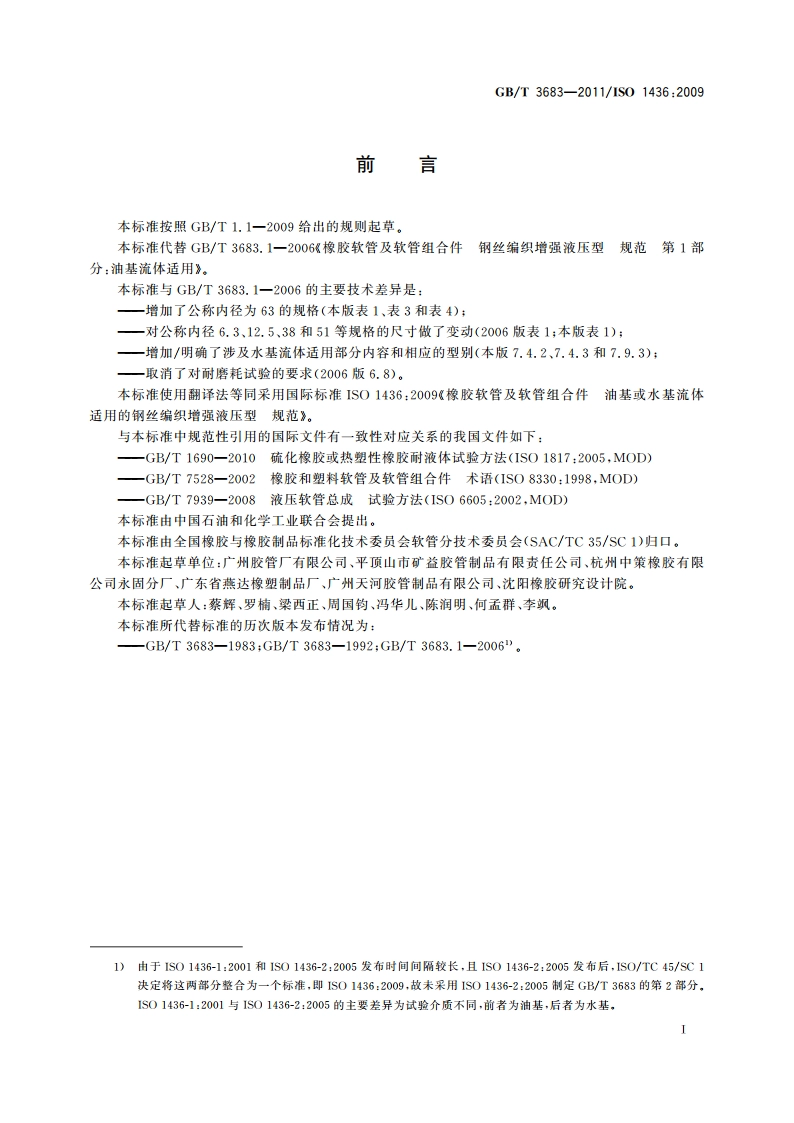

GB/T3683-2011/1S01436:2009前言本标准按照GB/T1.1一2009给出的规则起草。本标准代替GB/T3683.1一2006橡胶软管及软管组合件钢丝编织增强液压型规范第1部分：油基流体适用。本标准与GB/T3683.1一2006的主要技术差异是：一增加了公称内径为63的规格（本版表1、表3和表4）：一对公称内径6.3、12.5、38和51等规格的尺寸做了变动(2006版表1：本版表1)：一增加/明确了涉及水基流体适用部分内容和相应的型别（本版7.4.2、7.4.3和7.9.3）：一取消了对耐磨耗试验的要求(2006版6.8)。本标准使用翻译法等同采用国际标准1S01436:2009橡胶软管及软管组合件油基或水基流体适用的钢丝编织增强液压型规范。与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：一GB/T1690一2010硫化橡胶或热塑性橡胶耐液体试险方法(1SO1817:2005,M0D)一GB/T7528一2002橡胶和塑料软管及软管组合件术语(1S08330:1998,MOD)一GB/T7939一2008液压软管总成试验方法(1S06605:2002,MOD)本标准由中国石油和化学工业联合会提出。本标准由全国橡胶与橡胶制品标准化技术委员会软管分技术委员会(SAC/TC35/SC1)归口。本标准起草单位：广州胶管厂有限公司、平顶山市矿益胶管制品有限责任公司，杭州中策橡胶有限公司永固分厂、广东省燕达橡塑制品厂、广州天河胶管制品有限公司、沈阳橡胶研究设计院。本标准起草人：蔡辉、罗楠、梁西正、周国钧、冯华儿、陈润明、何孟群、李飒。本标准所代替标准的历次版本发布情况为：GB/T3683-1983;GB/T3683-1992;GB/T3683.1-2006。1)出于IS01436-1:2001和1S01436-2:2005发布时间间隔较长，且1S01436-2:2005发布后，IS0/T45/SC1决定将这两部分整合为一个标准，即1S01436:2009,故未采用1S01436-2:2005制定GB/T3683的第2部分。1S01436-1:2001与1S01436-2:2005的主要差异为试验介质不同，前者为油基，后者为水基，GB/T3683-2011/1S01436:2009橡胶软管及软管组合件油基或水基流体适用的钢丝编织增强液压型规范1范围本标准规定了公称内径为551的六个型别的钢丝编织增强型软管及软管组合件的要求，其中R2ATS型多一个公称内径为63的规格。在一40十60的温度范围内适用于GB/T7631.2定义的HFC、HFAE、HFAS和HFB水基液压流体，或在一40十100温度范围内适用于GB/T7631.2规定的HH、HL、HM、HR和HV油基液压流体。本标准不包括对管接头的要求，只限于对软管和软管组合件性能的要求。注：向软管制造厂咨询确定软管与所用流体的相容性是用户的责任。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T5563橡胶和塑料软管及软管组合件静液压试验方法(GB/T5563一2006,1S01402:1994,1DT)GB/T5564一2006橡胶和塑料软管低温曲挠试脸(IS04672:1997,1DT)GB/T5567橡胶和塑料软管及软管组合件耐吸扁性能的测定(GB/T5567一2006，IS07233:1991,1DT)GB/T5568橡胶或塑料软管及软管组合件无挠曲液压脉冲试验(GB/T5568一2006，IS06803:1994,DT)GB/T7631.2润滑剂、工业用油和相关产品(L类)的分类第2部分：H组（液压系统）(GB/T7631.2一2003,1S06743-4:1999,IDT)GB/T9573橡胶、塑料软管及软管组合件尺寸测量方法(GB/T9573一2003,1S04671:1999,IDT)GB/T9575工业通用橡胶和塑料软管内径尺寸及公差和长度公差(GB/T9575一2003，IS01307:1992,1DT)GB/T14905一2009橡胶和塑料软管各层间粘合强度的测定(1S08033:2006,IDT)GB/T24134一2009橡胶和塑料软管静态条件下耐臭氧性能的评价(1S07326:2006,IDT)IS01817硫化橡胶液体作用的测定1S06605液压传动软管及软管组合件试验方法1S08330橡胶和塑料软管及软管组合件术语3术语和定义IS08330确立的术语和定义适用于本标准。1
