橡胶或塑料涂覆织物 破裂强度的测定 GBT 20027-2005.pdf

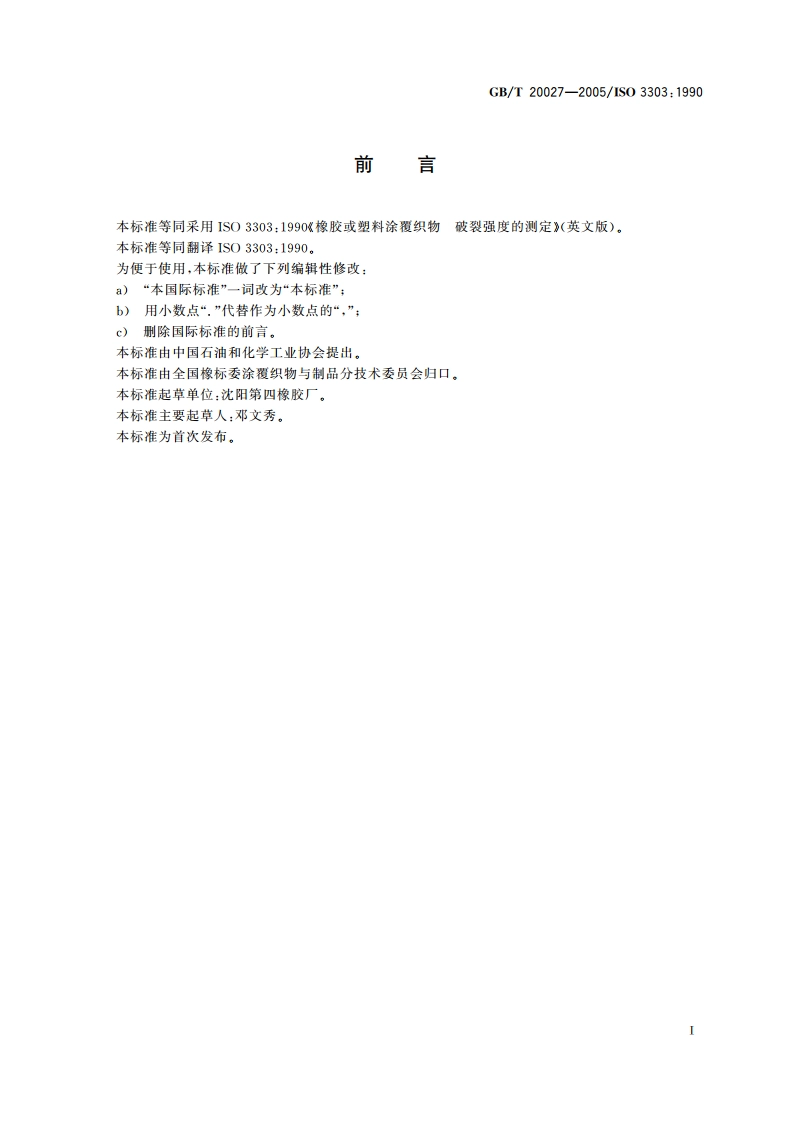

GB/T20027-2005/1S03303:1990前言本标准等同采用1SO3303:1990橡胶或塑料涂覆织物波裂强度的测定（英文版）。本标准等同制译1S03303:1990.为便于使用，本标准做了下列编辑性修改：a)“本国际标准”一词改为“本标准”，b)用小数点“.”代替作为小数点的“，”：)删除国际标准的前言。本标准由中国石油和化学工业协会提出。本标准由全国橡标委涂覆织物与制品分技术委员会归口。本标准起草单位：沈阳第四橡胶厂。本标准主要起草人：邓文秀。本标准为首次发布。GB/T20027-2005/1S03303:1990橡胶或塑料涂覆织物破裂强度的测定1范围本标准规定了测定橡胶或塑料涂覆织物破裂力和破裂强度的试验方法。一种是用带有环状夹具和钢球的拉伸试验机（方法A):另一种是用液压操作的薄膜破裂试验仪（方法B)。规定涂覆织物破裂强度要求时，供需双方应商定采用哪种试验方法。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。HG/T2867橡胶或塑料涂覆织物调节和试验的标准环境HG/T2867一1997，idt ISO2231:1989(1994)3试验仪器3.1方法A方法A试验仪器见图1。单位为毫米450.5试样上夹板R0.5R0.5下夹板25.20.02图1方法A试验仪器3.1.1试验机使用动力传动并装配合适的测力计。试验过程中，试验机应能保持移动夹具有一个基本恒定的运动速度，并应装自动记录仪。最好使用无惯性的测力计（例如电控型或光学型）。如果使用摆锤式惯性测力计，由于摩擦力和惯性的彩响，实际上可得出不同的结果。当不得不采用惯性测力计时，1
