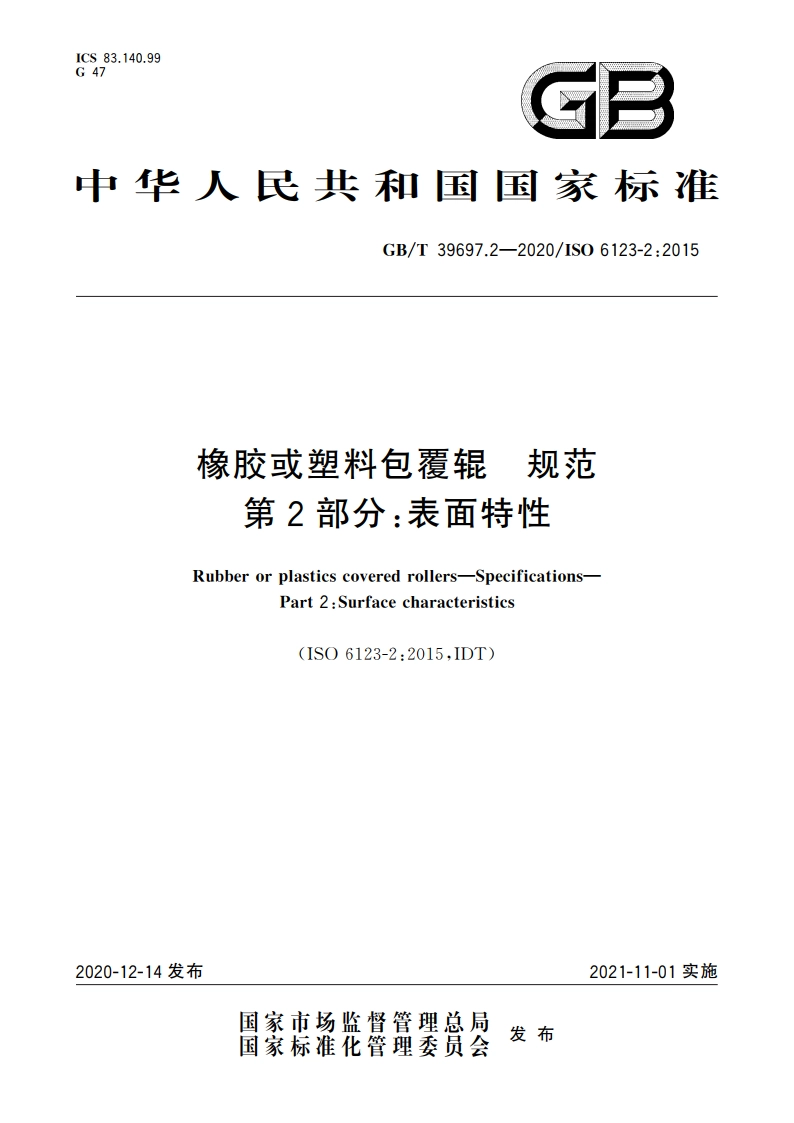

橡胶或塑料包覆辊 规范 第2部分：表面特性 GBT 39697.2-2020.pdf

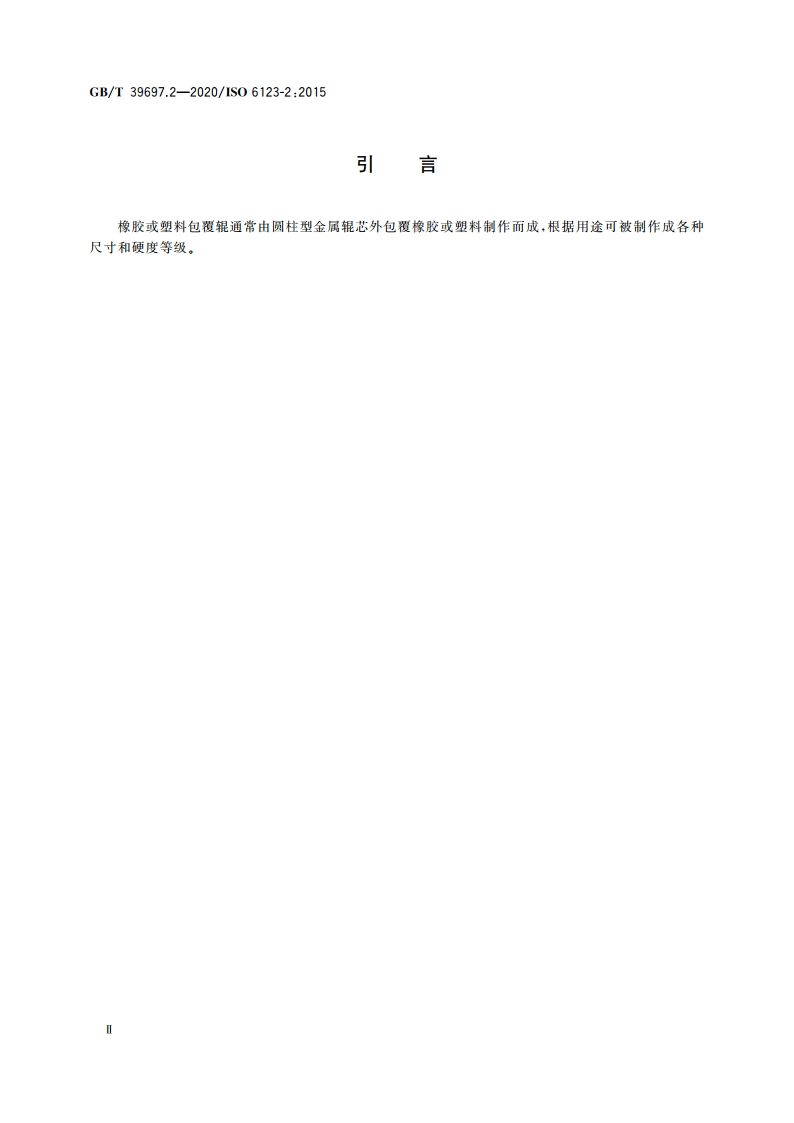

GB/T39697.2-2020/1S06123-2:2015橡胶或塑料包覆辊规范第2部分：表面特性1范围GB/T39697的本部分规定了橡胶或塑料包覆辊（以下简称包覆辊）按表面质量（或疵点）及表面处理进行的分类，并描述了表面祖糙度的测定方法。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。ISO3274产品几何技术规范(GPS)表面结构：轮廓法接触（触针）式仪器的标称特性Geometrical Product Specifications(GPS)-Surface texture:Profile method-Nominal characteristics ofcontact(stylus)instrumentsISO4288产品几何技术规范(GPS)表面结构：轮廊法评定表面结构的规则和方法Gcom-rical Product Specifications(GPS)-Surface texture:Profile method-Rules and procedures for theassessment of surface textureISO23529橡胶物理试验方法试样制备和调节通用程序(Rubber一General procedures forpreparing and conditioning test pieces for physical test methods)3术语和定义下列术语和定义适用本文件。3.1轮廓算术平均偏差arithmetical mean deviation of the profileR轮廓算术平均偏差指在取样长度()内轮廓偏距绝对值的算术平均值。R,=51y)1dr或近似地R.2名1.lni=】式中”一离散轮廓偏距的数量。注：实践中R。的值是在评定长度内确定的，评定长度包含几个取样长度，依据1SO3274的规定，取样长度的标称值等于截止波长，3.2微观不平度十点高度ten point height of irregularitiesR:微观不平度十点高度指在取样长度内5个最大的轮廓峰高的平均值与5个最大的轮廓谷深的平均值之和。R,=(21+21)5GB/T39697.2-2020/1S06123-2:2015式中：ym一第i个最大的轮廓峰高：y一第i个最大的轮廓谷深。注：受轮廓形状的影响，在某些情况下，粗糙度方面出现的问题与一些轮廓峰和轮廓谷的缺失，还（或者）与波形的叠加有关，4表面质量4.1总则包覆辊的制造工艺及原材料可能导致包覆层表面出现砂眼、气泡、杂质等疵点。对于可接受的表面疵点的数量、大小和位置应由有关各方商定。在选择疵点等级时，应考虑表面处理的类型（见第5章）。4.2等级依据可接受的疵点数量和大小对包覆辊进行分级，如下所示：x/y级，其含义为：一疵点面积不大于xmm2,为允许的：一任意0.1m2的区域内，疵点面积在xmm2一ymm2之间，且不超过两处，为允许的一面积大于ymm2的疵点不准许。x和y的值应由有关各方商定。如果对表面质量无特定要求，则包覆辊应指定为“N级”。示例：中等等级的表面质量可定为：0.5/2级一疵点面积不大于0.5mm2,为允许疵点陷：一任意0.1m2的区域内，疵点面积在0.5mm22mm2之间，且不超过两处，为允许疵点，一面积大于2mm2的疵点不准许，有关各方商定或标准中给出具体要求，应从以下级别中选择所需的质量等级：一0.1/0.3级：一0.3/1级：一0.5/2级：一2/5级：5/10级：一N级。5表面处理包覆辊的表面处理取决于预期用途。依据有关各方的商定，可表述为表面处理类型（见5.1）或表面粗糙度最大值（见5.3），两者之间关系参见附录A。5.1表面处理方法一术语和分类表1给出了表面处理的分类及通常主要采用的表面处理方法（见5,2）。包覆棍硬度和包覆层材质对表面处理类型、表面结构起决定作用。
