有序介孔二氧化硅 GBT 30451-2013.pdf

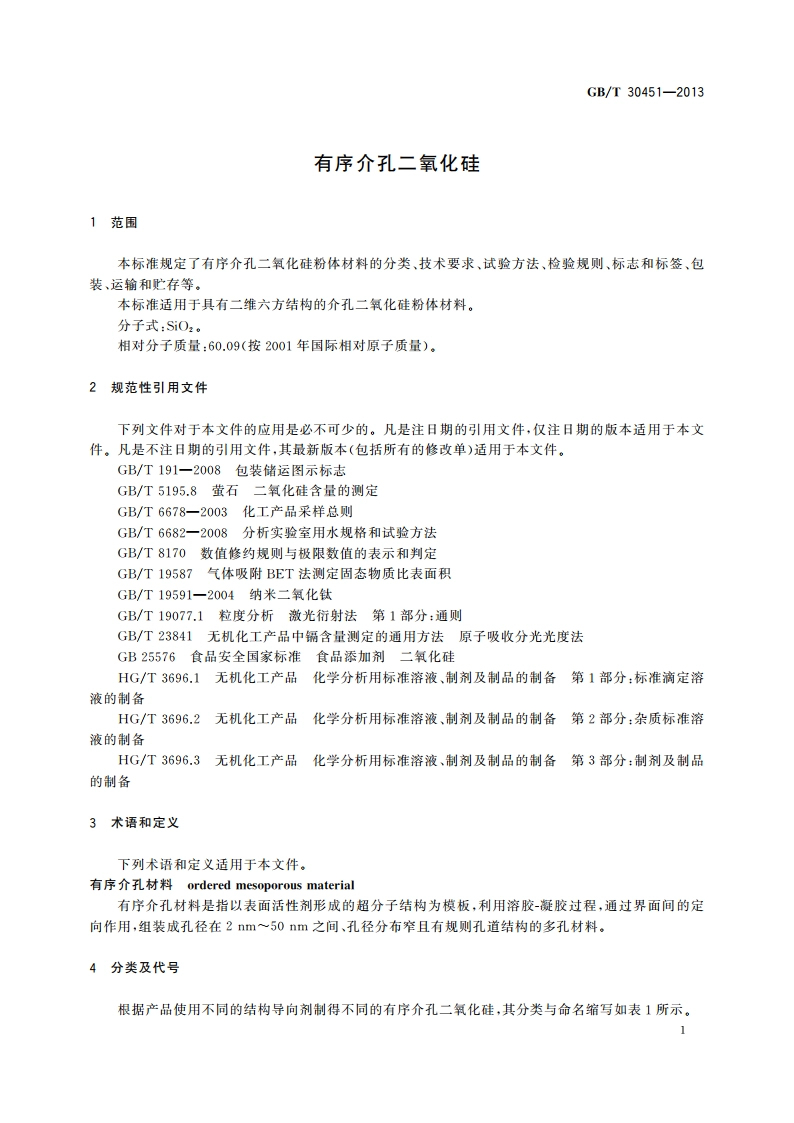

GB/T30451-2013冲洗，严重者应立即治疗。使用易燃品时，严禁使用明火加热。6.2一般规定在没有注明其他要求时，本文件所用试剂和水分别为分析纯试剂和GB/T6682一2008中规定的三级水。试验中所用标准滴定溶液、杂质测定用标准溶液、制剂及制品，在没有注明其他要求时，均按HG/T3696.1、HG/T3696.2和HG/T3696.3的规定进行。6.3比表面积、介孔体积、介孔孔径的测定称取适量试样，精确至0.O01g,按GB/T19587规定的方法进行测定。样品的比表面积(SBET)采用Barrett-Emmet-Teller(BET)方法，根据相对压力在0.040.2范围内吸附数据进行计算，孔容(V.)和孔径(D)由等温线吸附分支采用Barrett-Joyner-Halanda(BH)模型计算，其中孔容用相对压力p/p。=0,995处的吸附量计算。6.4介观结构的测定6.4.1仪器X射线衍射仪：综合稳定度优于1%，测角仪精度优于0.001，6.4.2分析步骤将样品按X射线衍射仪要求制样后进行衍射测定，调节行射仪增益使被测晶面衍射峰高度在记录范围内得到最大值，角度范围从0.58：谱图应出现至少3个清晰可辨的衍射峰，相应值之比应为1：1/5：1/2，分别对应六方相介孔结构(100)、(110)、(200)品面的特征衍射峰。6.5二氧化硅含量测定二氧化硅含量按GB/T5195.8规定测定。6.6铅含量的测定按GB25576相应方法测定。6.7砷含量的测定按GB25576相应方法测定。6.8镉含量的测定称量0.2g1g(精确到1mg),加人15mL王水，200消解至5mL左右，定容到150mL,镉含量按GB/T23841规定测定。6.9粒度分布按GB/T19077.1的规定测定。6.10水分测定按GB/T19591的规定测定。6.11白度的测定按GB/T19591一2004中5.14的规定进行测定。
