有机硅层压玻璃布板 GBT 4206-1984.pdf

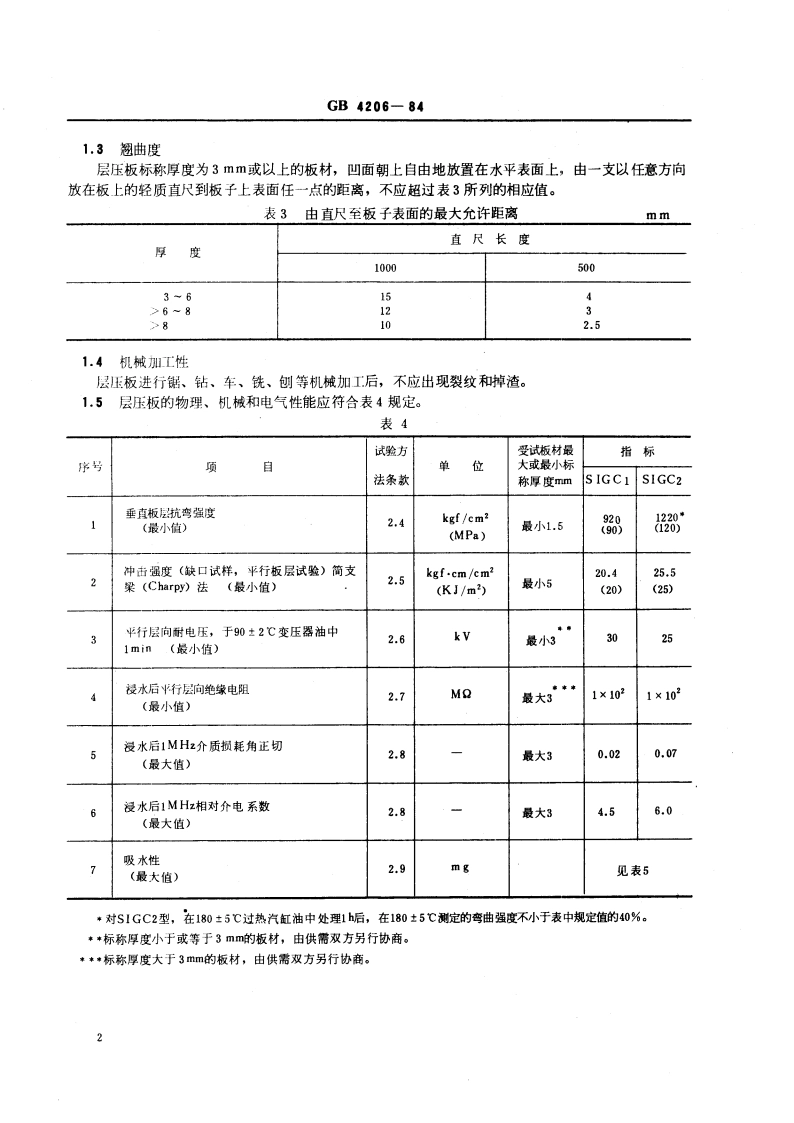

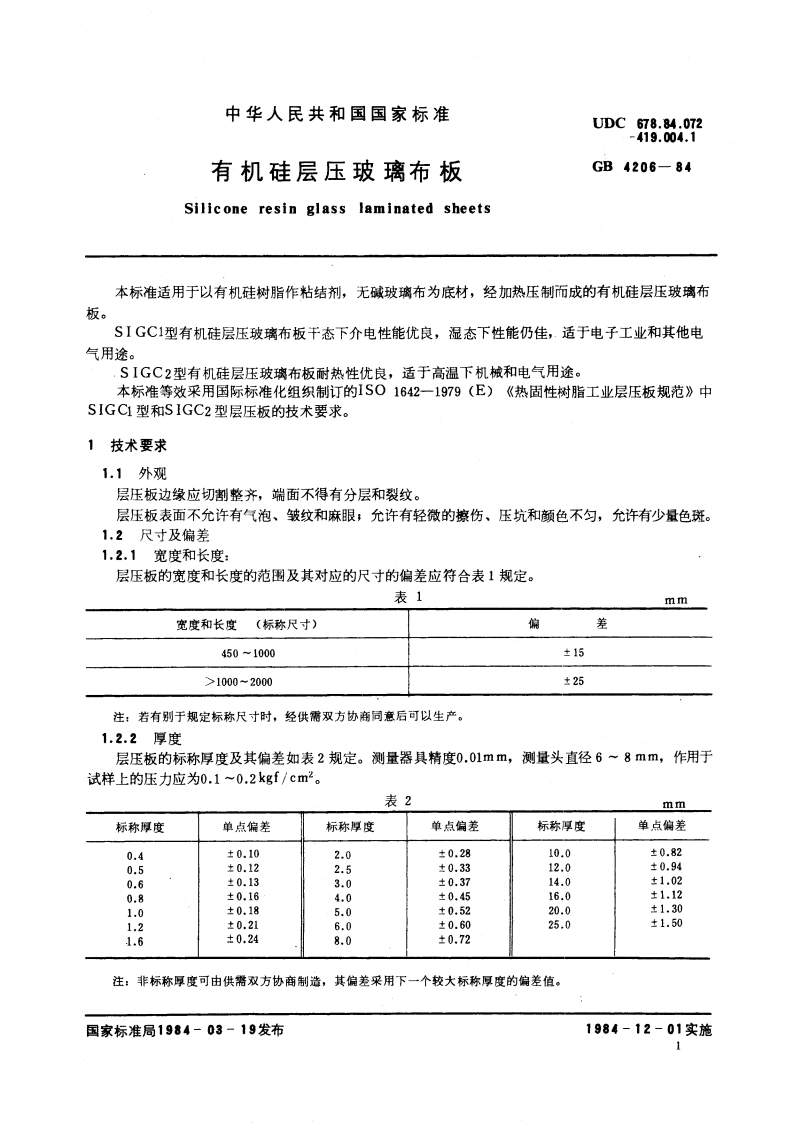

GB4206-84支座的跨距为70mm。试验机冲锤角度为30，尖端圆角半径为20.5mm。试样在232，相对湿度45%55%条件下放置24h,从该环境中取出3mi之内开始测试，冲击方向应平行于板层。分别计算纵、横方向的平均值，取其中平均值较低的一个作为试验结果。冲击强度按下式计算：Akak-bhk式中：a4一冲击强度，kgf.cm/cm2,A一冲断试样所消耗的冲击能，kgfcm:b一试样缺口中间部分的宽度，cm,hk一试样缺口中间部分的厚度，cm。150.5hk=100.3冲击方向5b10120测定冲击强度。时的层压板标准缺口试样2.6平行层向耐电压的测定平行层向耐电压试验按GB1408一78固体电工绝缘材料工频击穿电压、击穿强度和耐压试验方法进行试验。试样长度为100mm,宽度250.2mm,厚度为被试板材的原厚。取三个试样，试样的两条长边切成两个平行平面与材料表面相垂直。试样放在两块平行的金属板电极之间；电压施加在两个电极之间25mm宽的试样上。对于薄材料可以用两个试样适当地放置（即用它们的长边形成合适的角度）以便支撑上电极。电极应该有足够大的尺寸，使电极覆盖试样时至少超过试样各边15mm。试样应在502，相对湿度小于20%处理24h,冷却到室温浸入902的变压器油中保持0.51h后，立即在油中进行1min耐压试验。试验结果，以三个试样均不击穿为合格，以kV表示。2.7漫水后平行层向绝缘电阻的测定浸水后绝缘电阻按GB1410一78固体电工绝缘材料绝缘电阻、体积电阻和表面电阻系数试验方法进行试验。试样长度为76+名mm,宽度50+名mm,厚度与被试板材相同。采用4个试样，2个纵向，2个横向。试样应在502，相对湿度小于20%，处理24h,冷却到室温，浸入232蒸馏水中241h。由水中取出试样，用干净的布或滤纸擦干，插上电极，电极距离251mm,在相对湿度不大于75%的环境中在1535下测量绝缘电阻，外施电压50012V,测定应在试样从水中取出后1.52min内完成。分别计算纵横方向的平均值，取其中平均值较低的一个作为试验结果。2.8浸水后1MHz介质损耗角正切和相对介电系数的测定
