旋转电机整体结构的防护等级(IP代码) 分级 GBT 4942.1-2006.pdf

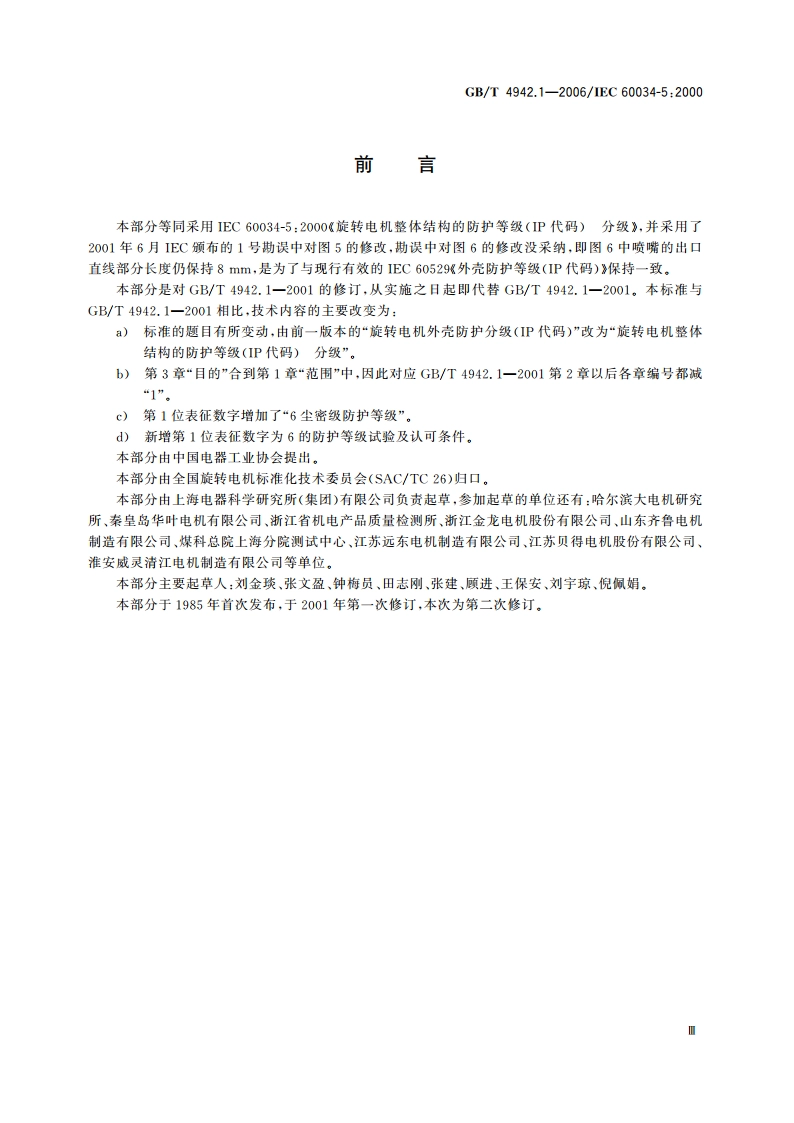

GB/T4942.1-2006/1EC60034-5:20003.2.2对适用于规定气候条件且具有附加防护特点或措施的开启式空气冷却电机（见第10章的规定)，可用字母W表示。3.3标志示例表征字母第一位表征数字（见表2）第二位表征数字（见表3）4防护等级第一位表征数字4.1防护等级的含义第一位表征数字表示外壳对人和壳内部件提供的防护等级。表2中第三栏说明第一位表征数字代表的防护等级所能“防止”进入壳内物体的含义。术语“防止”表示能防止人休某一部分、手持的工具或导体进人外壳，即使进人，也能与带电或危险的转动部件（光滑的旋转轴和类似部件除外）之间保持足够的间隙。表2中第三栏也表示能防止进入的最小固体异物尺寸。4.2防护等级的适应性在表2中，符合某一防护等级的外壳意味着也符合所有低于该防护等级的各级。除有怀疑外，不必进行较低防护等级的试验。4.3外风扇为了防止触及外风扇的叶片和轮辐，防护罩应符合表1的要求。表1对防护罩的试验要求电机的防护等级试验IPIX50mm试球试验IP2X至P6X试指试验试验时，如可能，手动缓慢转动转子。光滑的转轴及类似部件不考虑其危险性。4.4泄水孔如果电机备有泄水孔，应符合下列要求：一预定在安装地点开启的泄水孔，试验时应保持开启。一预定在安装地点关闭的泄水孔，试验时应保持关闭。一防护等级为IP3X或P4X且运行中泄水孔开启的电机，其泄水孔防护等级可符合IP2X。一防护等级为IP5X且运行中泄水孔开启的电机，其泄水孔可符合P4X。表2第一位表征数字表示的防护等级第一位防护等级试验条件表征数字简述含义0无防护电机无专门防护不做试验能防止大面积的人体（如手）偶然或意外地触及、接近壳内带防护大于50mm固电或转动部件（但不能防止故意接触）见表4体的电机能防止直径大于50mm的周体异物进人壳内
