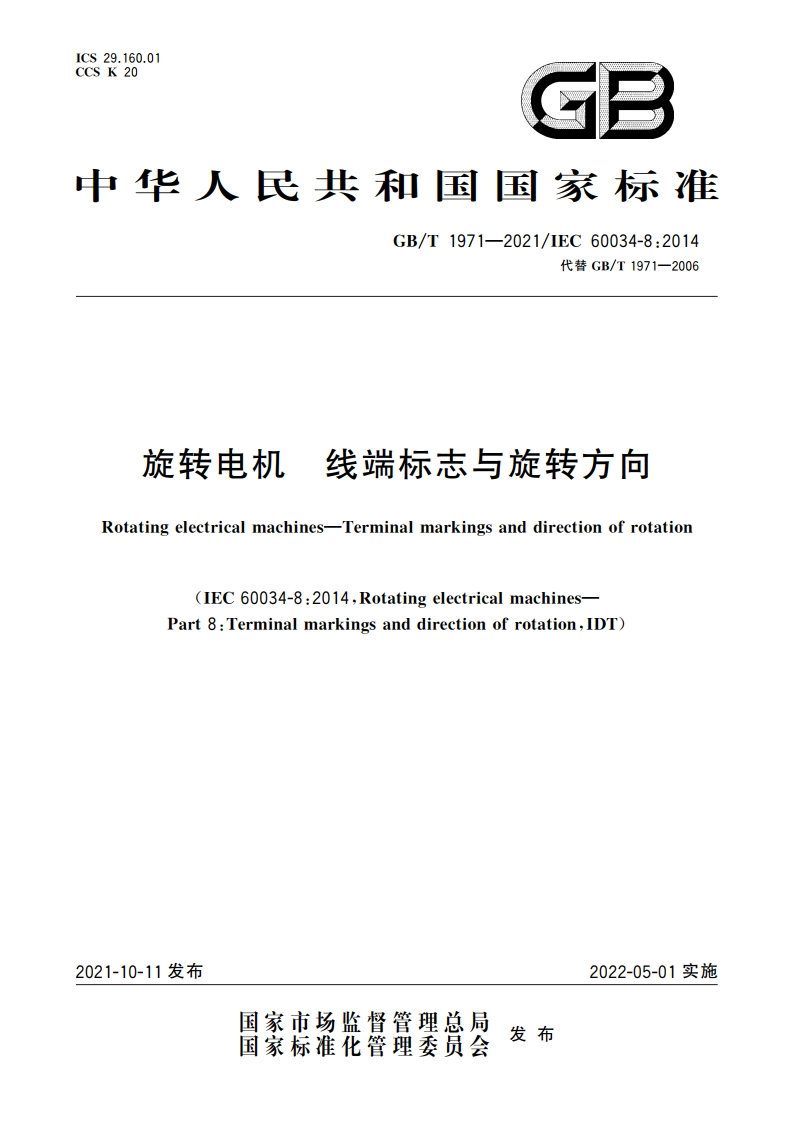

旋转电机 线端标志与旋转方向 GBT 1971-2021.pdf

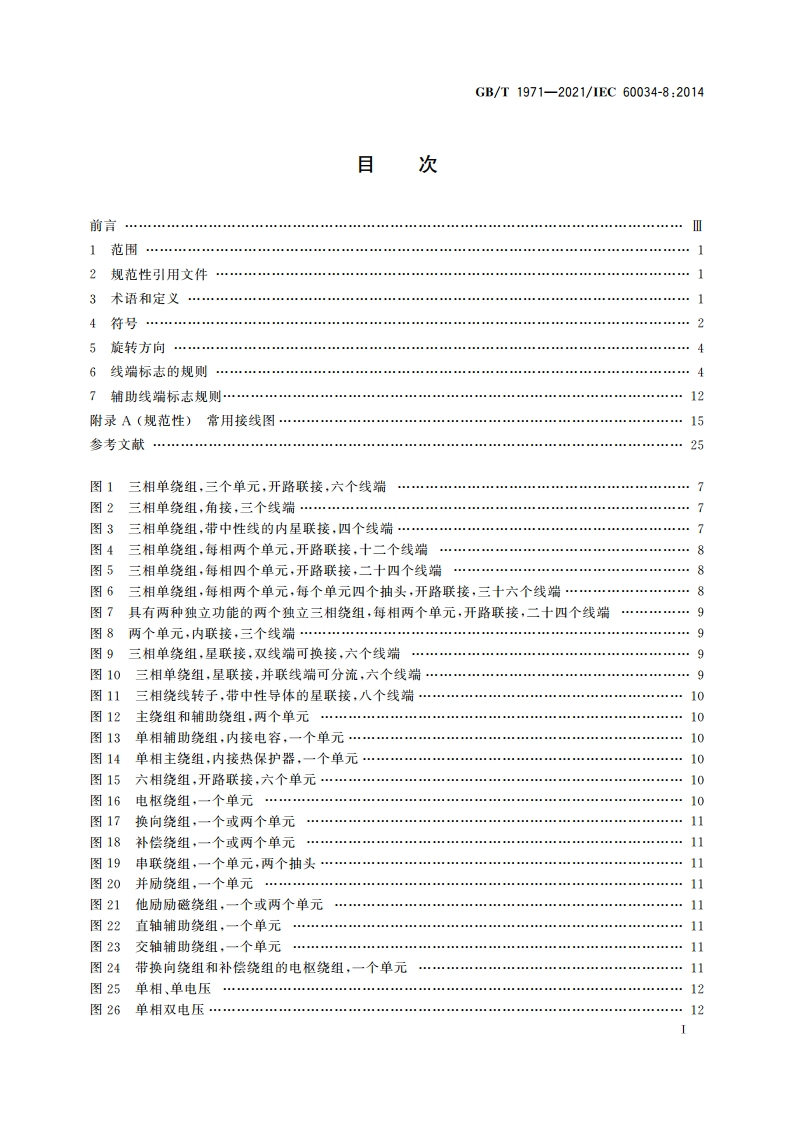

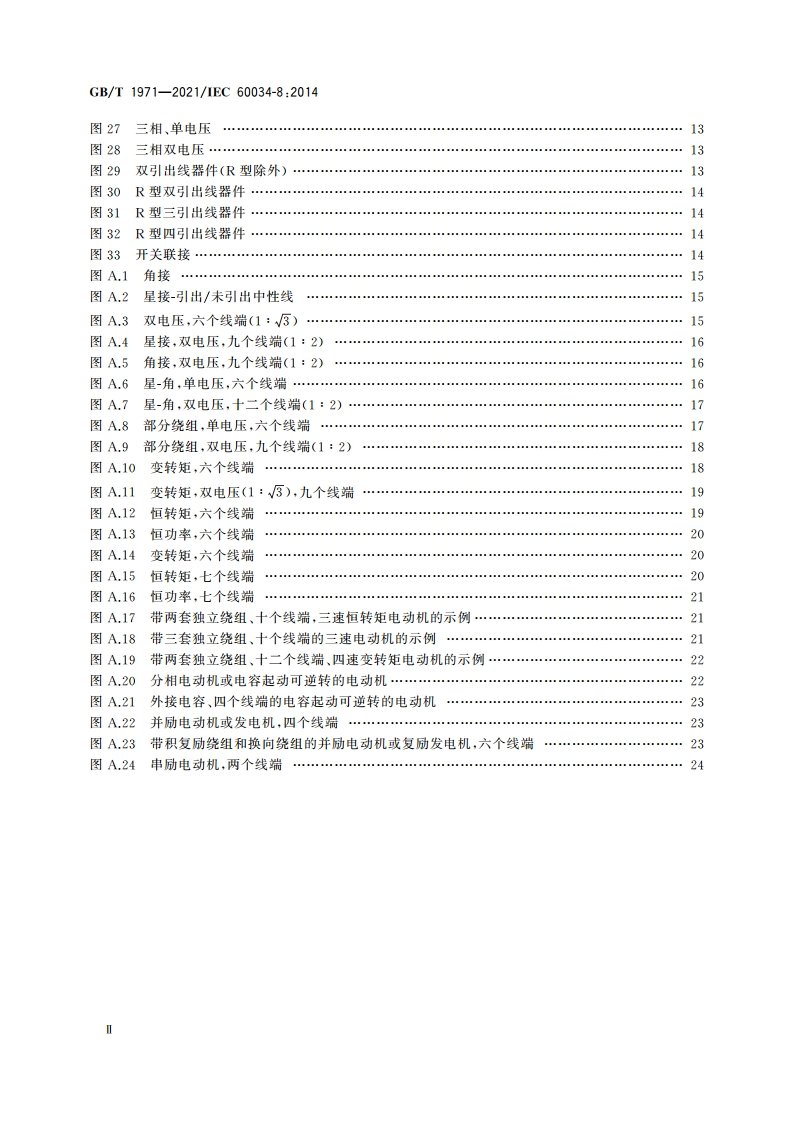

GB/T1971-2021/1EC60034-8:2014旋转电机线端标志与旋转方向1范团本文件适用于交流电机和直流电机，具体规定了：)绕组联接点的标注规则：b)绕组线端标志；c)旋转方向：d)线端标志和旋转方向的关系：)辅助器件的线端标志：D电机的常用接线图。本文件不适用于透平型同步电机。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。IEC60034-l旋转电机第1部分：定额和性能(Rotaing electrical machines一Part1:Rating andperformance)IEC60417-1电气设备用图形符号第1部分：概述与分类(Graphical symbols for use on equip-ment-Part 1:Overview and application)IEC60445人机界面、标志和识别的基本原则和安全原则，设备终端、导体终瑞和导体的识别(Basic and safety principles for man-machine interface,marking and identification Identification ofequiment terminals and conductor terminations)3术语和定义IEC60034-1界定的以及下列术语和定义适用于本文件。3.1线端标志terminal marking由用户使用的用于电机联接电源或电器设备而配备的绕组引接线或辅助引接线的外部线端永久性标识，并表明线端功能。3.2联接点connecting points绕组或绕组单元端部永久性内联接的电流传输点。3.3抽头tapping points部分绕组的联接。1
