振动与冲击传感器的校准方法 加速度计谐振测试 通用方法 GBT 13823.20-2008.pdf

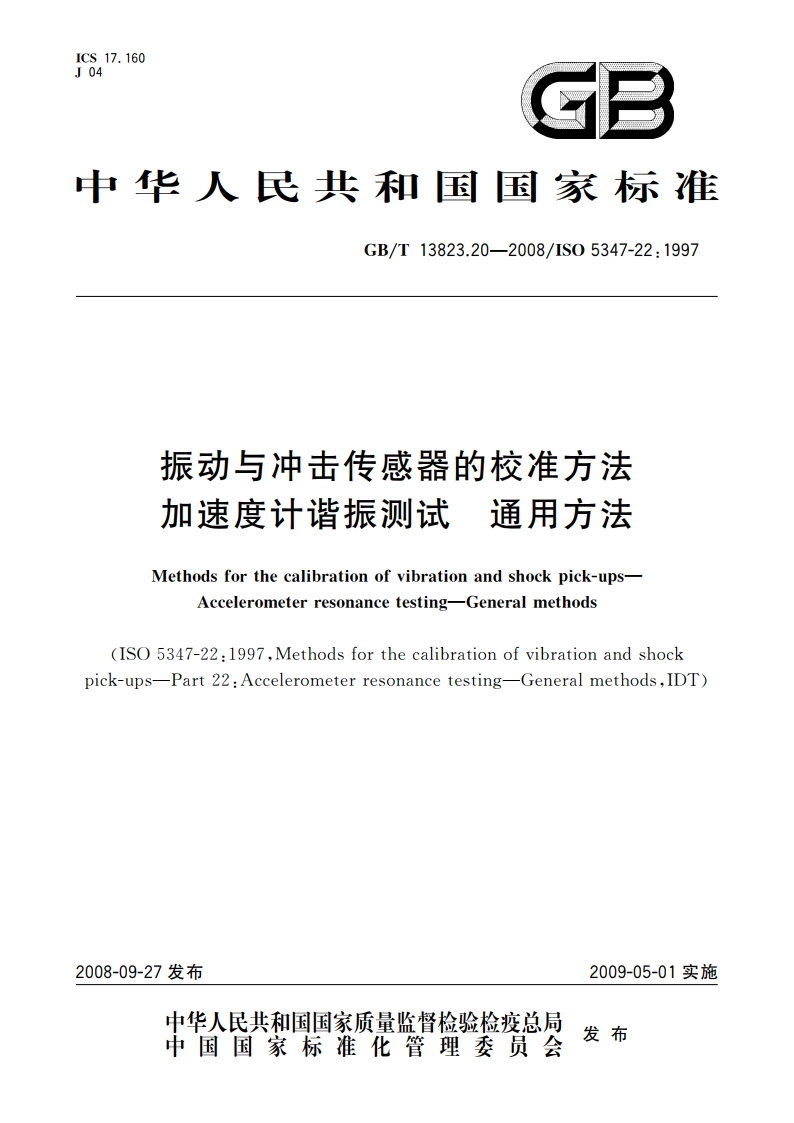

ICS17.160J04中华人民共和国国家标准GB/T13823.20-2008/1S05347-22:1997振动与冲击传感器的校准方法加速度计谐振测试通用方法Methods for the calibration of vibration and shock pick-ups-Accelerometer resonance testing-General methods(ISO 5347-22:1997,Methods for the calibration of vibration and shockpick-ups-Part 22:Accelerometer resonance testing-General methods,IDT)2008-09-27发布2009-05-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T13823.20-2008/1S05347-22:1997前言GB/T13823%振动与冲击传感器的校准方法包括以下部分：一第4部分：磁灵敏度测试；一第5部分：安装力矩灵敏度测试：一第6部分：基座应变灵敏度测试：一第8部分：横向振动灵敏度测试：一第9部分：横向冲击灵敏度测试：一第12部分：安装在钢块上的无阻尼加速度计共振频竿测试：一第14部分：离心机法一次校准：一第15部分：瞬变温度灵敏度测试法：一第16部分：温度响应比较测试法：一第17部分：声灵敏度测试；一第19部分：地球重力法校准：一第20部分：加速度计谐振测试通用方法。本部分是GB/T13823的第20部分。本部分等同采用1S05347-22:1997振动与冲击传感器校准方法第22部分：加速度计谐振测试通用方法（英文版）。本部分等同翻译1S05347-22:1997。为使用方便，本部分作了如下编辑性修改：一“国际标准的本部分”一词改为“本部分”：一删除国际标准的前言：用小数点“.”代替作为小数点的逗号“，”：引用文件中增加了基本概念和术语标准：一对引用的IS05348,用等同采用为我国的标准代替，本部分由全国机械振动、冲击与状态监测标准化技术委员会提出并归口。本部分起草单位：中国航天科技集团公司第一计量测试技术研究所、中国计量科学研究院。本部分主要起草人：杨晓伟、朱刚、刘爱东、闫磊。GB/T13823.20-2008/1S05347-22:1997振动与冲击传感器的校准方法加速度计谐振测试通用方法1范围GB/T13823是由振动和冲击传感器校准方法的系列标准组成。本部分规定了加速度计谐振测试所需的设备和操作程序。它可以应用于直线式加速度计，例如压阻式、压电式、可变电容式加速度计，适用频率范围50Hz200kHz。操作程序通常与1S05347-14相对，后者适用于无阻尼加速度计。当压电式加速度计安装在被测结构上时，它的频率响应通常取决于装置的（最低）谐振频率。对于给定的加速度计，很难规定一个适用于所有的安装条件的安装振频率的测试方法。本操作程序只适用于在一系列标准的可重复的条件下测试加速度计的光振频爷，而在实际应用条件下的谐振频竿很可能会路有不同（由于被测结构的质量、刚度以及安装方法的影响，谐振频率通常会偏低)。本方法并不适用于现场条件下的安装谐振频率的评估，相应的测试方法已在GB/T14412一2005中给出。2规范性引用文件下列文件中的条款通过GB/T13823的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T20485.1一2008振动与冲击传感器校准方法第1部分：基本概念(1S016063-1:1998,IDT)GB/T14412一2005机械振动与冲击加速度计的机械安装(1S05348:1998,IDT)1S02041:1990机械振动与冲击术语3仪器设备要求3.1恒温设备保特室温23C士3C。3.2频率发生器与指示器频率范围50Hz200kHz。3.3功率放大器与振动激励器的组合频率范围50Hz200kHz,3.4示波器频率范围50Hz200kHz。3.5振动激励器与参考加速度计晰振频常大于50kHz。3.6分析设备频米范围不小于10MHz。3.7参考质量块尺寸为28mm28mm28mm,质量约180g的钢质量块，可用于谐振频率达50kHz的测试，1
