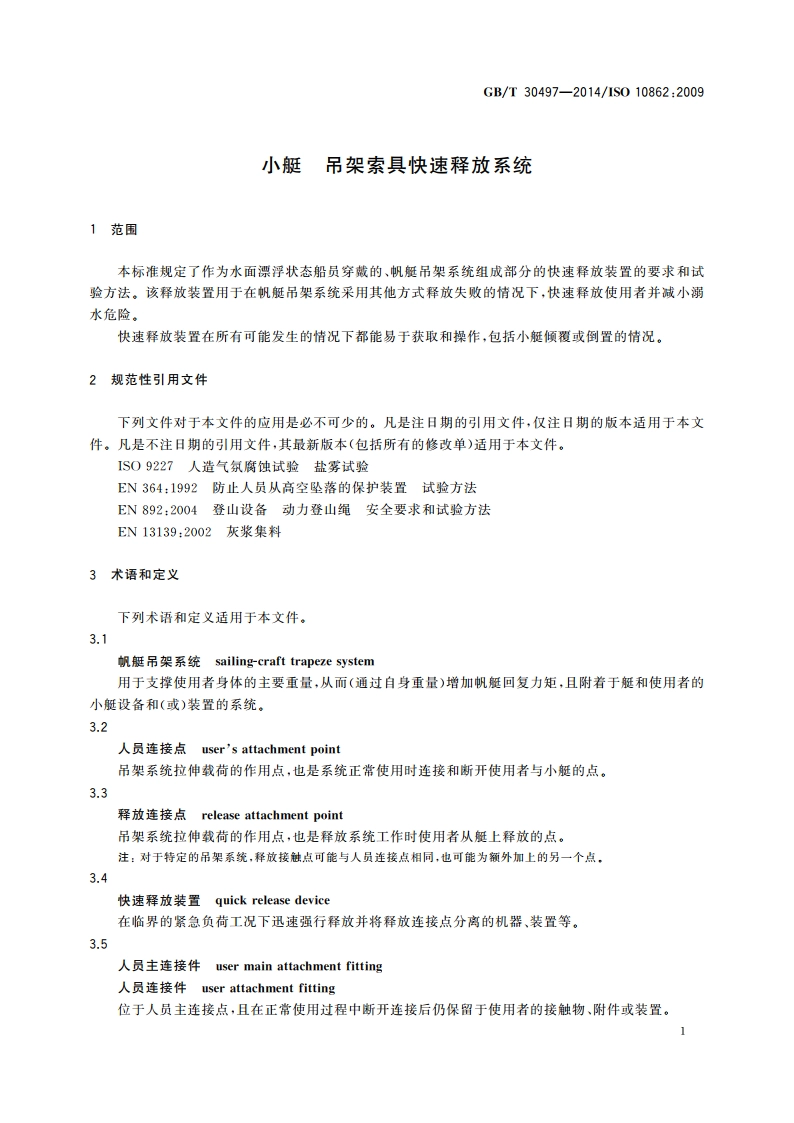

GB/T30497-2014/1S010862:2009小艇吊架索具快速释放系统1范围本标准规定了作为水面漂浮状态船员穿戴的、帆挺吊架系统组成部分的快速释放装置的要求和试验方法。该释放装置用于在帆艇吊架系统采用其他方式释放失败的情况下，快速释放使用者并诚小溺水危险。快速释放装置在所有可能发生的情况下都能易于获取和操作，包括小艇顺覆或倒置的情况。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。1S09227人造气氛腐蚀试验盐雾试验EN364:1992防止人员从高空坠落的保护装置试验方法EN892:2004登山设备动力登山绳安全要求和试验方法EN13139:2002灰浆集料3术语和定义下列术语和定义适用于本文件，3.1帆艇吊架系统sailing-craft trapeze system用于支撑使用者身体的主要重量，从而（通过自身重量）增加帆艇回复力矩，且附着于艇和使用者的小艇设备和（或）装置的系统。3.2人员连接点users attachment point吊架系统拉伸载荷的作用点，也是系统正常使用时连接和断开使用者与小艇的点。3.3释放连接点release attachment point吊架系统拉伸载荷的作用点，也是释放系统工作时使用者从艇上释放的点。注：对于特定的吊架系统，释放接触点可能与人员连接点相同，也可能为额外加上的另一个点，3.4快速释放装置quick release device在临界的紧急负荷工况下迅速强行释放并将释放连接点分离的机器、装置等。3.5人员主连接件user main attachment fitting人员连接件user attachment fitting位于人员主连接点，且在正常使用过程中断开连接后仍保留于使用者的接触物、附件或装置。GB/T30497-2014/1S010862:2009表1非荧光橘红色快速释放装置的色度坐标x和y及亮度系数色度坐标最小亮度系数颜色yBuin0.6100.3900.6900.310橘红色0.150.5500.2750.4850.3584.3意外释放或断开快速释放装置在正常操作过程中不应意外释放或断开。在按照5.4、5.6和5.7进行试验时，该装置不应妨碍帆艇吊架系统的其他组件，且不应意外断开。在按照5,7进行试验时，如果快速释放装置从人员连接件上意外释放，则该装置失效。快速释放装置部分断开但没有释放，而按照5.4、5.6和5.7进行试验时也出现，则认为该装置可能因几何形状的变化而释放，从而导致失效。4.4过载按照5.3.1和5,3.2进行净载试验后，快速释放装置应在5s内释放。快速释放装置不应被破坏，且不应出现影响快速释放装置正常工作的变形。4.5动载荷按照5.3.3和5.3.4进行动载荷试验后，快速释放装置应在5s内释放。快速释放装置不应被破坏，且不应出现影响快速释放装置正常工作的变形。4.6I-line操作在试验对象按照5.4.1被悬挂在空中的情况下，按照5.4.2和5.4.3进行试验时，快速释放装置应在58内释放。4.7空载在试验对象按照5.4.1被悬挂在空中但无载荷的情况下，按照5.4.4进行试验时，快速释放装置应在5s内释放。4.80ut-of-line操作将载荷施加到5.6.1所规定的假人身上，按照5.6.2和5.6.3进行试验时，快速释放装置应在5s内释放。4.9重新组装按照5.5进行试验时，快速释放装置应能在释放后30s内重新组装。可以采用元件或备件。若需要使用备件，则应在第7章中明确规定。4.10耐泥沙按照5.8对组装的人员连接件、快速释放装置和索具进行耐泥沙试验后，能够在5s内对快速释放
