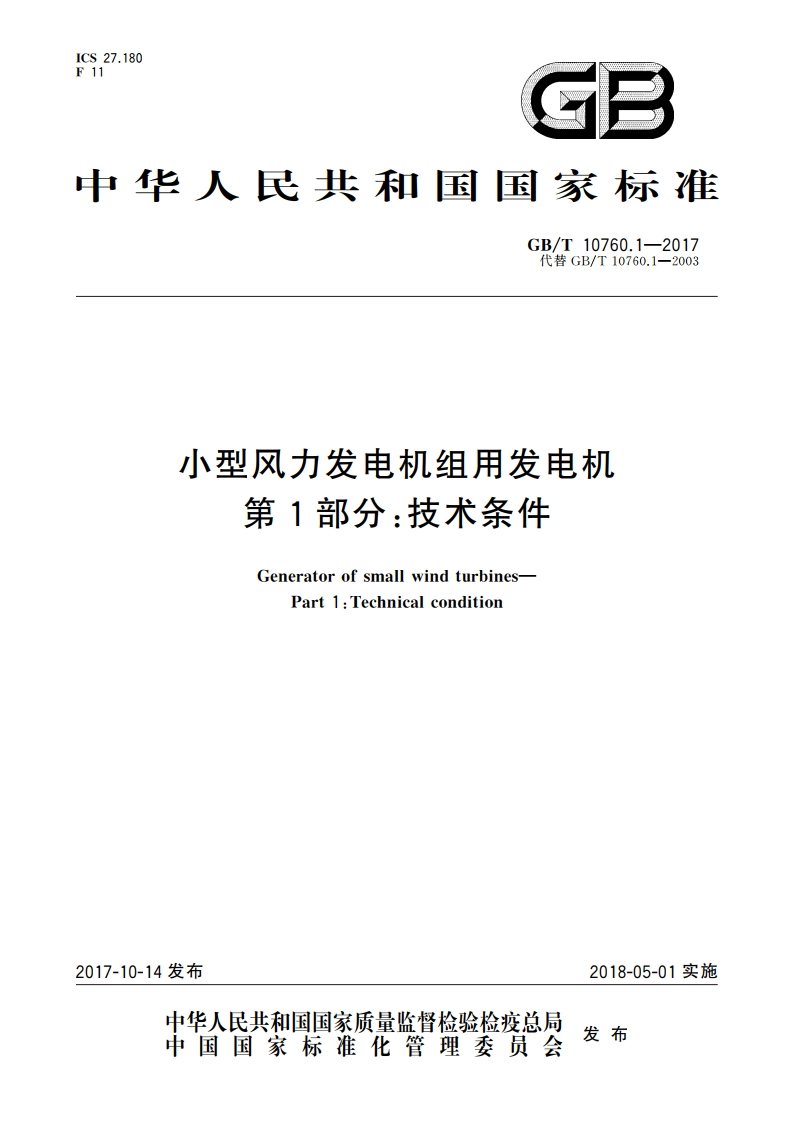

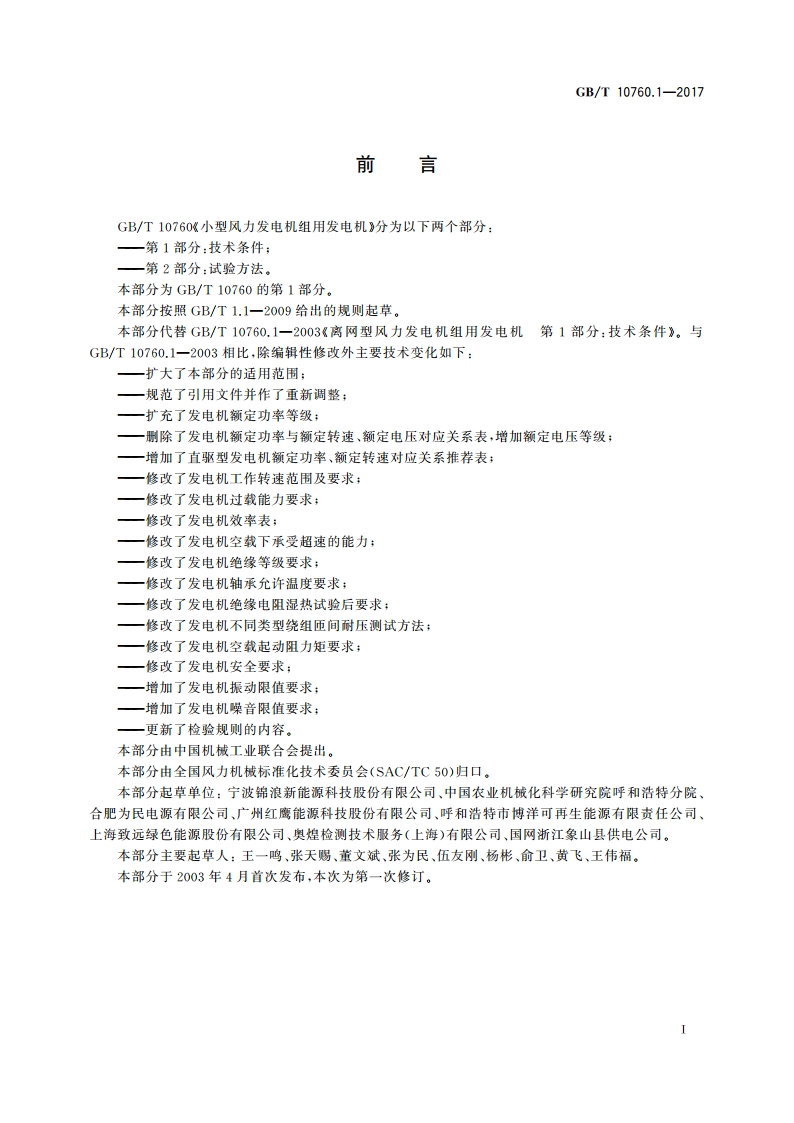

小型风力发电机组用发电机 第1部分：技术条件 GBT 10760.1-2017.pdf

GB/T10760.1-20170.1kW,0.2kW,0.3kW,0.5kW,1.0kW,2.0kW,3.0kW,5.0kW,7.5kW,10kW,20kW,30kW,50kW,75kW,100kW(对于某些特殊配套产品，可由用户与制造厂另行商定)。4.3额定电压一般情况下，推荐采用下列电压作为发电机的额定电压：14V、28V、42V、56V、115V、230V、310V、460V、540V(对于某些特殊配套产品，可由用户与制造厂另行商定)。发电机的额定电压指发电机在额定工况下运行，端子电压经全波整流后并扣除连接线压降的直流电压。发电机的连接线应符合GB/T19068,2的规定。4.4额定功率、额定转速直驱型发电机额定功率、额定转速的对应关系推荐按表1的规定，其他的可参照使用。表1直驱型发电机额定功率、额定转速的对应关系推荐表额定功率kW藏定转速/(r/min)0.14006200.24005400.34005000.53604501.02804502.02403603.02002405.02007.51302001012015018020801001503065100150505075755010030604.5定额发电机的定额是以连续工作制(S1)为基准的连续定额。4.6防护等级发电机的外壳防护等级应符合GB/T4942.1规定的P54要求。4.7冷却方式发电机的冷却方法应符合GB/T1993规定的IC0840要求，2GB/T10760.1-20174.8结构和安装方式发电机的基本结构及安装型式应符合GB/T997规定的IMB3、IMB30、1MB5要求，也可根据需要制成其他安装型式。5技术要求5.1发电机应符合本部分的要求，并按照规定程序批准的图样及技术文件制造。5.2在下列环境条件下发电机应能正常运行：a)海拔不超过1000mb)环境空气最高温度随季节而变化，但不超过40：c)环境空气最低温度为一15：d)当运行地点的海拔和环境空气与上述规定不符时，按GB/T755的规定；)最湿月月平均最高相对湿度为90%，同时该月月平均最低温度不高于25：)其他运行条件由制造厂与用户协商，并应符合其他相关国家及行业标准要求。5.3发电机应能承受短路机械强度试验而不发生损坏及有害变形，试验应在当发电机空载转速为额定转速时进行，在交流侧三相短路，历时3s。5.4发电机工作转速范围及要求：a)发电机最高工作转速2kW以下为150%额定转速，2kW及以上到20kW(含20kW)为125%额定转速，20kW以上为110%额定转速：b)当发电机在额定电压下并输出额定功率时，其转速偏差应不大于5%：)在65%额定转速下，发电机的空载电压应不低于额定电压：5.5在额定电压时，发电机能承受1.5倍额定电流，历时不少于30s。5.6发电机直流输出端输出额定功率时，其效率保证值应符合表2的规定。容差为一0.15(1一7)。表2发电机效率表功率/kW0.10.20.30.51.02.03.05.07.51020305075100效率/%656870727475767880828590909090发电机的连接线符合GB/T19068,2的规定，效率用直接法确定（冷却空气换算到25），其他功率等级发电机效率按功率上靠表中最近值选取，5.7发电机在空载情况下，20kW以下（含20kW)应能承受2倍的额定转速，20kW以上应能承受1.5倍的额定转速，历时2min,转子结构不发生损坏及有害变形。5.8发电机应采用F级及以上绝缘等级。5.9发电机轴承的允许温度（温度计法）应不超过90。5.10发电机定子绕组绝缘电阻在热状态时和按GB/T12665规定的40交变湿热试验方法进行6周期试验后，应不低于U/(1000+P/100)M,对额定电压220V以下，36V以上的电机为0.22M2,对于额定电压36V以下的电机为0.1M0。注：U为额定电压，单位为伏(V):P为额定功率，单位为千瓦(kW).5.11发电机定子绕组应能承受历时1mim的时电压试验而不发生击穿，试验电压的频率为50Hz,并尽可能为正弦波形，试验电压的有效值对功率小于1kW且额定电压低于100V的发电机为500V加3
