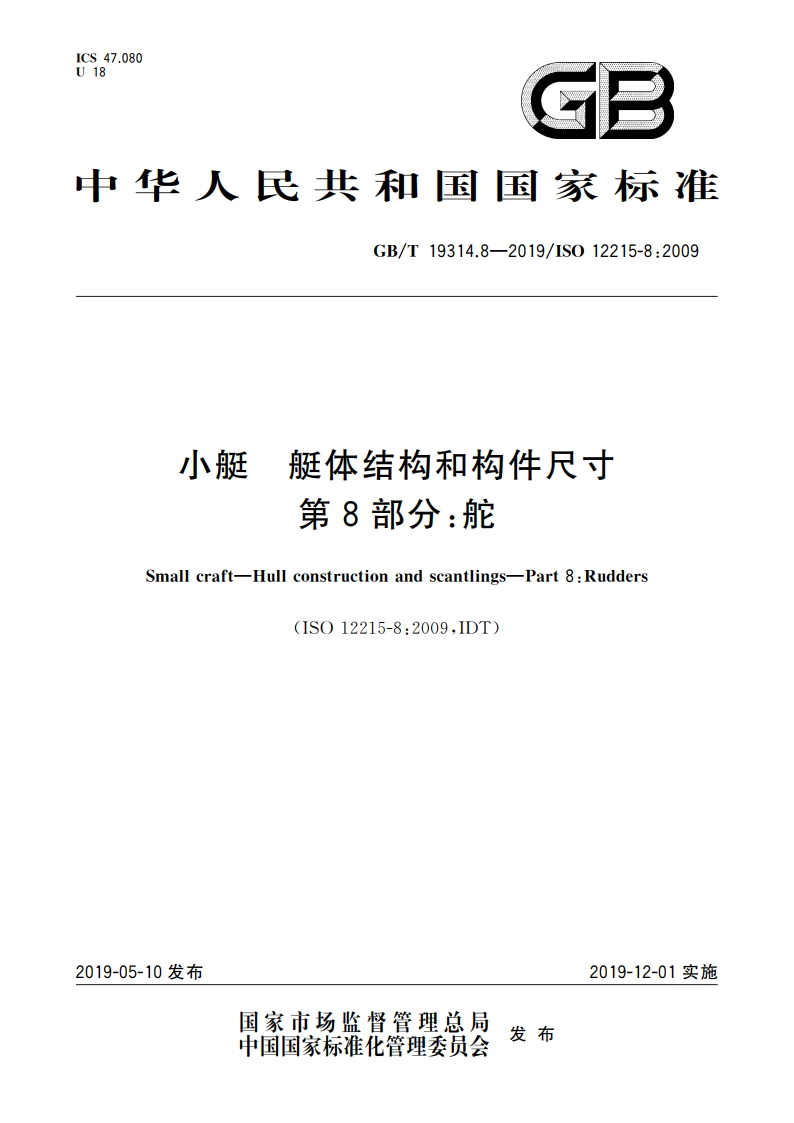

小艇 艇体结构和构件尺寸 第8部分：舵 GBT 19314.8-2019.pdf

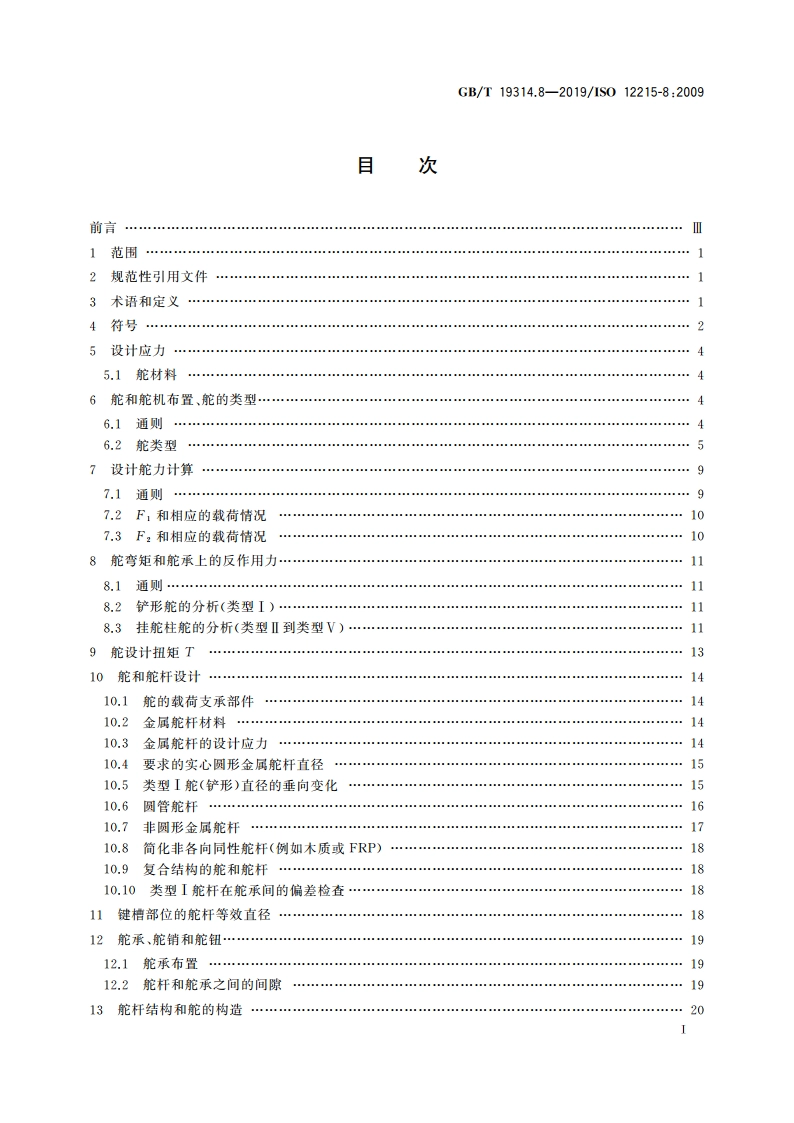

GB/T19314.8-2019/1S012215-8:2009目次前言1范围12规范性引用义件】3术语和定义4符号25设计应力5,1舵材料6舵和舵机布置、舵的类型6,1通则462舵类型7设计舵力计算71通则97.2F,和相应的载荷情况107.3F:和相应的载荷情况108舵弯矩和舵承上的反作用力118,1通0则ns4118.2铲形舵的分析（类型I)118,3挂驼柱舵的分析（类型川到类型V)119舵设计扭矩T1310舵和舵杆设计1410.1舵的载荷支承部件1410,2金属舵杆材料1410,3金属舵杆的设计应力1410,4要求的实心圆形金属舵杆直径1510.5类型I舵（铲形）直径的垂向变化1510,6圆管0舵杆16107非圆形金属舵杆1710,8简化非各向同性舵杆（例如木质或FRP)1810,9复合结构的舵和舵杆1810,10类型I舵杆在舵承间的偏差检查1811键槽部位的舵杆等效直径1812舵承、舵销和舵钮*1*19121舵承布置1912.2舵杆和舵承之间的间隙1913舵杆结构和舵的构造IGB/T19314.8-2019/1S012215-8:2009小艇艇体结构和构件尺寸第8部分：舵1范围GB/T19314的本部分规定了按ISO8666测量的艇体长度不大于24m的小艇所安装舵的构件尺寸。本部分仅适用于单体艇。本部分未规定舵操纵能力的特性要求。本部分仅考虑因小艇操纵而作用在舵上的压力载荷。因搁浅或进坞引起的作用在舵或挂舵柱（若安装)上的找荷需要单独考虑。注：本部分得出的构件尺寸主要适用于休闲小艇，包括租赁小艇。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T19314.5一2019小艇艇体结构和构件尺寸第5部分：单体船的设计压力、设计应力和构件尺寸确定(1IS012215-5:2008,DT)ISO8666小艇主要参数(Small craft一Principal data)3术语和定义下列术语和定义适用于本文件。3.1设计类别design categories根据适用的海况和风力，对按本部分进行评定的艇的设计划分。假定艇驾驶正确，航速与主要海况相适应。3.1.1设计类别A(“海洋”)design category A(“ocean)适于航行在有义波高超过4m且风速超过蒲福8级但不包括诸如飓风等异常情况的海况的艇。3.1.2设计类别B(“近海”)design category B(“offshore”)适于航行在有义波高不超过4m且风速不超过蒲福8级的海况的艇。3.1.3设计类别C(“沿海)design category C(“inshore”)适于航行在有义波高不超过2且风速不超过蒲福6级的海况的艇。3.1.4设计类别D(“遮蔽水域”)design category D(“sheltered water”)适于航行在有义波高不超过0.5且风速不超过蒲福4级的海况的艇。
