增强材料 纱线试验方法 第3部分：玻璃纤维断裂强力和断裂伸长的测定 GBT 7690.3-2013.pdf

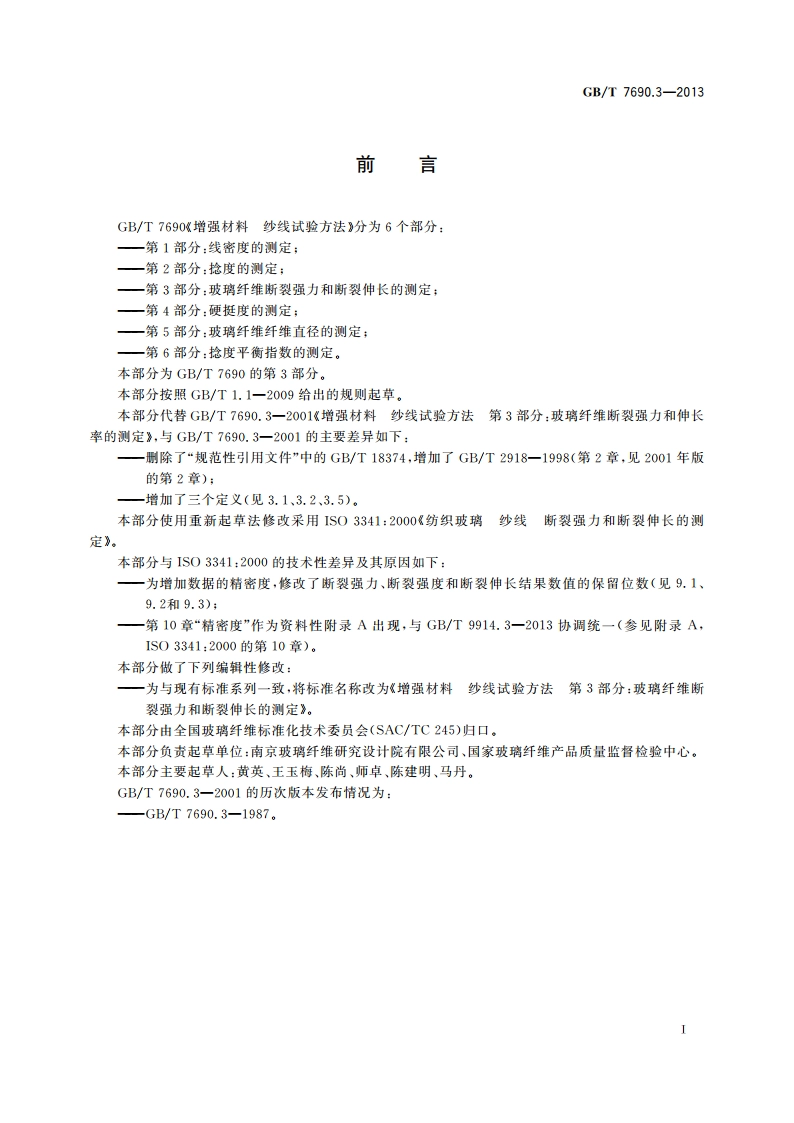

GB/T7690.3-2013增强材料纱线试验方法第3部分：玻璃纤维断裂强力和断裂伸长的测定1范围1.1GB/T7690的本部分规定了以卷装形式提供的玻璃纤维纱线断裂强力和断裂伸长的测定方法。1.2本方法适用于各种类型的玻璃纤维纱（单纱、合股纱、缆纱、原丝、绝对无捻粗纱、无捻粗纱等）。对于单纱、合股纱和缆纱，基本上适合于从卷装所取的直径小于2mm或线密度小于2000tx的纱，如果提供的测试条件能够为各利益相关方接受，也可以用于直径大于2mm或线密度大于2000tx的纱的测定。1.3本方法不适用于经标准环境调湿和施加5mN/x预张力条件下伸长率超过0.5%的玻璃纤维纱。这种纱可在各利益相关方同意的条件下，采用较低的预张力（如2.5mN/1ex或1mN/ex)进行测试。这种情况主要出现在定长纤维纱。注1：本方法也可用以测定经轴纱或取自织物的妙，但测试结果只能作为状态指示。注2：本方法主要用于测定材料性能和质量控制。纤维和纤维间的摩擦以及谐如张力不匀（悬垂性）等因素将增加测试结果的离散性，导致试验值偏低，这必然将影响到纱线性能和最终应用效果之间的准确相关性。如果该方法用于规范的目的，宜特别注意，注3：虽然本部分提供了测定断裂伸长的可能性，但并不推荐此方法，的确，断裂伸长正确的测定方式只能用引伸计而不是根据移动夹具横粱的位移调定，但另一方面，实验表明，使用引仲计测量虽很准确但易损伤试样，2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2918一1998塑料试样状态调节和试验的标准环境(1S0291:1997,IDT)GB/T7690.1一2013增强材料纱线试验方法第1部分：线密度的测定(1S01889:2009,IDT)3术语和定义下列术语和定义适用于本文件。3.1断裂强力breaking force拉伸试验时，试样断裂时所承受的最大力（或载荷），单位为牛顿(N)。3.2断裂强度breaking strength试样单位线密度所承受的拉伸断裂强力，单位为牛顿每特克斯(/1x),3.3断裂伸长elongation试样断裂时，在有效长度内的长度增量，可用长度单位表示，如“m”,也可用有效长度的百分率表
