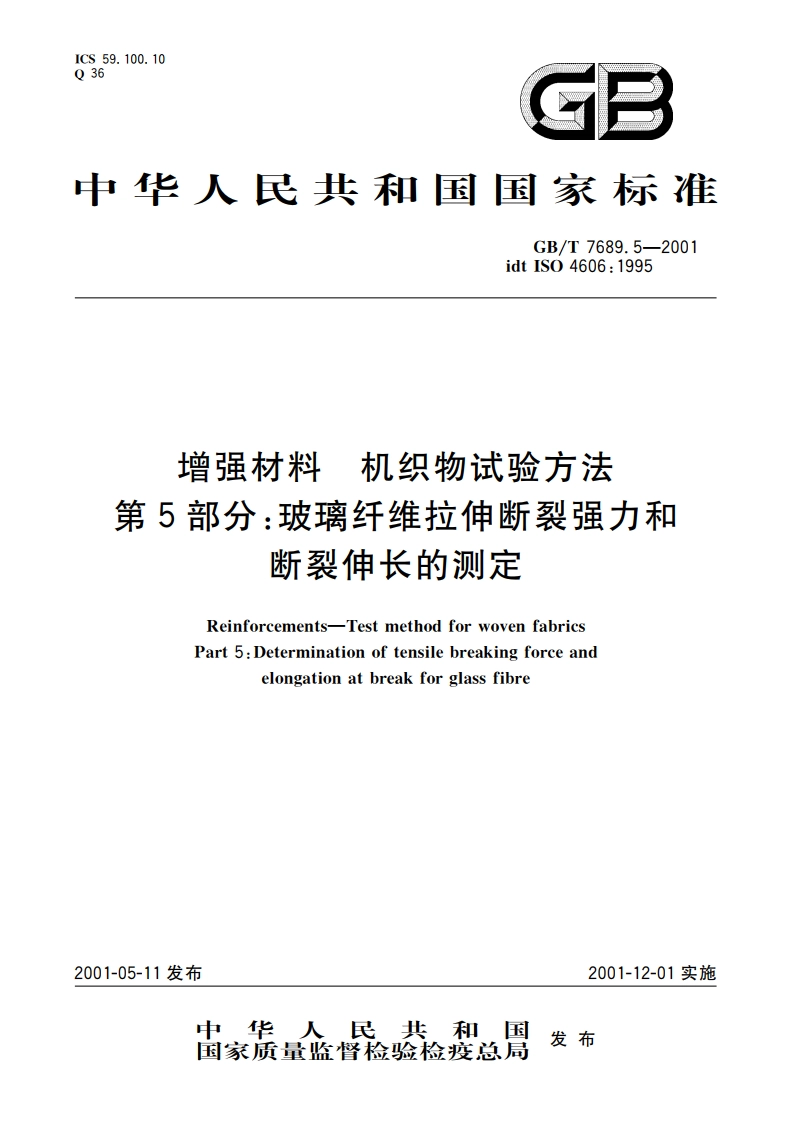

增强材料 机织物试验方法 第5部分：玻璃纤维拉伸断裂强力和断裂伸长的测定 GBT 7689.5-2001.pdf

GB/T7689.5-2001拉伸试验机应由5.1.1至5,1.4中所述的部分组成。5.1.1一对合适的夹具夹具的宽度应大于拆边试样的宽度，如大于50mm或25mm。夹具的夹持面应平整且相互平行，在整个试样的夹持宽度上均匀施加压力，并应防止试样在夹具内打滑或有任何损坏。（必要时，可采用液压或气动系统)夹具的夹持面应尽可能平滑，若夹持试样不能满足要求时，可使用村垫、锯齿形或波形的夹具。纸、毡、皮革、塑料或橡胶片都可作为衬垫材料。夹具应设计成使试样的中心轴线与试验时试样的受力方向保持一致。上下夹具的起始距离（试样的有效长度)应为200mm土2mm(对于类型【试样)或100mm士1mm(对于类型1试样).5.1.2拉伸试验机规定使用等速伸长(CRE)试验机，拉伸速度应满足100mm/min士5mm/min和50mm/min士3mm/min.试样和试验参数按表】的规定。表】试样和试验参数试样试验参数单位类型1类型1试样长度mm350250试样宽度（未拆边）mm6540起始有效长度mm200100拆边试样宽度mm5025拉伸速度mm/min10050也可采用其他类型的试验机，如等速牵引(CRT)试验机和等加负荷(CL)试验机，但各类试验机所测得的结果不具有可比性。为避免争议，本标准的方法为等速伸长(CRE)方法。对于等速牵引(CRT)试验机和等加负荷(CRL)试验机，应按照试样断裂时间为5s士2s或供需双方商定的断裂时间设定试验机的工作速度，断裂时间可根据断裂伸长按下式计算：EL X 60to=CRE式中：一断裂时间，s:E一断裂伸长，mm:CRE一拉伸速度（按表1规定），mm/min.5.1.3指示或记录试样强力值的装置该装置在规定的试验速度下，应无惯性，在规定试验条件下示值的最大误差不超过1%。5.1.4试样伸长值的指示或记录装置该装置在规定的试验速度下，应无惯性，其精度小于测定值的1%。5.2其他设备5.2.1模板（见图1）：用于裁取试样，尺寸分别为350mm370mm(类型【试样)和250mm270mm(类型】试样)。模板应有两个槽口用作标记试样的有效长度。5.2.2合适的裁剪工具：如刀、剪刀或切割轮。
