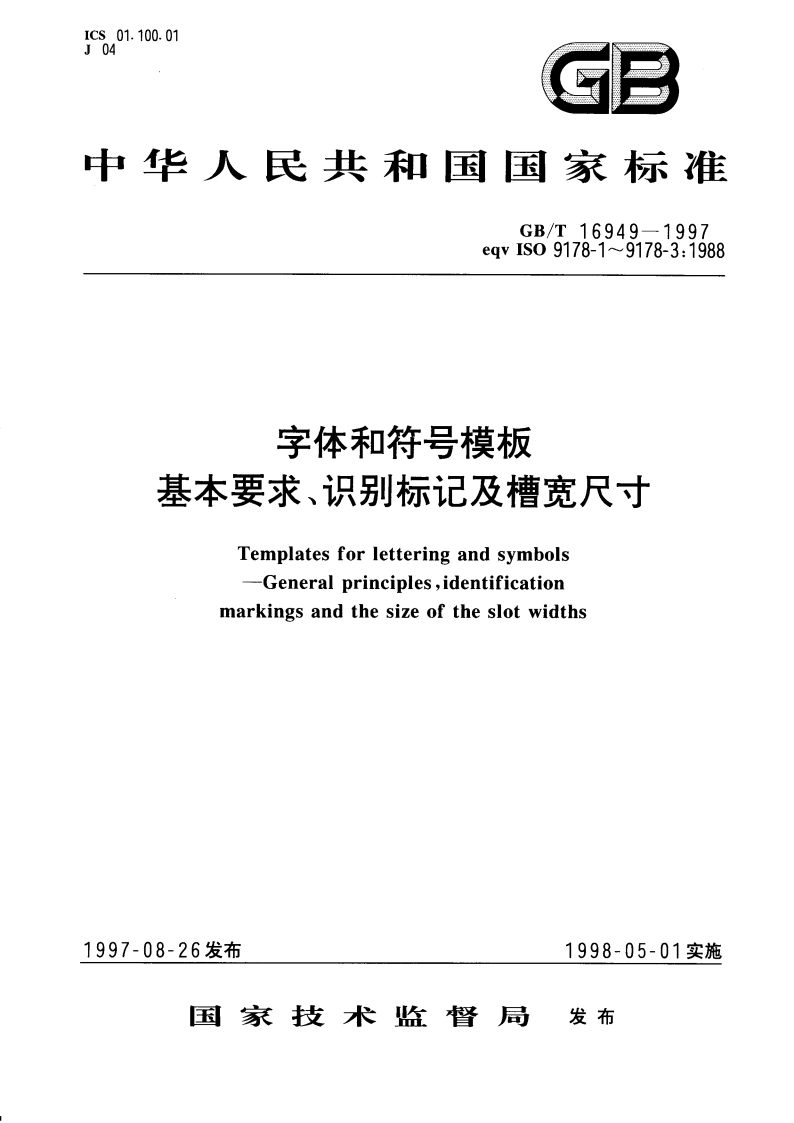

字体和符号模板 基本要求、识别标记及槽宽尺寸 GBT 16949-1997.pdf

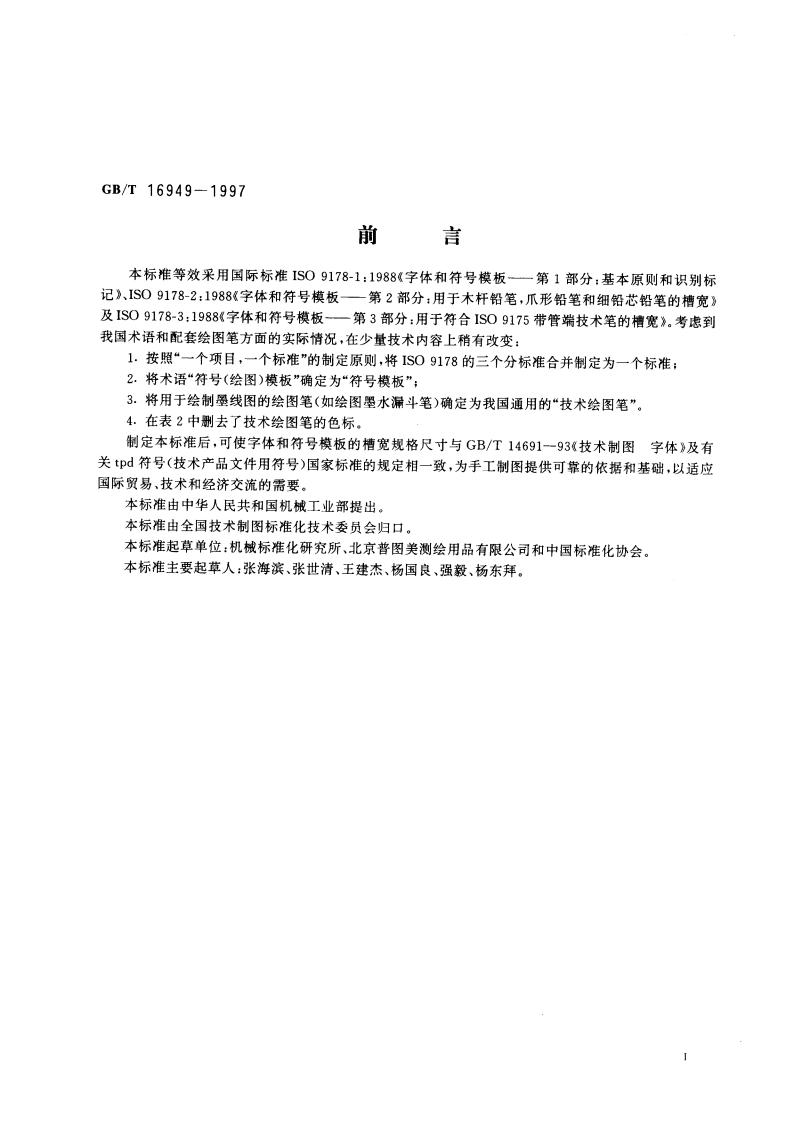

GB/T16949-1997前言本标准等效采用国际标准IS09178-1:1988字体和符号模板一第1部分：基本原则和识别标记、IS09178-2:1988字体和符号模板一第2部分：用于木杆铅笔，爪形铅笔和细船芯铅笔的槽宽及IS09178-3:1988字体和符号模板一第3部分：用于符合IS09175带管端技术笔的槽宽。考虑到我国术语和配套绘图笔方面的实际情况，在少量技术内容上稍有改变：1.按照“一个项目，一个标准”的制定原则，将1S09178的三个分标准合并制定为一个标准：2。将术语“符号（绘图）模板”确定为“符号模板”；3.将用于绘制墨线图的绘图笔（如绘图墨水漏斗笔）确定为我国通用的“技术绘图笔”。4.在表2中删去了技术绘图笔的色标。制定本标准后，可使字体和符号模板的槽宽规格尺寸与GB/T14691一93技术制图字体及有关t印符号（技术产品文件用符号）国家标准的规定相一致，为手工制图提供可靠的依据和基础，以适应国际贸易、技术和经济交流的带要。本标准由中华人民共和国机械工业部提出。本标准由全国技术制图标准化技术委员会归口。本标准起草单位：机械标准化研究所、北京普图美测绘用品有限公司和中国标准化协会。本标准主要起草人：张海滨、张世清、王建杰、杨国良、强毅、杨东拜。
