增塑剂闪点的测定 克利夫兰开口杯法 GBT 1671-2008.pdf

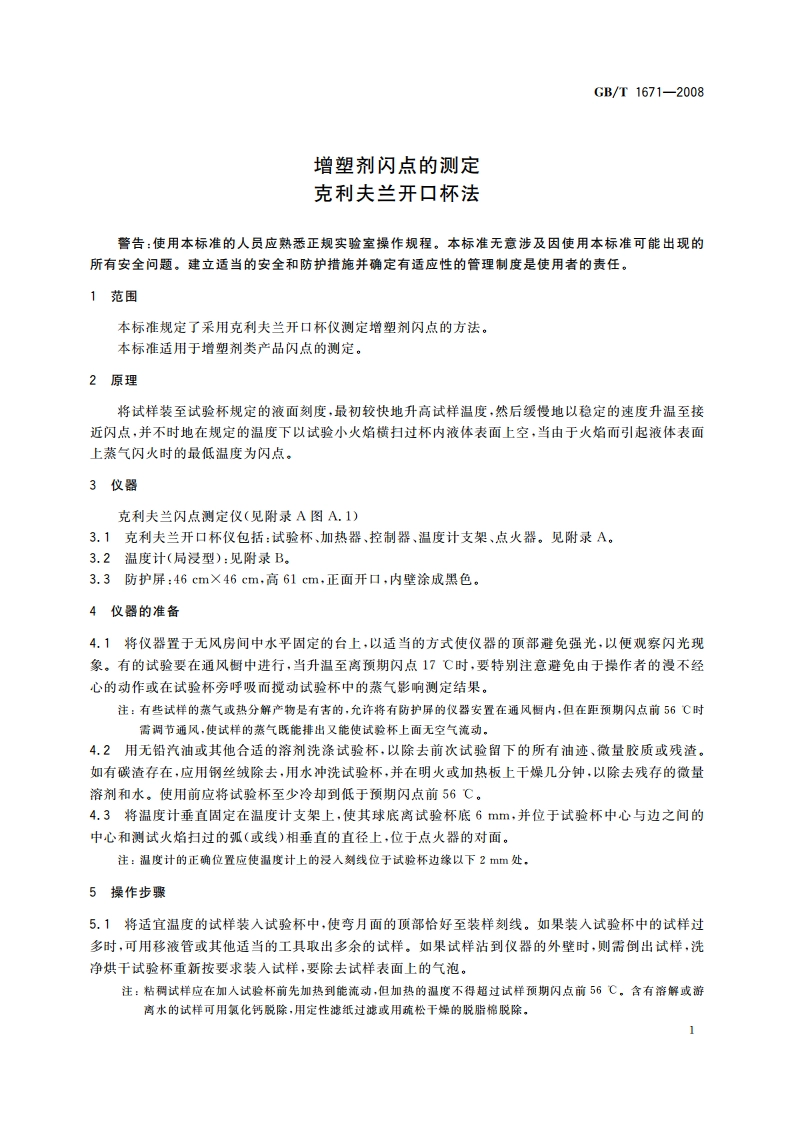

GB/T1671-20085.2用点火器点燃试验火焰，并调节火焰直径到4mm左右，与仪器上金属比较小球的直径相同。5.3开始加热时试样的升温速度为每分钟1417，当试样温度达到低于预期闪点56时，要减慢升温速度，在预期闪点前28时升温速度应控制在每分钟56。5.4在预期闪点前28C时，开始试验火焰扫划，温度计上的指示温度每升高2就扫划一次。试验火焰需在通过温度计的直径垂直线上或沿着半径至少有150mm的圆弧线上划过试验杯的中心。扫划动作要平稳，连续进行。试验火焰的中心必须在试验杯边缘面上约2mm以内的平面上移动。先向一个方向扫划，下次再向相反的方向扫划。试验火焰每次扫过试验杯所需时间约1$。5.5当试样液面上任何一点出现闪火时，立即记下温度计上的温度读数，但不要把有时在试验火焰周围产生的浅蓝色光环与真正的闪点相混淆。6大气压力修正试验时的大气压力若低于95300Pa或715mmHg时，试验所得的闪点应加上表1所示的修正值作为试样的闪点，表1大气压力修正值CPammHg953008870071566528860081300664610481200733006095507精密度用下述规定来判试验结果的可靠性(95%置信米)：7.1重复性同一操作者用同一台仪器重复测定两次，试验结果之差不应大于8。7.2再现性由两个试验室不同的操作者取得的试验结果之差不应大于16。8试验报告在符合本标准的精密度时，取两个试验结果的平均值作为试样的闪点。2
