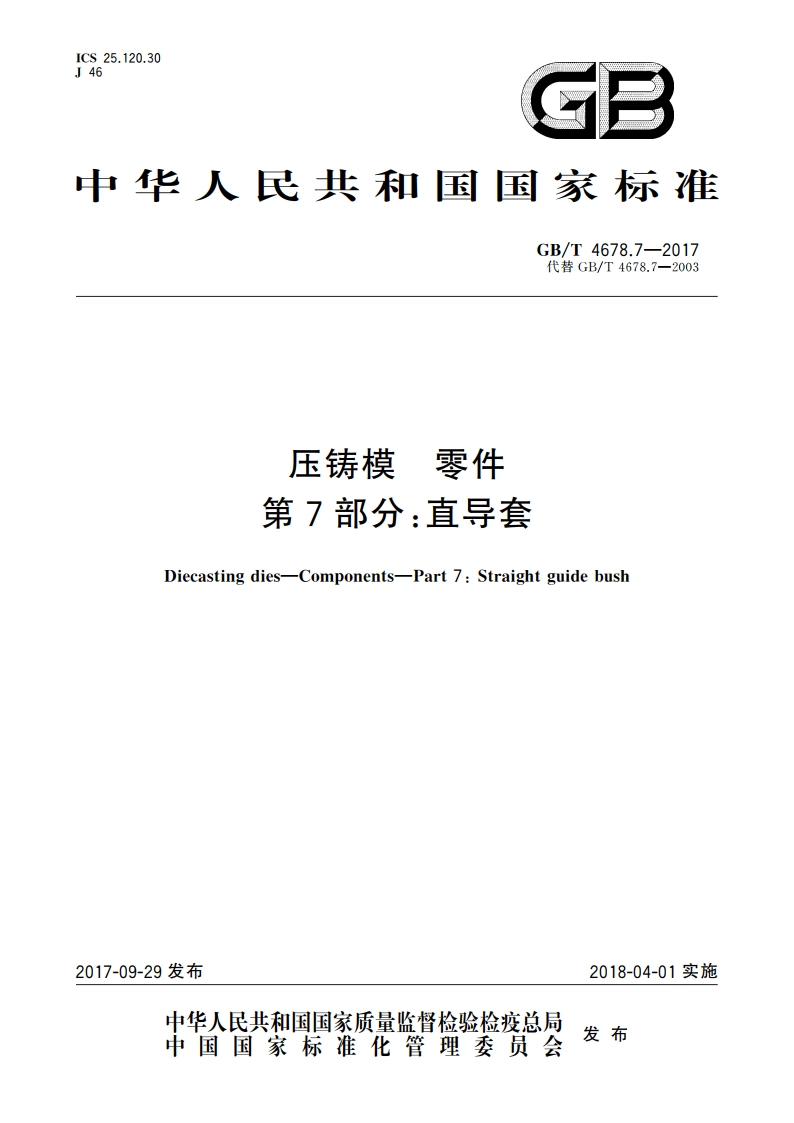

压铸模 零件 第7部分：直导套 GBT 4678.7-2017.pdf

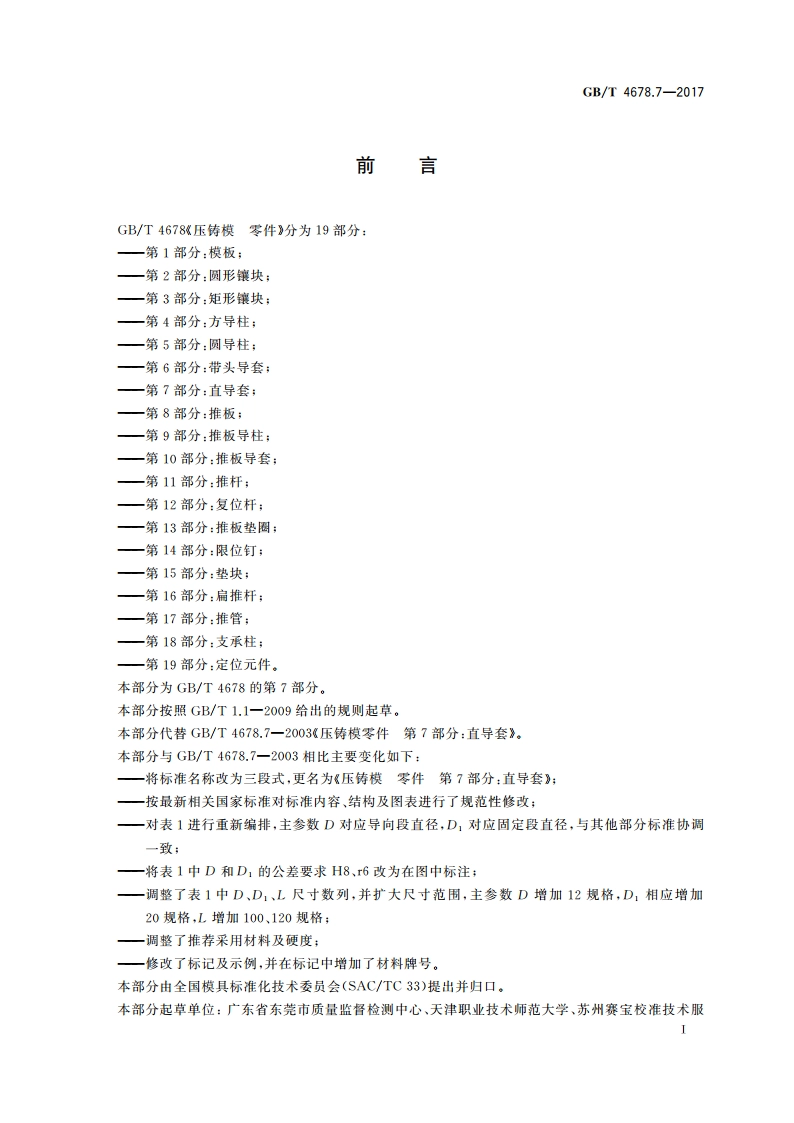

GB/T4678.7-2017前言GB/T4678X压铸模零件分为19部分：一第1部分：模板；一第2部分：圆形镶块：一第3部分：矩形镶块：一第4部分：方导柱：一第5部分：圆导柱：一第6部分：带头导套：一第7部分：直导套：一第8部分：推板；一第9部分：推板导柱：一第10部分：推板导套：一第11部分：推杆：一第12部分：复位杆：一第13部分：推板垫圈：一第14部分：限位钉：一第15部分：垫块：一第16部分：扁推杆；一第17部分：推管；一第18部分：支承柱：一第19部分：定位元件。本部分为GB/T4678的第？部分。本部分按照GB/T1.1一2009给出的规则起草。本部分代替GB/T4678.7一2003压铸模零件第7部分：直导套。本部分与GB/T4678.7一2003相比主要变化如下：一将标准名称改为三段式，更名为压铸模零件第7部分：直导套：一按最新相关国家标淮对标准内容、结构及图表进行了规范性修改；一对表1进行重新编排，主参数D对应导向段直径，D,对应固定段直径，与其他部分标准协调一致；一将表1中D和D,的公差要求H8、6改为在图中标注：一调整了表1中D、D,、L尺寸数列，并扩大尺寸范围，主参数D增加12规格，D,相应增加20规格，L增加100、120规格：一调整了推荐采用材料及硬度；一修改了标记及示例，并在标记中增加了材料牌号。本部分由全国模具标准化技术委员会(SAC/TC33)提出并归口。本部分起草单位：广东省东莞市质量监督检测中心、天津职业技术师范大学，苏州赛宝校淮技术服
