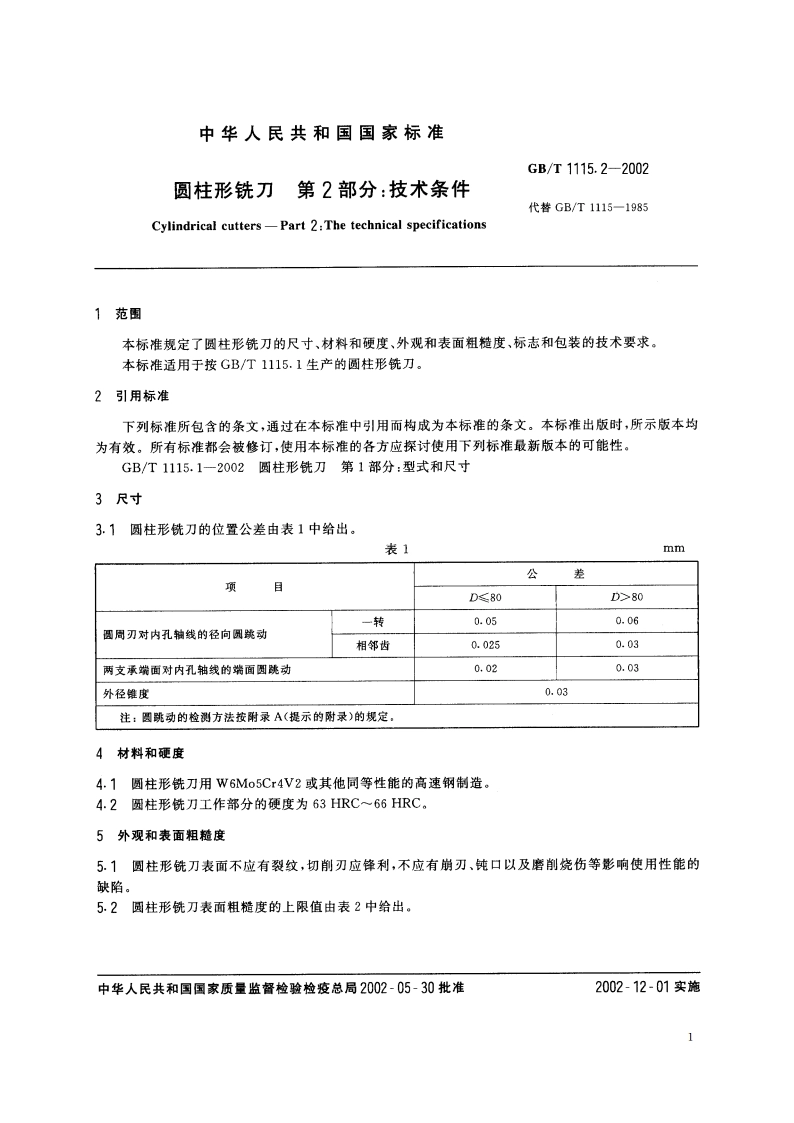

中华人民共和国国家标准GB/T1115.2-2002圆柱形铣刀第2部分：技术条件代替GB/T1115-1985Cylindrical cutters-Part 2:The technical specifications1范围本标准规定了圆柱形铣刀的尺寸、材料和硬度、外观和表面粗糙度，标志和包装的技术要求。本标准适用于按GB/T1115.1生产的圆柱形铣刀。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1115.1一2002圆柱形铣刀第1部分：型式和尺寸3尺寸3.1圆柱形铣刀的位置公差由表1中给出。表1mm公差分目D80D80一转0.050.06周周刃对内孔轴线的径向圆跳动相邻齿0.0250.03两支承端面对内孔轴线的端面圆跳动0.020.03外径维度0.03注：圆跳动的检测方法按附录A(提示的附录)的规定，4材料和硬度4.1圆柱形铣刀用W6Mo5Cr4V2或其他同等性能的高速钢制造。4.2园柱形铣刀工作部分的硬度为63HRC66HRC。5外观和表面粗糙度5.1圆柱形铣刀表面不应有裂纹，切削刃应锋利，不应有崩刃、纯口以及磨削烧伤等影响使用性能的缺陷。5.2圆柱形统刀表面粗糙度的上限值由表2中给出。中华人民共和国国家质量监督检验检疫总局2002-05-30批准2002-12-01实施1
