厌氧胶粘剂剪切强度的测定(轴和套环试验法) GBT 18747.2-2002.pdf

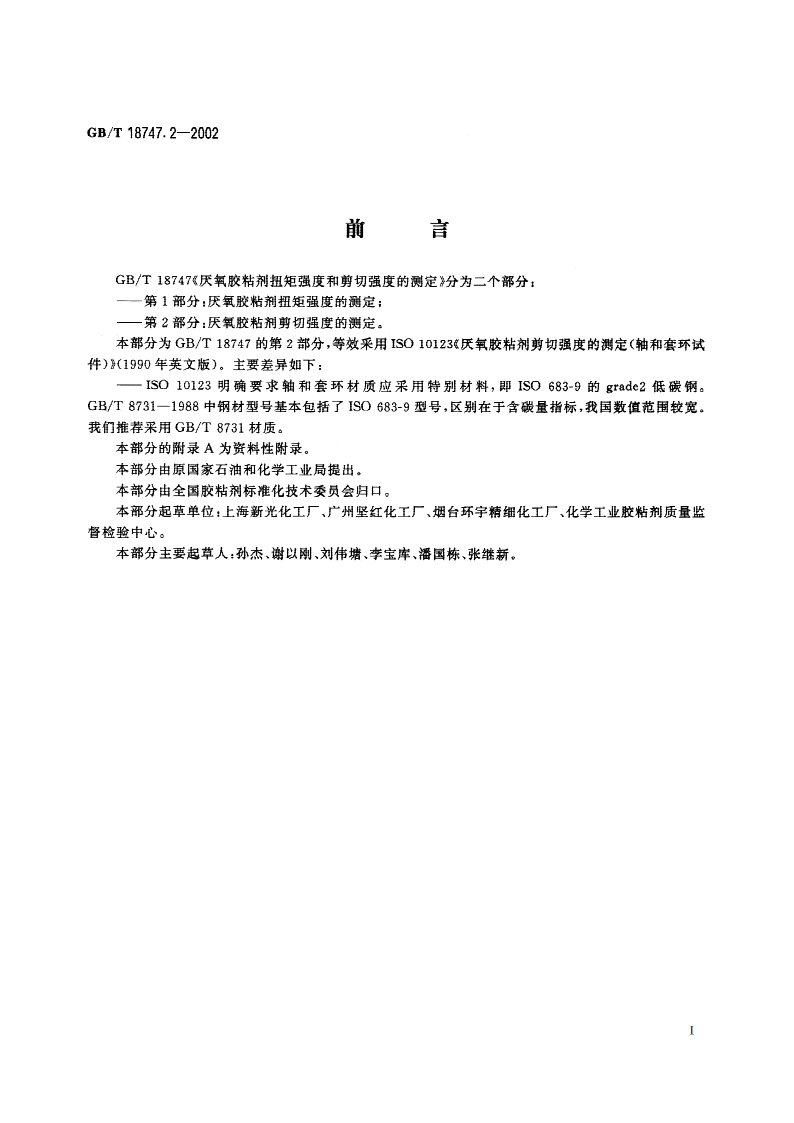

GB/T18747.2-2002前言GB/T18747厌氧胶粘剂扭矩强度和剪切强度的测定分为二个部分：一第1部分：厌氧胶粘剂扭矩强度的测定：一第2部分：厌氧胶粘剂剪切强度的测定。本部分为GB/T18747的第2部分，等效采用IS010123厌氧胶粘剂剪切强度的测定（轴和套环试件)(1990年英文版)。主要差异如下：一IS010123明确要求轴和套环材质应采用特别材料，即IS0683-9的grade2低碳钢。GB/T8731一1988中钢材型号基本包括了IS0683-9型号，区别在于含碳量指标，我国数值范围较宽。我们推荐采用GB/T8731材质。本部分的附录A为资料性附录。本部分由原国家石油和化学工业局提出。本部分由全国胶粘剂标准化技术委员会归口。本部分起草单位：上海新光化工厂、广州坚红化工厂、烟台环宇精细化工厂、化学工业胶粘剂质量监督检验中心。本部分主要起草人：孙杰、谢以刚、刘伟墙、李宝岸、潘国栋、张继新。GB/T18747.2-20024.3试件固化支架，见图2所示或其等效物。尺寸为mm图2试件固化架5试件制备每次试验，如下述的试件不少于5件。5.1每个组装件均由一个直径为12.675_8smm的轴和一个内径为12.700+8mm,厚度为(11.10士0.05)mm的滑动套环组成。轴和套环的配合表面均应达到粗糙度为(0.8一1.6)m(如图3)，所用材料应在试验报告中说明。注：除非专门要求用特定的材料，试验件采用符合GB/T8731的钢材，推荐用20号低碳钢，事实证明能令人满意。尺寸为mmL.84m(用其他单位标明的尺寸除外)02544550.20.127454R8a)销11,1511.051.64m081前0.2544590.12745打边b)套环图3销和套环组件5.2将轴和套环在许可的消洗介质中加以清洗、去除油脂。也可用蒸汽脱脂。脱去油脂后的轴和套环，存放在室温干燥器中并保持干净。脱脂过的轴和套环在4天内使用，过期应弃之不用（因过期后氧化会影响试验结果)。除非对测试有特殊要求，否则不要活化或处理试件，若轴和套环被活化或处理了，应在试验报告中说明。5.3除非另有规定，试样应在GB/T2918规定的标准环境下进行状态调节和试验。推荐的标准环境为23/50(2级)，状态调节的时间不少于2h。5.4在施胶前预先组装轴和套环，确保平滑的配合。卸下套环，在每个轴的表面涂上足量的胶，从一端开始完全覆盖至长度相当于对应套环厚度的最终位置。在套环内壁上也涂上足量的胶，以使其完全被覆盖。使套环在整个轴的长度上滑动，并使之作螺旋式的前后转动（此过程不要超过6s)。2
