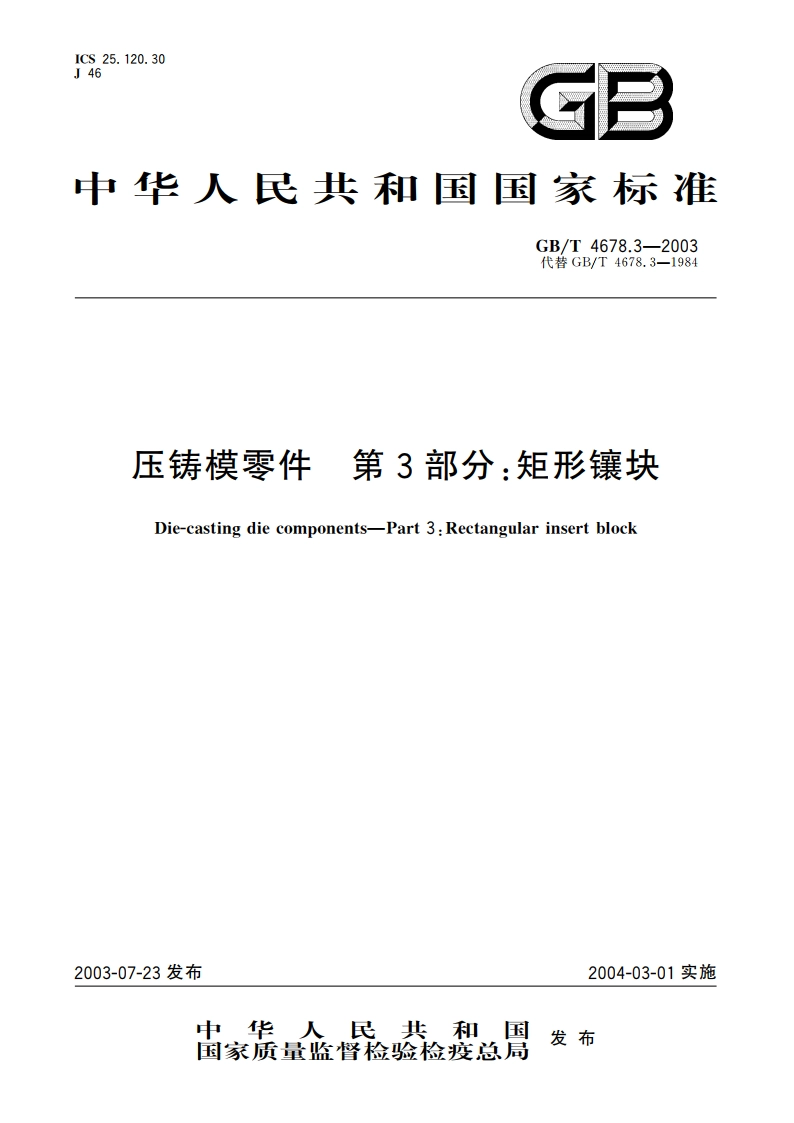

压铸模零件 第3部分：矩形镶块 GBT 4678.3-2003.pdf

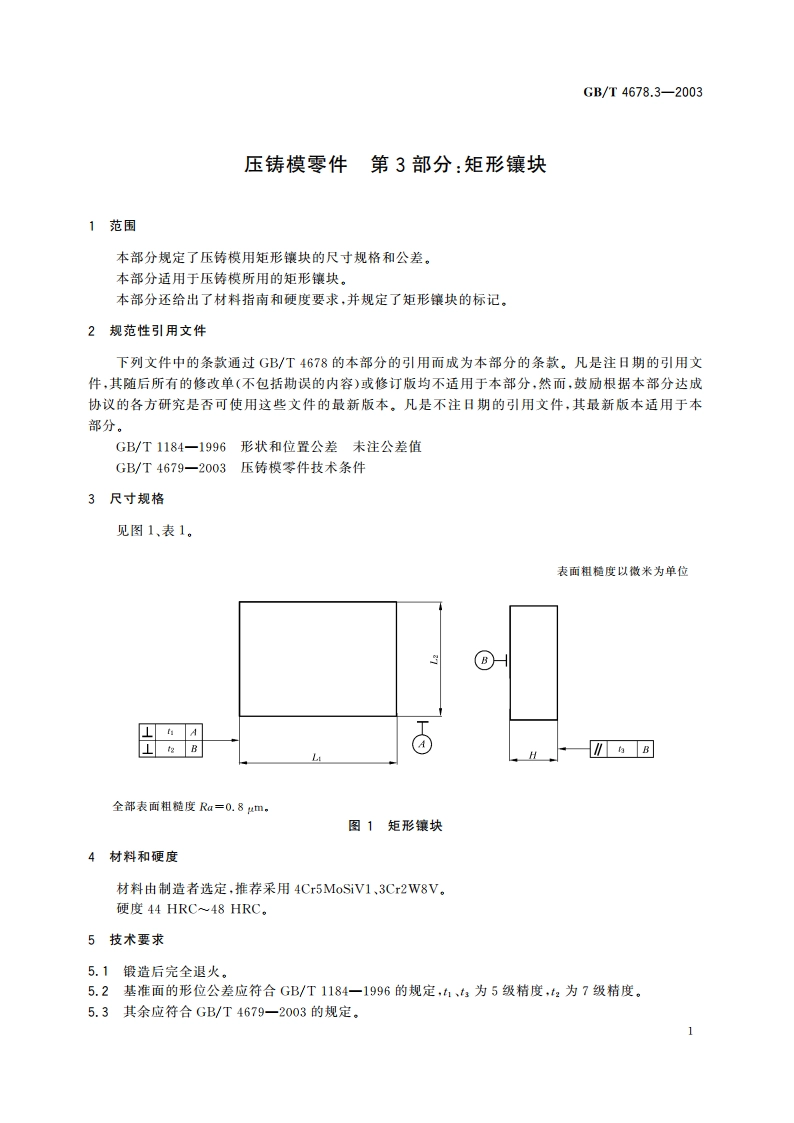

GB/T4678.3-2003压铸模零件第3部分：矩形镶块1范围本部分规定了压铸模用矩形镶块的尺寸规格和公差。本部分适用于压铸模所用的矩形镶块。本部分还给出了材料指南和硬度要求，并规定了矩形壤块的标记，2规范性引用文件下列文件中的条款通过GB/T4678的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T1184一1996形状和位置公差未注公差值GB/T4679一2003压铸模零件技术条件3尺寸规格见图1、表1。表面粗糙度以做米为单位L4Lfa BHB全部表面粗糙度Ra=0.8m,图1矩形镶块4材料和硬度材料由制造者选定，推荐采用4Cr5 MoSiV1,3Cr2W8V。硬度44HRC48HRC,5技术要求5.1锻造后完全退火。5.2基准面的形位公差应符合GB/T1184一1996的规定，1、为5级精度，为7级精度。5.3其余应符合GB/T4679一2003的规定。
