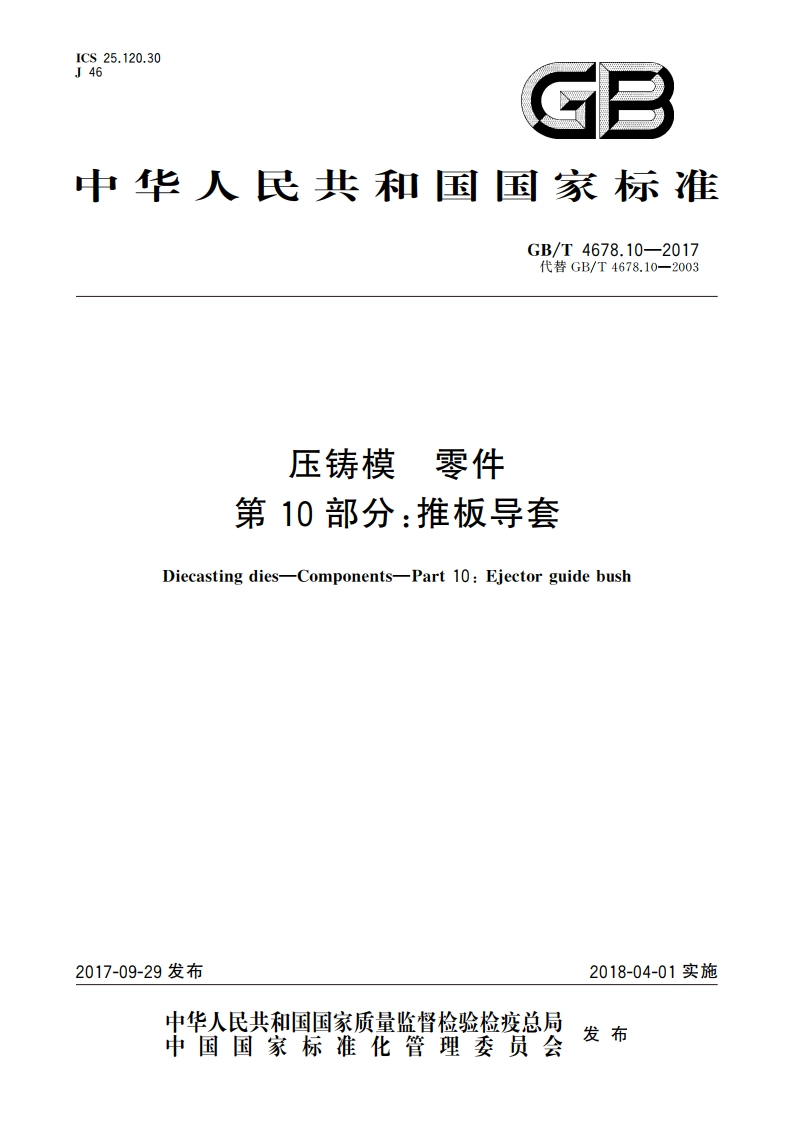

压铸模 零件 第10部分：推板导套 GBT 4678.10-2017.pdf

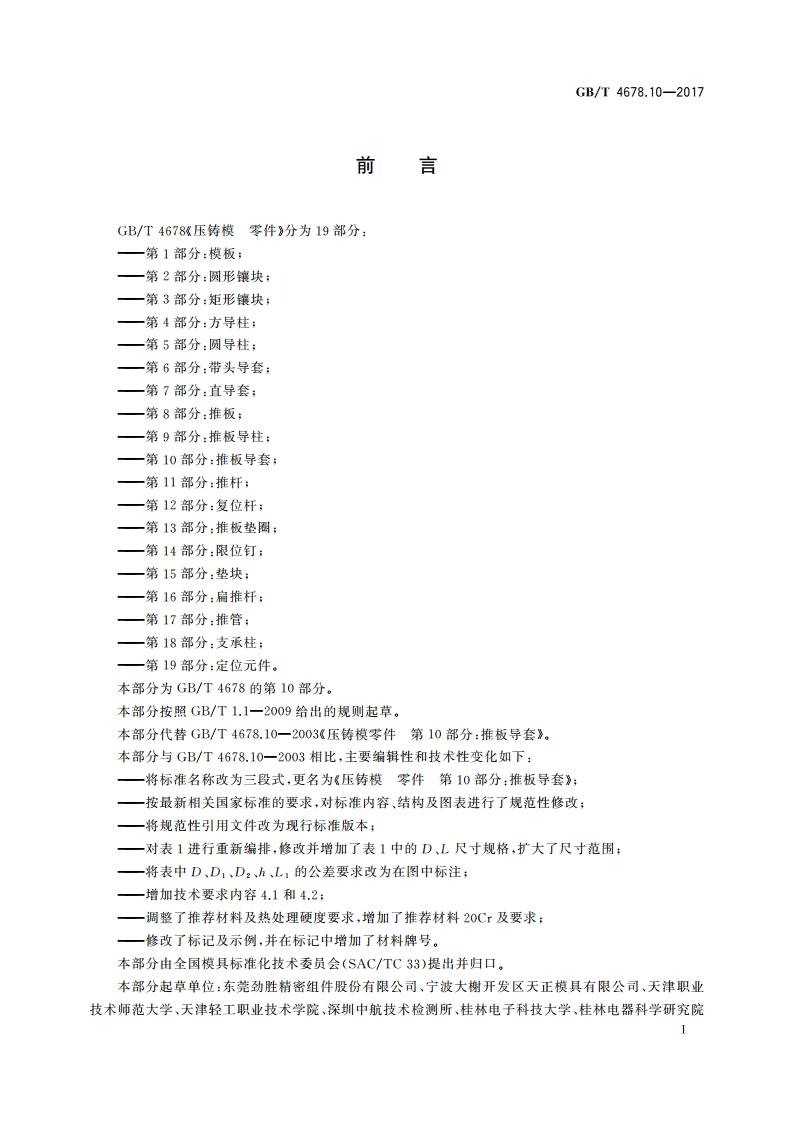

GB/T4678.10-2017前言GB/T4678g压铸模零件分为19部分：一第1部分：模板；一第2部分：圆形镶块：一第3部分：矩形镶块：一第4部分：方导柱：一第5部分：圆导柱：一第6部分：带头导套：一第7部分：直导套；一第8部分：推板：一第9部分：推板导柱：一第10部分：准板导套：一第11部分：推杆；一第12部分：复位杆：一第13部分：推板垫圈；一第14部分：限位钉：一第15部分：垫块：一第16部分：扁推杆；一第17部分：推管；一第18部分：支承柱；一第19部分：定位元件。本部分为GB/T4678的第10部分。本部分按照GB/T1.1一2009给出的规则起草。本部分代替GB/T4678.10一2003压铸模零件第10部分：准板导套。本部分与GB/T4678.10一2003相比，主要编辑性和技术性变化如下：一将标准名称改为三段式，更名为压俦模零件第10部分：推板导套：按最新相关国家标准的要求，对标准内容、结构及图表进行了规范性修改：将规范性引用文件改为现行标准版本；一对表1进行重新编排，修改并增加了表1中的D、L尺寸规格，扩大了尺寸范围：将表中D、D1、D2、h、L,的公差要求改为在图中标注；增加技术要求内容4.1和4,2；一调整了推荐材料及热处理硬度要求，增加了推荐材料20C:及要求：一修改了标记及示例，并在标记中增加了材料牌号。本部分由全国模具标准化技术委员会(SAC/TC33)提出并归口。本部分起草单位：东莞劲胜精密组件股份有限公司、宁波大榭开发区天正模具有限公司、天津职业技术师范大学、天津轻工职业技术学院、深圳中航技术检测所、桂林电子科技大学、桂林电器科学研究院
