压电陶瓷材料性能测试方法 强场介电性能的测试 GBT 3389.7-1986 压电 陶瓷材料 性能 测试 方法 强场介电 3389.7 1986

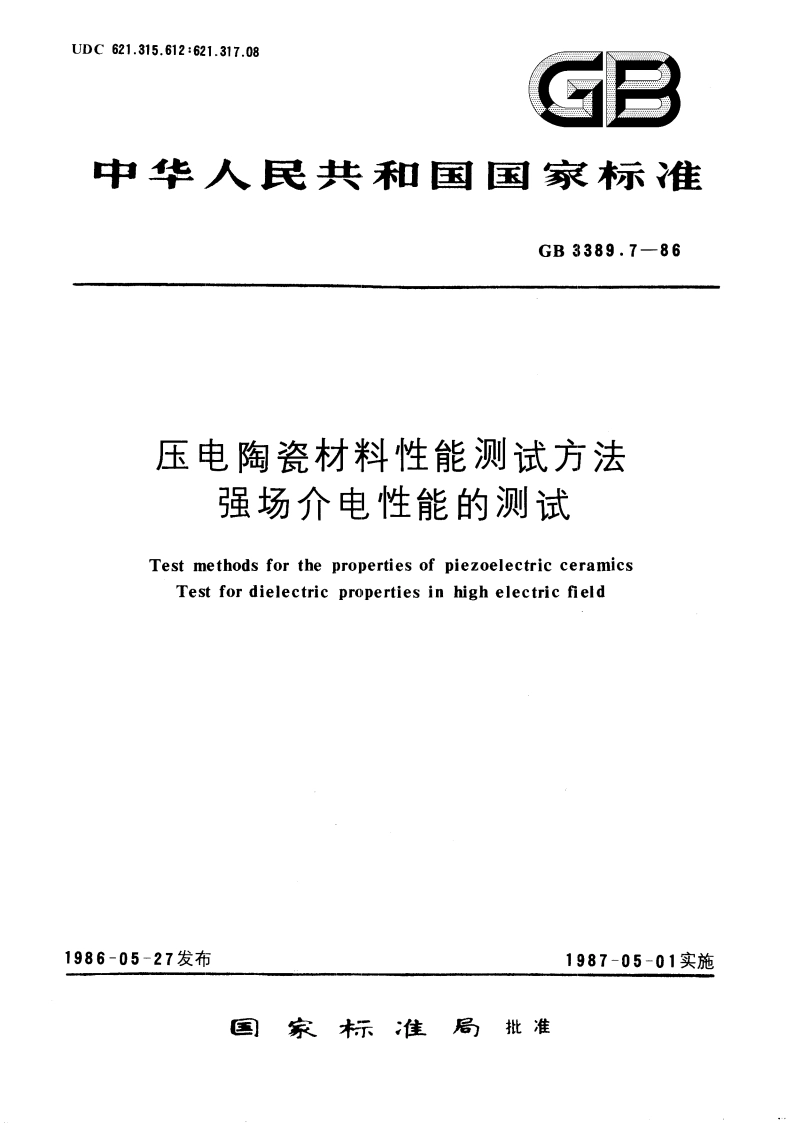

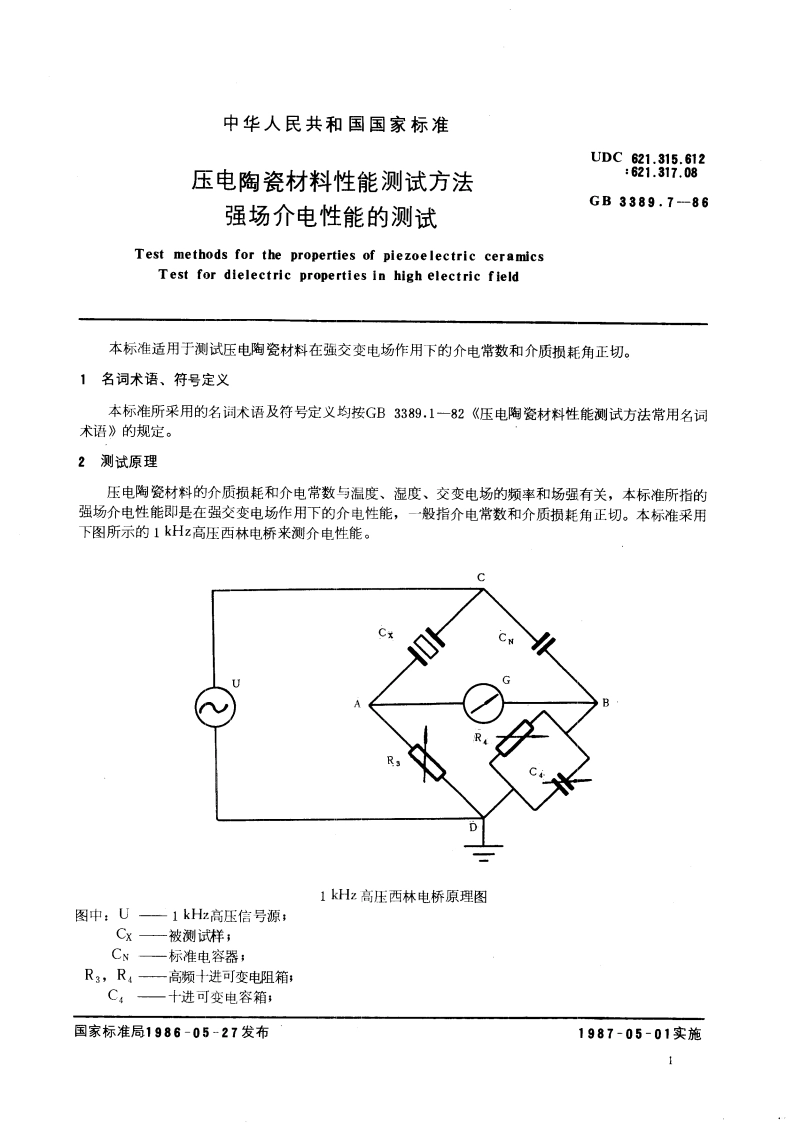

中华人民共和国国家标准UDC621.315.612压电陶瓷材料性能测试方法:621.317.08GB3389.7-86强场介电性能的测试Test methods for the properties of piezoelectric ceramicsTest for dielectric properties in high electric field本标准适用于测试压电陶瓷材料在强交变电场作用下的介电常数和介质损耗角正切。1名词术语、符号定义本标准所采用的名词术语及符号定义均按GB3389.1一82压电陶瓷材料性能测试方法常用名词术语的规定。2测试原理压电陶瓷材料的介质损耗和介电常数与温度、湿度、交变电场的频率和场强有关,本标准所指的强场介电性能即是在强交变电场作用下的介电性能,一般指介电常数和介质损耗角正切。本标准采用下图所示的1kHz高压西林电桥来测介电性能。1kH高压西林电桥原理图图中:U一1kHz高压信号源:Cx一被测试样;Cs标准电容器R3,R,一一高频十进可变电阻箱:Ci十进可变电容箱:国家标准局1986-05-27发布1987-05-01实施GB3389.7-864测试方法4.1测试线路如前图所示。4.2测试设备及性能要求a.高压西林电桥最高输出电压不少于1000V;频率等于1kHz:波形:正弦波。测量范围:电容C=200210pF,损耗角正切值tg=10-31。测量误羌:电容测量相对误差不大于1.0%;介质损耗角正切测量相对误差不大于15%。b.测试夹具清洁干燥,绝缘电阻不少于10102。c.油槽槽内油温在所需温度范围内均匀且连续周,介质油的绝缘电阻不少于102。4.3测试步骤把试样置于空气介质中(或油介质),并接入前图的高压西林电桥。缓慢增加电压至所需要的值;分别反复调节电阻箱R,和电容箱C:,使零值指示器的指示最小,读下电阻箱R:和电容箱C,的数值。4.4测试结果计算把所读得的电阻箱电阻值R,和电容箱电容值C,代人(5)、(6)式,则可算出材料的相对自由介电常数eF3和介质损耗角正切值tg。附加说明:本标准由中国船舶工业总公司提出。本标准由全国铁电、压电陶瓷测试专业标准化工作组组织制订。本标准由721厂负责起草。本标准主要起草人罗绍棠。
