凿岩用硬质合金整体钎 GBT 26280-2010.pdf

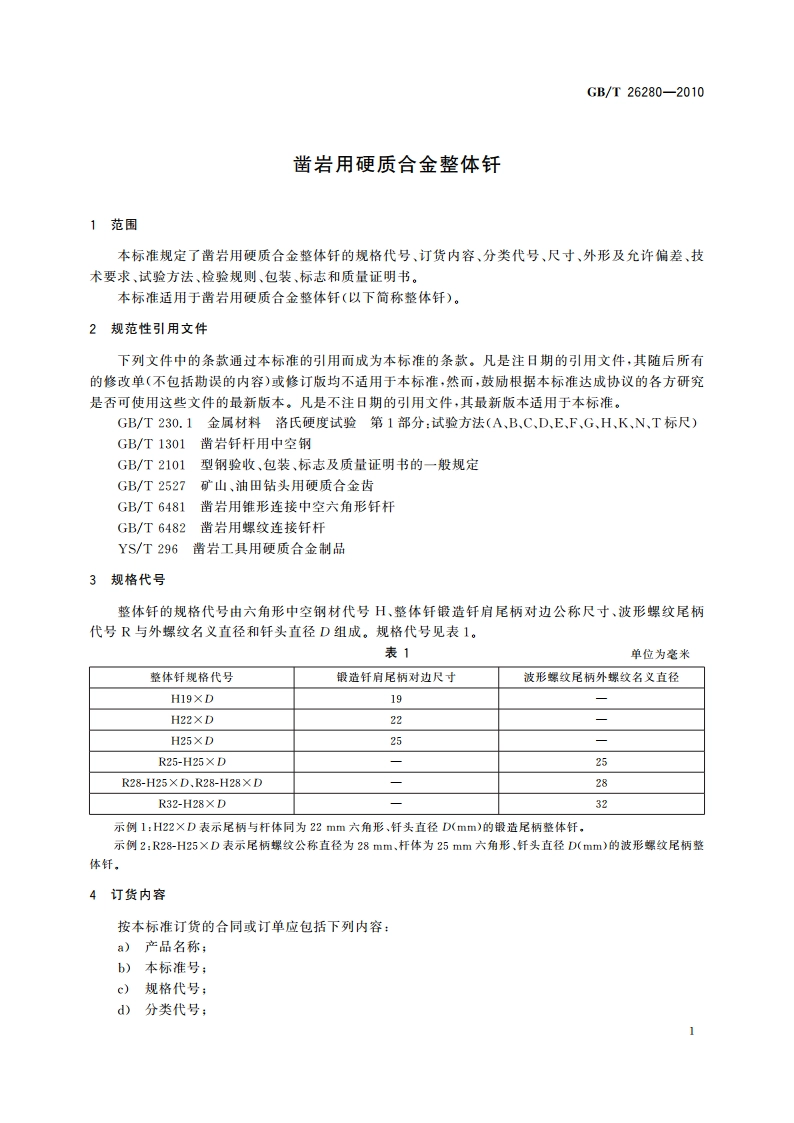

GB/T26280-2010凿岩用硬质合金整体钎1范围本标准规定了凿岩用硬质合金整体纤的规格代号、订货内容、分类代号、尺寸、外形及允许偏差、技术要求、试验方法、检验规则、包装、标志和质量证明书。本标准适用于凿岩用硬质合金整体钎（以下简称整体钎）。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T230.1金属材料洛氏硬度试验第1部分：试验方法(A、B、C、D、E、F、G、H、K、N、T标尺)GB/T1301凿岩钎杆用中空钢GB/T2101型钢验收、包装、标志及质量证明书的一般规定GB/T2527矿山、油田钻头用硬质合金齿GB/T6481凿岩用锥形连接中空六角形钎杆GB/T6482凿岩用螺纹连接纤杆YS/T296凿岩工具用硬质合金制品3规格代号整体钎的规格代号由六角形中空钢材代号H,整体钎锻造纤肩尾柄对边公称尺寸、波形螺纹尾柄代号R与外螺纹名义直径和钎头直径D组成。规格代号见表1。表1单位为毫米整体纤规格代号锻造纤肩尾柄对边尺寸波形螺纹尾柄外螺纹名义直径H19XD19H22X D22H25XD25一R25-H25X D一25R28-H25XD、R28-H28D28R32-H28X D32示例1：H22D表示尾柄与杆体同为22mm六角形.纤头直径D(mm)的锻造尾柄整体纤，示例2：R28-H25D表示尾柄螺纹公称直径为28mm,杆体为25mm六角形，钎头直径D(mm)的波形螺纹尾柄整体纤。4订货内容按本标准订货的合同或订单应包括下列内容：)产品名称：b)本标准号：c)规格代号：d)分类代号：
