制材机械型号编制方法 GBT 15784-2009.pdf

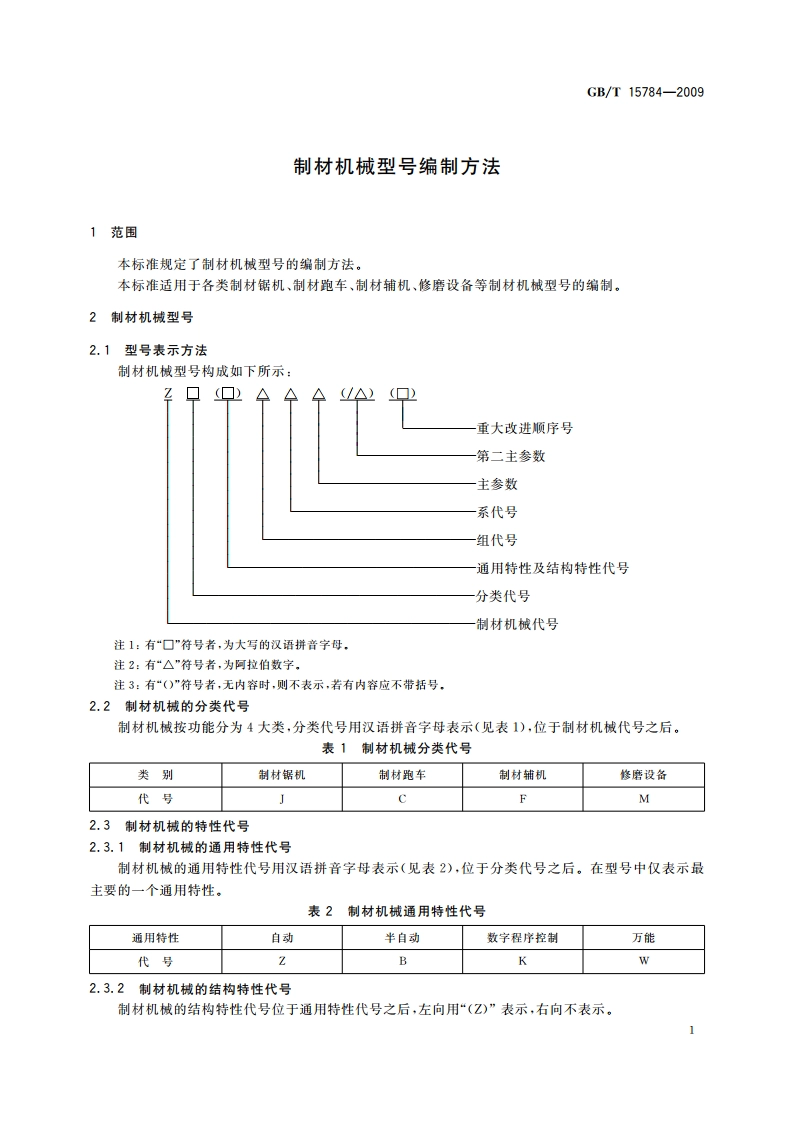

GB/T15784-2009制材机械型号编制方法1范围本标准规定了制材机械型号的编制方法。本标准适用于各类制材锯机、制材跑车、制材辅机、修磨设备等制材机械型号的编制。2制材机械型号2.1型号表示方法制材机械型号构成如下所示：重大改进顺序号第二主参数主参数一系代号组代号通用特性及结构特性代号分类代号制材机械代号注1：有“口符号者，为大写的汉语拼音字母。注2：有“”符号者，为阿拉伯数字，注3：有“()”符号者，无内容时，则不表示，若有内容应不带括号。2.2制材机械的分类代号制材机械按功能分为4大类，分类代号用汉语拼音字母表示（见表1），位于制材机械代号之后。表1制材机械分类代号类别制材锯机制材跑车制材辅机修磨设备代号FM2.3制材机械的特性代号2.3.1制材机械的通用特性代号制材机械的通用特性代号用汉语拼音字母表示（见表2），位于分类代号之后。在型号中仅表示最主要的一个通用特性。表2制材机械通用特性代号通用特性自动半自动数字程序控制万能代号ZBW2.3.2制材机械的结构特性代号制材机械的结构特性代号位于通用特性代号之后，左向用“(Z)”表示，右向不表示。
