凿岩用硬质合金钎头 GBT 6480-2002.pdf

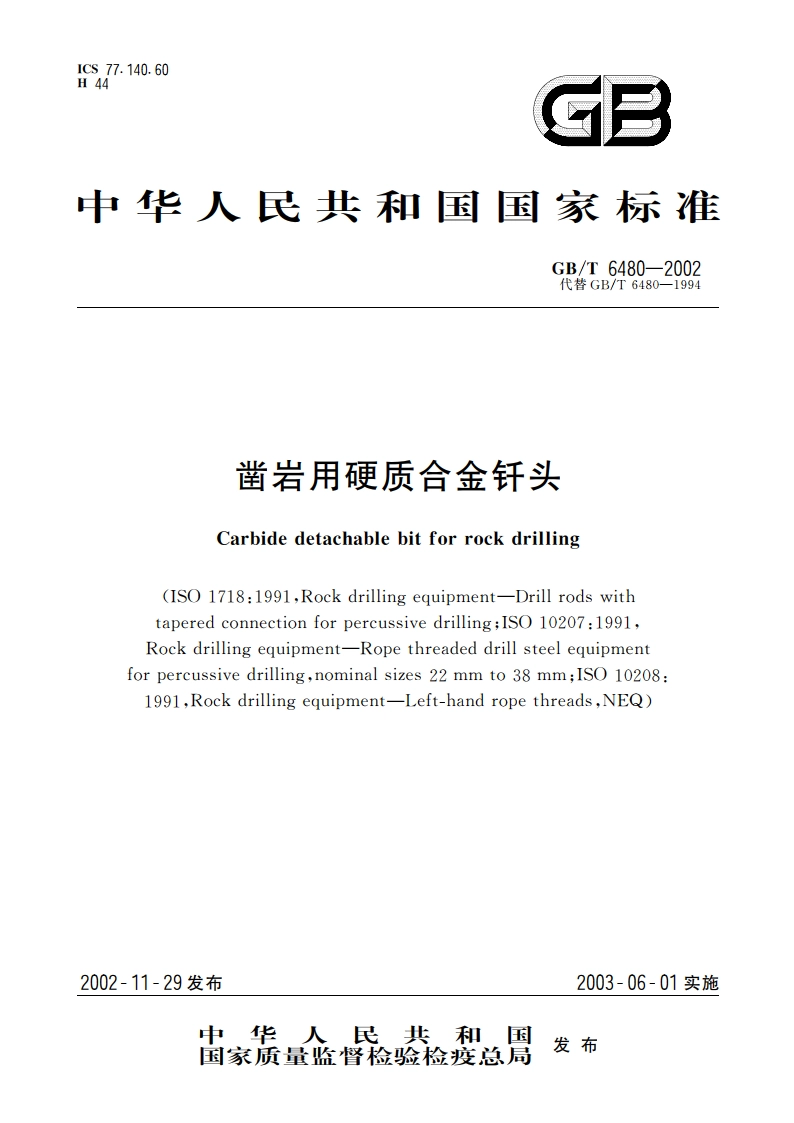

ICS77.140.60H44GB中华人民共和国国家标准GB/T6480-2002代替GB/T6480一1994凿岩用硬质合金钎头Carbide detachable bit for rock drilling(ISO 1718:1991,Rock drilling equipment-Drill rods withtapered connection for percussive drilling;ISO 10207:1991,Rock drilling equipment-Rope threaded drill steel equipmentfor percussive drilling,nominal sizes 22 mm to 38 mm;ISO 10208:1991,Rock drilling equipment-Left-hand rope threads,NEQ)2002-11-29发布2003-06-01实施中华人民共和国国家质量监督检验检疫总局发布GB/T6480-2002前言本标准中锥体连接钎头对应国际标准IS01718:1991凿岩钎具冲击凿岩锥形连接钻杆和可拆式钻头、波形螺纹连接钎头对应IS010207:1991凿岩纤具冲击凿岩用公称尺寸为22mm至38mm的波形螺纹钢钎设备、左旋波形螺纹对应1S010208:1991凿岩钎具左旋波形螺纹，本标准与国际标准的一致性程度为非等效。主要差异如下：一锥体连接钎头增加钎头锥孔大端直径d3为18.9mm、19mm,23.5mm三种规格。钎头锥孔高度根据国内生产使用情况调整为47m。波形螺纹连接钎头增加仟头螺纹直径G为45mm、51mm两种规格。左旋波形螺纹P,尺寸略做调整。一增加第5章技术要求，第6章试验方法、第7章检验规则、第8章包装、标志、运输、贮存。自本标准实施之日起，代替GB/T6480一1994凿岩用硬质合金钎头.本标准此次修订对下列条文进行了修改：一取消3.1.2中图2、图3，增加图8九齿球齿仟头图、图9十二齿球齿纤头图及图10一图12复合仟头图：一增加复合钎头型别代号及示例：取消表1中“厚刃”栏、“斜假刃”栏：表3中增加纤头锥孔大端直径23.5mm规格，配H22钎杆的仟头锥孔高度1改为47：增加了配用钎杆规格代号及配用钎杆锥体小端直径尺寸，一表4中增加波形螺纹连接钎头摞纹直径G为45mm、51mm两种规格。更改3.3：一取消4.3一4.3.2对钎头壳体硬度的规定及表6中相应内容：一取消6.3：一更改7.2.3。本标准由原国家治金工业局提出。本标准由全国钢标准化技术委员会归口。本标准起草单位：贵阳钢厂、钢铁研究总院。本标准起草人：龙潜、王彬、杜简丽、王筑生、栾燕、萤鑫业。本标准1986年6月首次发布，1994年6月第一次修订。GB/T6480-2002表1类型类型代号形别形别代号螺纹形式螺纹形式代号一字形Y马蹄1三刃型SR圆头硬质合金2方头硬质合金1十字形s圆头硬质合金2方头硬质合金波形“X”型圆头硬质合金2球齿型Q以钎头镶硬质合金齿数定315以钎头片状硬质合金数加球复合型FH4.1-8.8状硬质合金数定4.1.4钎头型号按下列方式：示例1：Y140-722Y140-722锥孔大端直径，22表示21.8表示锥度钎头大端直径，40表示40mm钎头形别代号仟头类型代号示例2：S248-32R248-32R螺纹形式代号螺纹公称直径，32表示32mm钎头直径，48表示48mm钎头形别代号钎头类型代号示例3：FH4.145-7-22FH4,145-螺纹形式代号螺纹公称直径(2位数)或雏度(1位数)钎头直径复合齿类型复合型代号4.2钎头连接形式3
