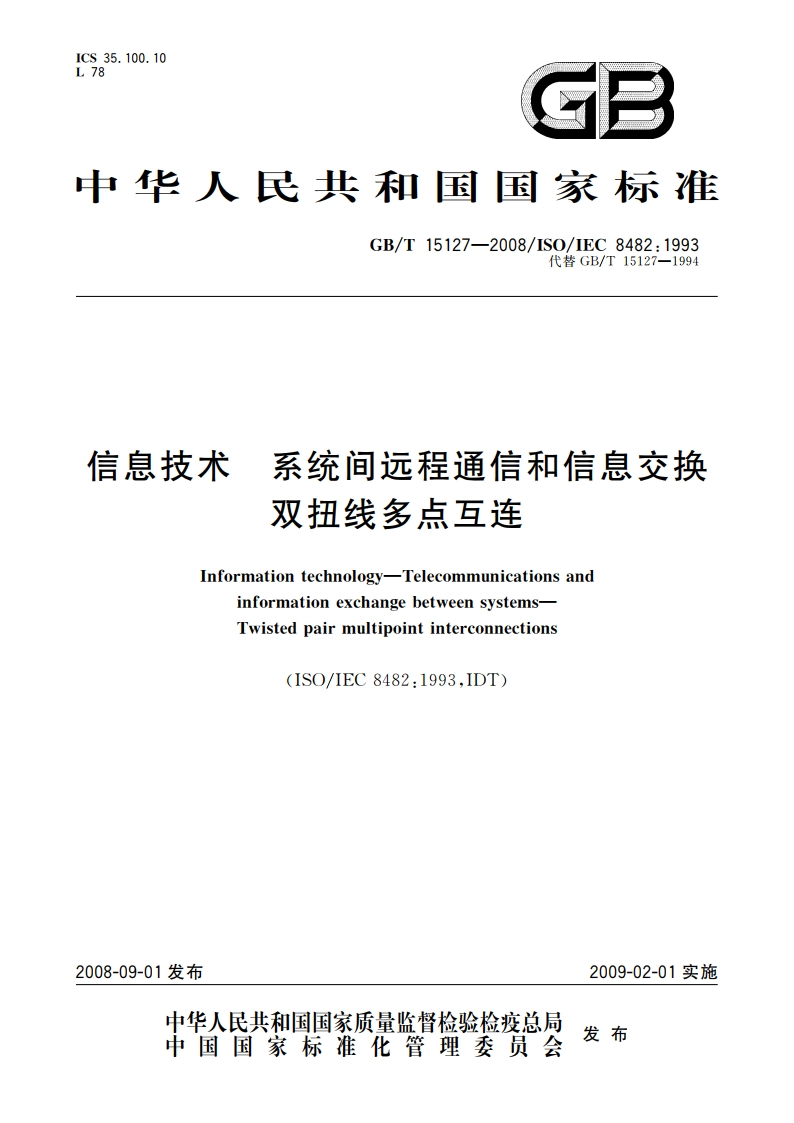

信息技术 系统间远程通信和信息交换 双扭线多点互连 GBT 15127-2008.pdf

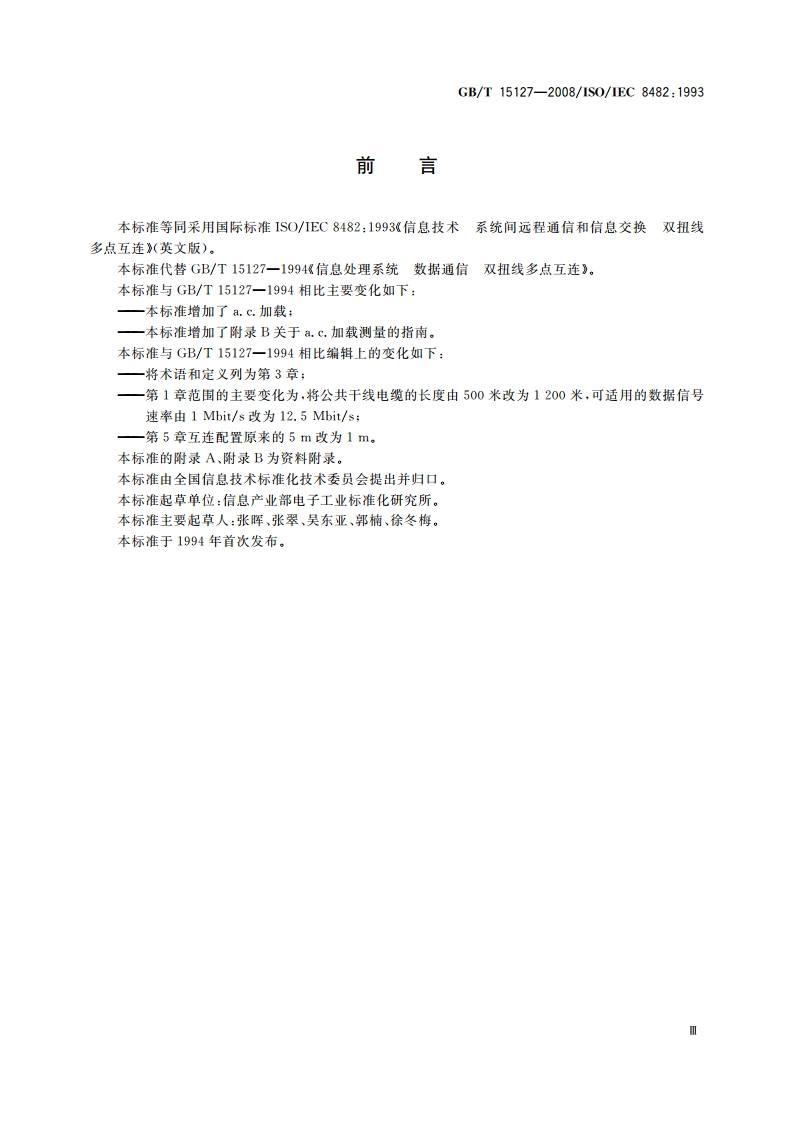

GB/T15127-2008/1S0/IEC8482:1993前言本标准等同采用国际标准1SO/IEC8482:1993信总技术系统间远程通信和信息交换双扭线多点互连（英文版）。本标准代替GB/T15127一1994信息处理系统数据通信双扭线多点互连。本标准与GB/T15127一1994相比主要变化如下：一本标准增加了a.c.加载：一本标准增加了附录B关于.c.加载测量的指南。本标准与GB/T15127一1994相比编辑上的变化如下：一将术语和定义列为第3章；一第1章范围的主要变化为，将公共干线电缆的长度由500米改为1200米，可适用的数据信号速米由1Mbit/s改为12.5Mbit/s:一第5章互连配置原来的5m改为1m,本标准的附录A、附录B为资料附录。本标准由全国信息技术标准化技术委员会提出并归口。本标准起草单位：信息产业部电子工业标准化研究所。本标准主要起草人：张晖、张翠、吴东亚、郭楠、徐冬梅。本标准于1994年首次发布。GB/T15127-2008/1S0/IEC8482:1993信息技术系统间远程通信和信息交换双扭线多点互连1范围1.1本标准对下述儿方面，规定物理媒体特性：)对两线或四线网络拓扑中的双扭线多点互连，分别提供半双工或全双工数据传揄能力：b)互连端点系统的二进制信号和双向信号传送：c)端点系统分支电缆和可长达1200m的公共干线电缆的电气和机被设计；)端点系统范围内集成电路型的发生器和接收器的部件测量：e)可适用的数据信号速率高达12.5Mbi/s。1.2所定义的电气部件特性和测量与GB/T7619给出的双扭线点到点的特性非常一致。1.3本标准不描述完整的物理接口，亦不描述功能接口特性，如：)互换数据电路和控制电路的数目：b)端点系统分支电缆连接器的类型、尺寸和插针分配：c)数据和控制信号编码：d)互换电路上信号间的时间关系：c)同步或异步的传输方式：D发送和接收的信号质量。1.4本标准不规定特殊的环境条件，如电流绝缘、电磁干扰(EM)、射频干扰(RFI)以及人员安全。这些可能会构成未来补篇的课题。1.5本标准主要是部件规范，对所有可能配置中满意地互操作规定不够充分，确保其预期配置能满意互操作是实现者的责任。1.6本标准可以同任何适当的一组功能和附加环境特性结合，以满足局域网或广域网领域中的实际数据传输要求，2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T7619在数据通信领域中通常同集成电路设备一起使用的平衡型双流接口电路的电气特性(GB/T7619-1987,eqv CCITT建议V.11:1984)3术语和定义下列术语和定义适用于本标准。3.1平衡互换电路balanced interchange circuit使用两根导线和差模电压发送信号的互换电路。3.2共模抑制比common mode rejection ratio:CMRR对平衡互换电路，所加的共模电压V与所形成的横向电压V(与差模电压相同)之比。GB/T15127-2008/1S0/1EC8482:1993该比通常以分贝表示CMRR=20log元注：抑制比取决于电路终接，而且应该在正常使用终接时剥量。，3.3共模电压common mode voltage平衡互换电路的每根导线和地或其他指定参考电压间的电压向量和的二分之一。注：该电压可以是发送的（或接收的）信号或果声干扰。在后一种情况下，该电压通常与有时称为共模电压的那种电压不同，即可能由于感应或地参考电位差而存在（以共模方式）于互换电路对的两端之间的电压，3.4串扰损耗（近端）cross-talk loss(near end)对相反方向传输而使用的两个互换电路，在一个互换电路上发送的电压与另一个互换电路上接收端形成的电压（串扰）以分贝表示的比值。3.5串扰损耗（远端）cross-talk loss(far end)对在同一方向传输而使用的两个互换电路，在一个互换电路上发送的电压与另一个互换电路上接收端形成的电压（串扰），以分贝表示的比值。3.6差模电压differential mode voltage平衡互换电路的每根导线和地或其他指定参考电压点间的电压向量差。注：差模电压通常叫横向模电压，3.7环境条件environmental conditions电气或物理环境的那些特性，例如EMI、地电位差、磁场、高度和温度等。它们可能彬响DTE或DCE对互换电路的操作。3.8电流绝缘galvanic isolation在互换电路的含有发生器的设备和含有接收器的设备间，相对共模电压导电性而存在的非导电成分。3.9发生器generator互换电路的组成部分，它是发送信号的源。注：术语“发生器”同术语“驱动器”，可互换使用，3.10发生器偏移电压generator offset voltage平衡互换电路的每根导线和它的参考信号地之间电压向量和的二分之一的直流分量。注：电压向量和的二分之一的直流分量与上述直流电压算术平均值相同。3.11信号地ground signal发生器/接收器信号电压参考。3.12大地地ground earth在包括发生器/接收器在内的设备附近，具有由到大地导电通路的导电体所建立的电压参考。注：大地地通常与机架或建筑地或保护地同义和相同，2
