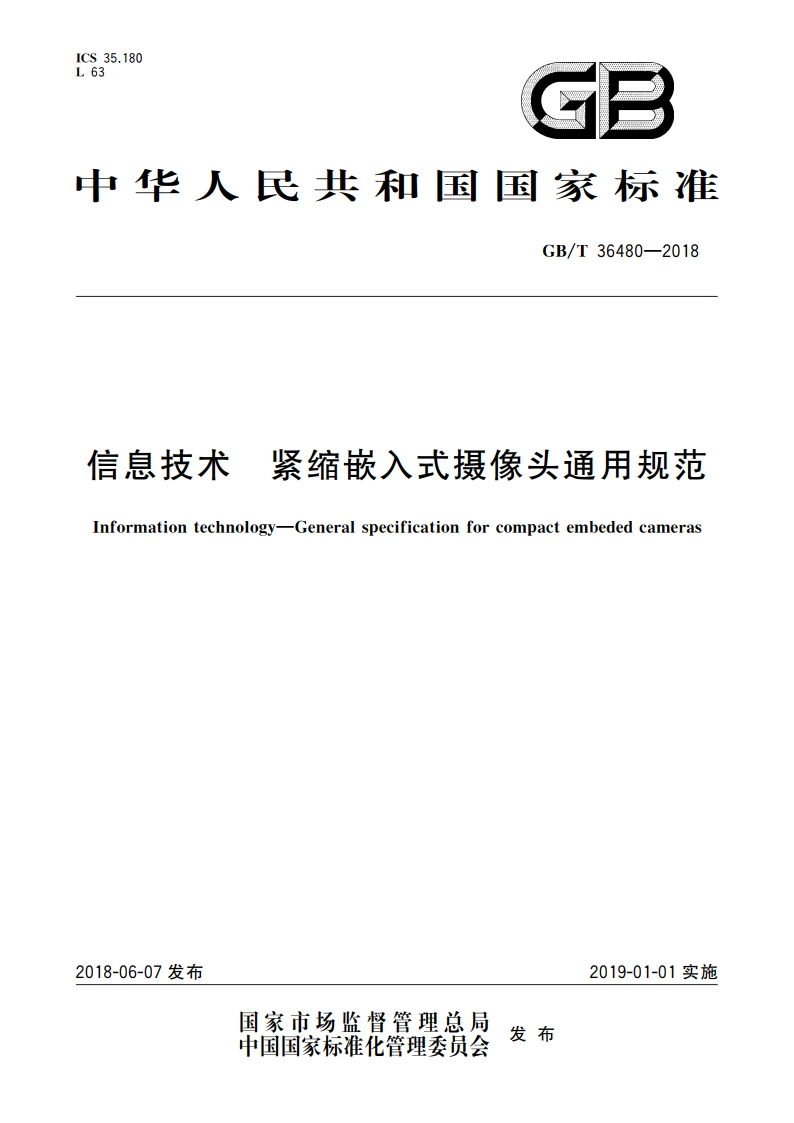

信息技术 紧缩嵌入式摄像头通用规范 GBT 36480-2018.pdf

GB/T3648020183.5标称像素总数number of nominal pixels产品标准标注的最高像素数。3.6分辨率resolution产品对空间频率的响应函数。注：分辨率的量度可用视觉分辨率，空间感应灵敏度(SFR)和湖制传递函数(MT下)等指标表达，3.7视觉分辨率visual resolution显示器或者照片上再现的测试图中黑白相间的线条能被人眼所分辨的空间频率。3.8尼奎斯特频率nyquist frequency limit当空间输人频率等于拍摄设备采样频率的1/2倍时，输入信号将开始出现混叠时的空间频率。注：单位为线数每像高(LWPH)。3.9空间频率spatial frequency波动过程在空间重复性的物理量。注：在干涉场中，空间频率就是单位长度内干涉条纹的数目，单位为线对每毫米(L/mm),3.10空间感应灵敏度spatial frequency response输入信号空间频率在成像系统内感应输出函数的幅度特性。注：通常利用软件读取测试图卡中黑色色条边缘区域榆出影像幅度的对比曲线来确定，3.11调制传递函数modulation transfer function像面光强度分布函数与物面光强度分布函数的傅立叶函数变换的比值函数的模量。注：调制传递函数综合反映了镜头的反差和分辨率的特性。3.12色彩还原误差color error用数值的方法表示两种颜色给人色彩感觉上的差别。3.13几何失真geometrical distortion由于径向放大率随像高或视场的大小而变化，从而引起的一种失去物像相似的像差。注：又称为骑变。3.14对角线视场角maximum angle field of view在画面充满视场条件下，被摄画面对角线两端与镜头中心连线的夹角。3.15色温color temperature绝对黑体在不同温度的情况下辐射出的光的颜色。注：单位为开尔文(K),3.16照度illuminance每单位面积所接收到的光通量，注：单位为勒克斯(x)。
