以云母为基的绝缘材料 第10部分：耐火安全电缆用云母带 GBT 5019.10-2009.pdf

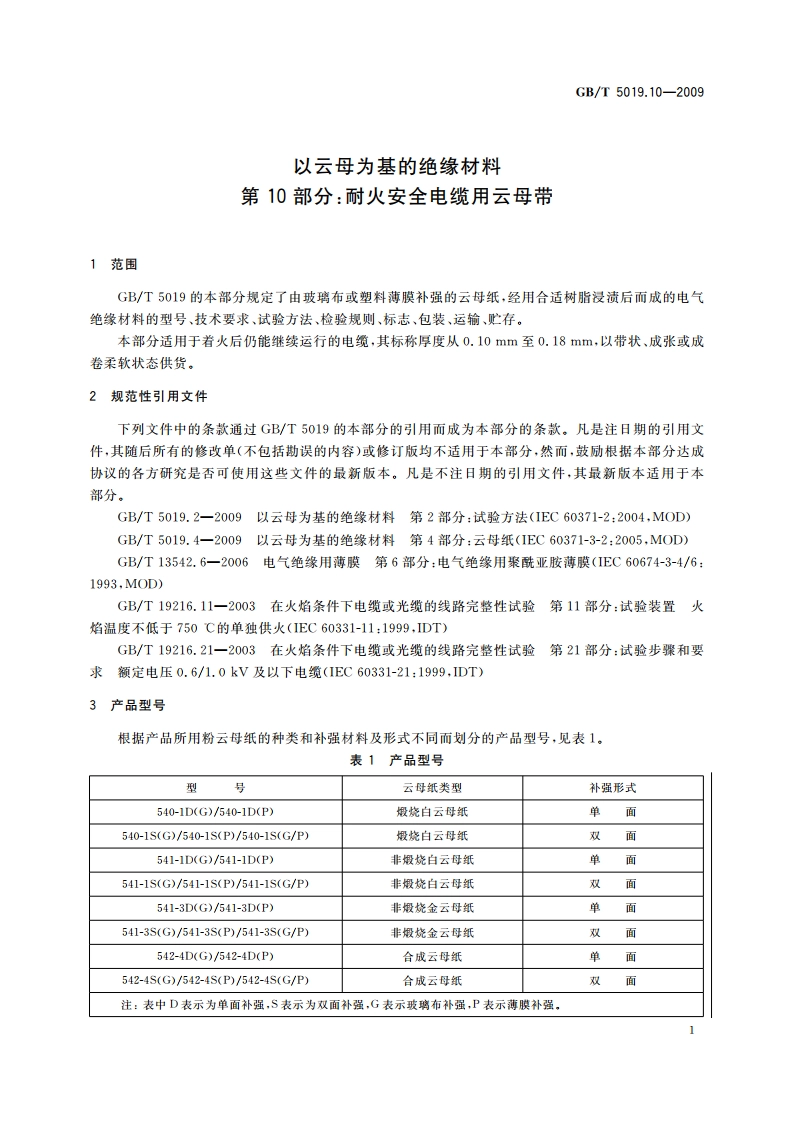

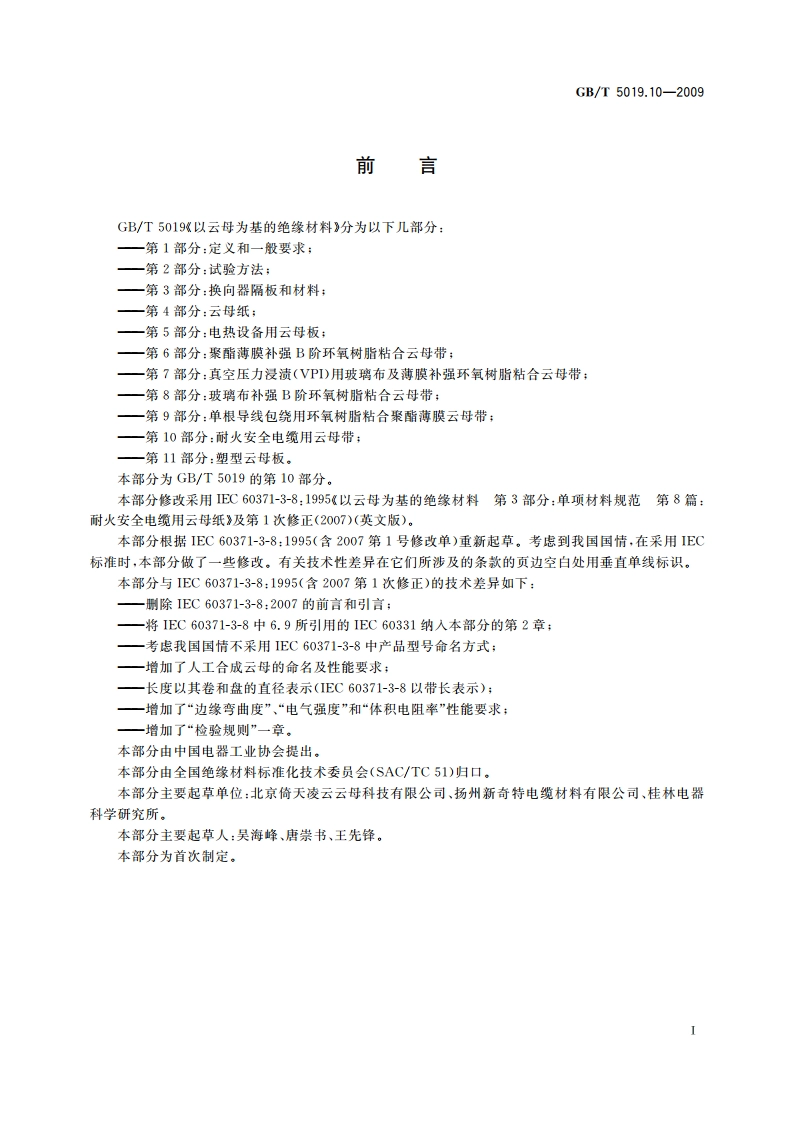

GB/T5019.10-20094要求4.1原材料4.1.1云母纸本部分所涉及到的云母纸应符合GB/T5019.4一2009的要求。4.1.2玻璃布通常，玻璃布应是由无碱玻璃制成的连续长丝玻璃纤维，除供需双方另有协议外，玻璃布应是织布状态，其浆剂含量按重量计应不大于2%。4.1.3薄膜本部分所涉及到的聚酰亚胺薄膜应符合GB/T13542.6一2006的要求：只要薄膜的性能符合本部分的要求，可使用不同类型的薄膜。4.1.4树脂只要材料的性能符合本部分的要求，可使用不同类型的树脂。4.2产品4.2.1外观耐火云母带材质间应粘合均匀，无诸如气泡、针孔、云母纸断裂之类的缺陷，若为玻璃布补强，不允许有玻璃布抽丝；若为薄膜补强，不允许有撕裂、折皱的现象。成卷供应的材料，应能连续开卷而不引起损伤，开卷所需的力应大致均匀。除订购合同另有规定外，单面补强的材料卷绕时应使云母纸表面朝外。4.2.2尺寸4.2.2.1厚度耐火云母带的厚度及允许偏差应符合表2规定。表2耐火云母带的厚度及允许偏差单位为毫米允许偏差标称厚度中值偏差个别值偏差0.10土0.02土0.030.11士0.020.030.140.020.030.180.030.04注：其他厚度可由供需双方协商生产，4.2.2.2宽度耐火云母带的推荐宽度为6mm、8mm、10mm、12mm、15mm、20mm,其他宽度由供需双方商定。全幅宽材料及片状材料修整后的最大宽度通常为860mm。材料的宽度偏差应如表3所示，表3宽度及偏差单位为毫米标称宽度偏差20土0.5205001.05005.0
