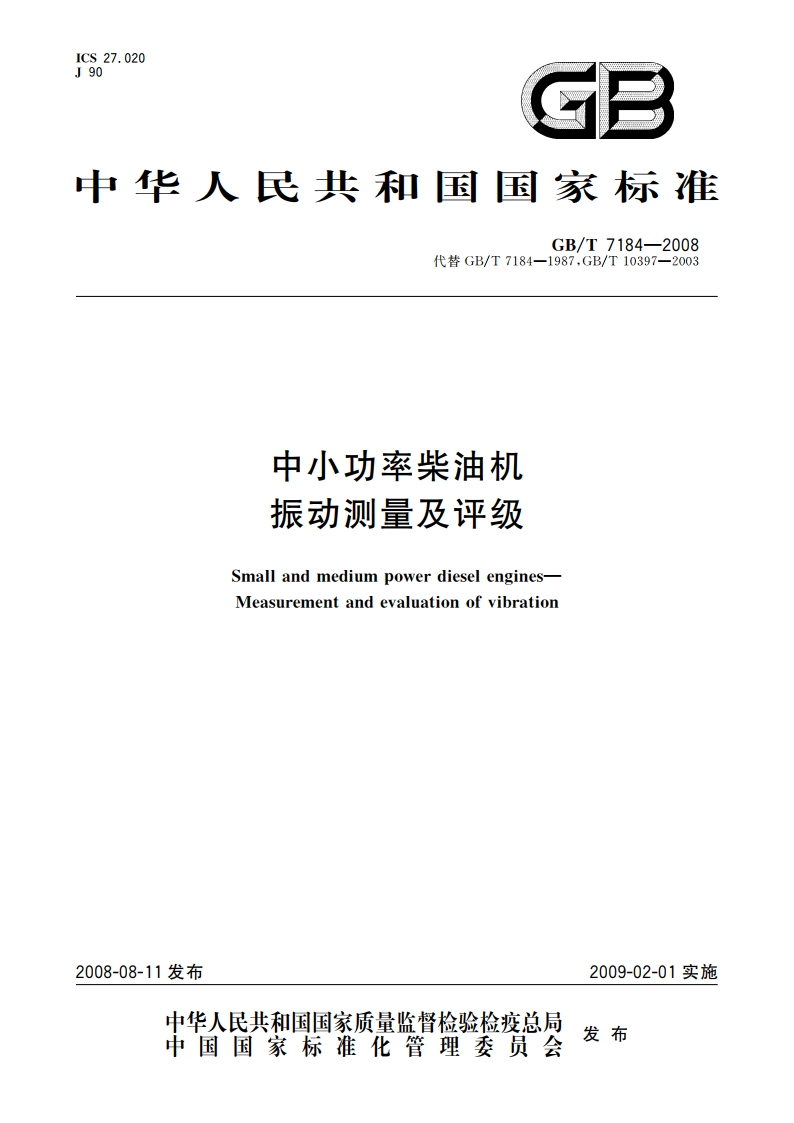

中小功率柴油机 振动测量及评级 GBT 7184-2008.pdf

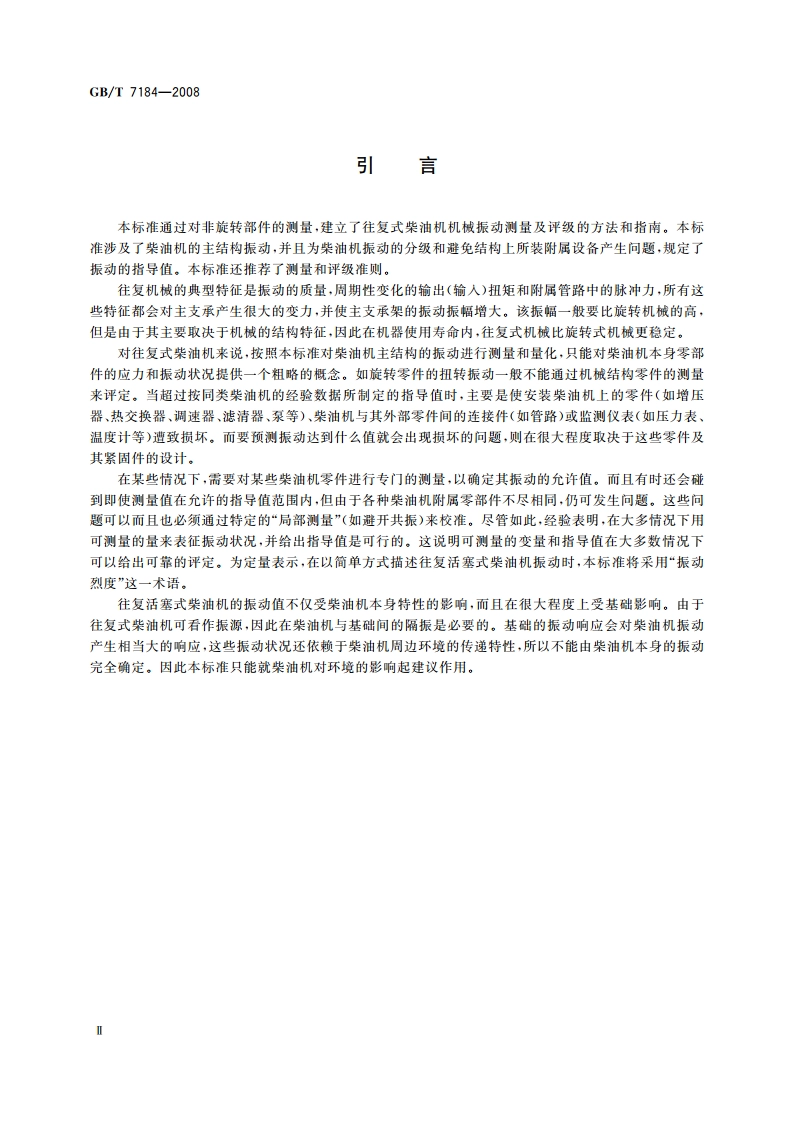

GB/T7184-2008引言本标准通过对非旋转部件的测量，建立了往复式柴油机机被振动测量及评级的方法和指南。本标准涉及了柴油机的主结构振动，并且为柴油机振动的分级和避免结构上所装附属设备产生问题，规定了振动的指导值。本标准还推荐了测量和评级准则。往复机械的典型特征是振动的质量，周期性变化的输出（输人）扭矩和附属管路中的脉冲力，所有这些特征都会对主支承产生很大的变力，并使主支承架的振动振幅增大。该振幅一般要比旋转机械的高，但是由于共主要取决于机械的结构特征，因此在机器使用寿命内，往复式机被比旋转式机械更稳定。对往复式柴油机来说，按照本标准对柴油机主结构的振动进行测量和量化，只能对柴油机本身零部件的应力和振动状况提供一个粗略的概念。如旋转零件的扭转振动一般不能通过机被结构零件的测量来评定。当超过按同类柴油机的经验数据所制定的指导值时，主要是使安装柴油机上的零件（如增压器、热交换器、周速器、滤清器、泵等)、柴油机与其外部零件间的连接件（如管路）或监测仪表（如压力表、温度计等)遭致损坏。而要预测振动达到什么值就会出现损坏的问题，则在很大程度取决于这些零件及其紧固件的设计，在某些情况下，需要对某些柴油机零件进行专门的测量，以确定其振动的允许值。而且有时还会碰到即使测量值在允许的指导值范围内，但由于各种柴油机附属零部件不尽相同，仍可发生问题。这些问题可以而且也必须通过特定的“局部测量”（如避开共振）来校准。尽管如此，经验表明，在大多情况下用可测量的量来表征振动状况，并给出指导值是可行的。这说明可测量的变量和指导值在大多数情况下可以给出可靠的评定。为定量表示，在以简单方式描述往复活塞式柴油机振动时，本标准将采用“振动烈度”这一术语。往复活塞式柴油机的振动值不仅受柴油机本身特性的影响，而且在很大程度上受基础影响。由于往复式柴油机可看作振源，因此在柴油机与基础间的隔振是必要的。基础的振动响应会对柴油机振动产生相当大的响应，这些振动状况还依颗于柴油机周边环境的传递特性，所以不能由柴油机本身的振动完全确定。因此本标准只能就柴油机对环境的影响起建议作用。)
