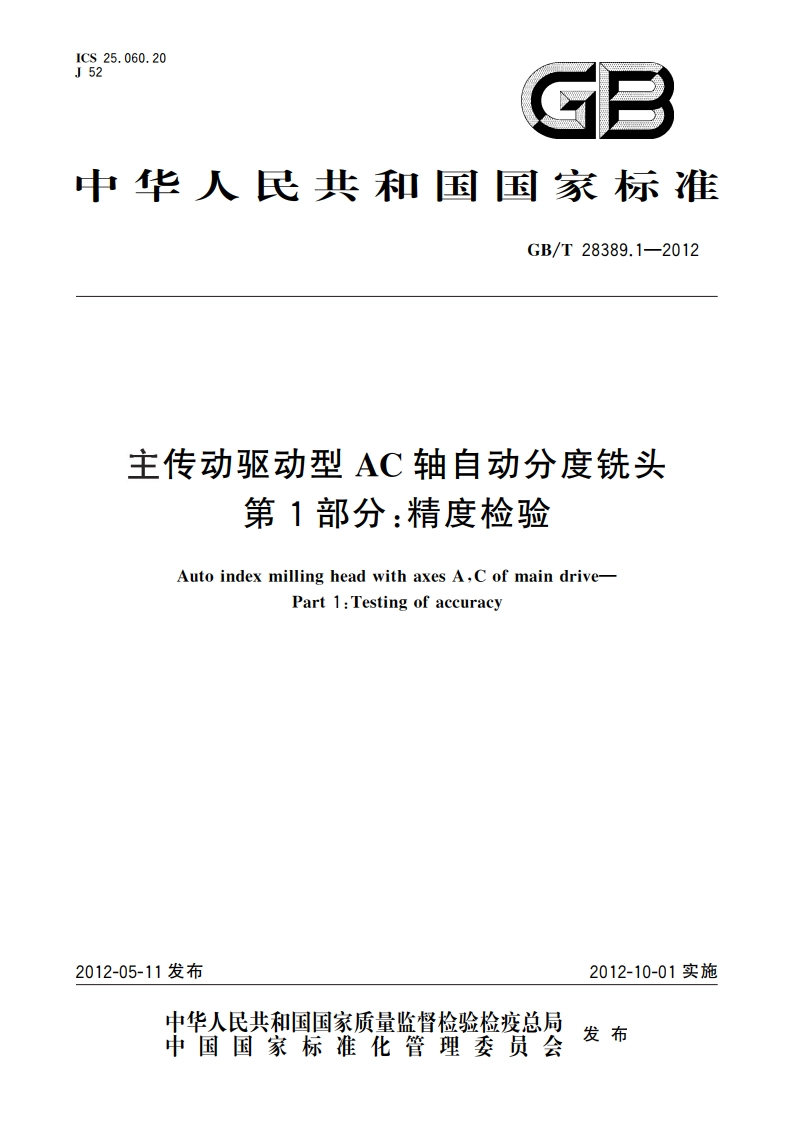

主传动驱动型AC轴自动分度铣头 第1部分：精度检验 GBT 28389.1-2012.pdf

GB/T28389.1-2012主传动驱动型AC轴自动分度铣头第1部分：精度检验1范围GB/T28389的本部分规定了主传动驱动型AC轴自动分度铣头的精度要求及检验方法。本部分适用于与数控铣床、数控镗铣床，加工中心等配套的主传动驱动型AC(或BC)轴自动分度铣头（以下简称铣头）。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度(cqyIS0230-1:1996)G/T17421.2一2000机床检验通则第2部分：数控轴线的定位精度和重复定位精度的确定(cqv1S0230-2:1997)GB/T19660一2005工业自动化系统与集成机床数值控制坐标系和运动命名(IS0841:2001,1DT)3轴线的命名按GB/T19660一2005的规定命名轴线，轴线的表示详见图1。(轴(轴)4轴图1GB/T28389.1-20124一般要求4.1测量单位本部分所有线性尺寸均用毫米()表示：角度尺寸用度()表示，角度偏差及相应的公差一般用比值表示。但在有些情况下为了清晰，也用微弧度（ad)或角秒(）表示。其换算关系见下式。0.010/1000=10urad24.2检验顺序本部分规定的检验顺序并不表示实际检验顶序。为了使装拆检险工具和检险方便起见，可按任意次序进行检验，4.3检验工具本部分所规定的检验工具仅为例子，可以使用其他具有相同指示量或具有相同精度的检脸工具。指示器的分辨率应具有0.001mm或更高的分辨率。4.4检验方法按用本部分检验铣头时，检验工具和检验方法应符合GB/T17421.1一1998的规定，4.5最小公差当实测长度与本部分规定的长度不同时，公差应根据GB/T17421.1一1998中2.3.1.1的规定，按能够实测的长度折算。折算结果小于0.005mm时，仍按0.005mm计。4.6安装前的检验铣头安装前应按GB/T17421.1一1998中的5.4.1.2.2.1规定，分别在相距90的两个水平面内检验C轴安装端面对工作台面的平行度，公差值应不大于0.010。4.7分度精度的检验铣头分度精度的检验应参照GB/T17421.1一1998中的6.1和GB/T17421.2一2000的有关规定，总分度误差应不大于12”。4.8定位精度铣头定位精度的检验可由制造商/用户协商在用户厂家进行。2
