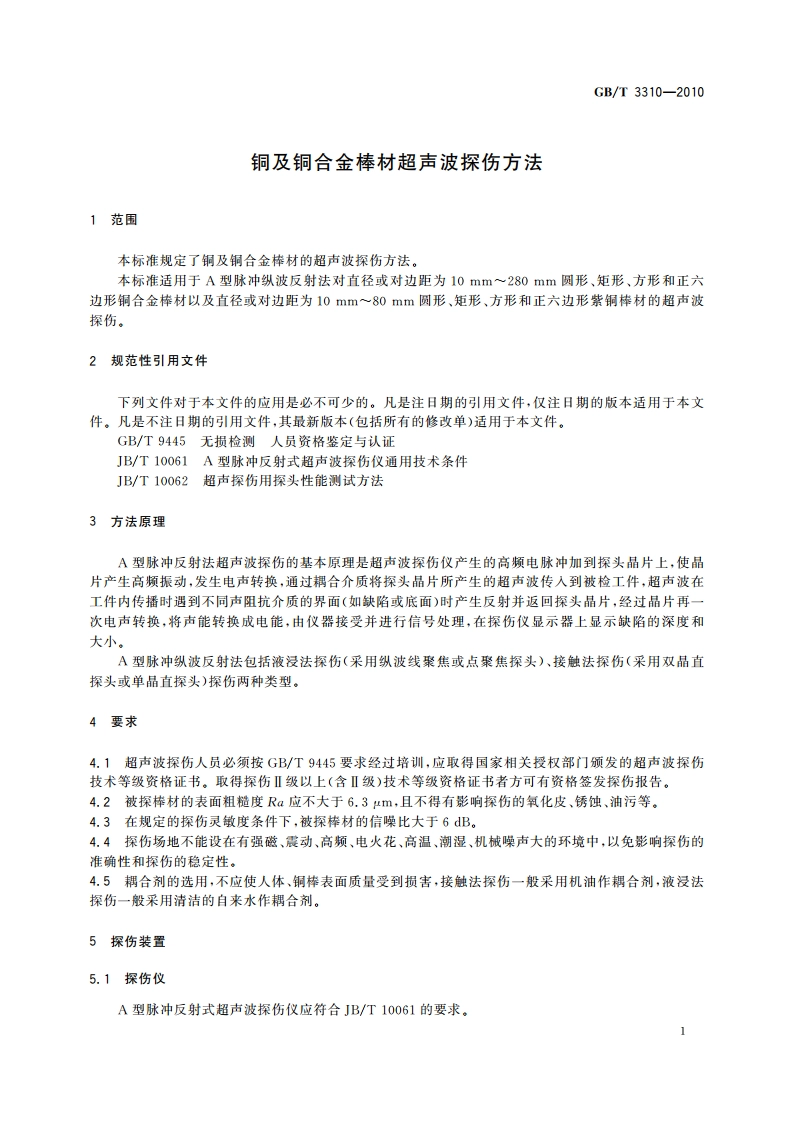

ICS77.040.99H26B中华人民共和国国家标准GB/T3310一2010代替GB/T3310一1999铜及铜合金棒材超声波探伤方法Ultrasonic testing method of copper and copper alloy bars2011-01-10发布2011-10-01实施中华人民共和国国家质量监督检验检按总局中国国家标准化管理委员会发布GB/T3310-20105.2探头5.2.1超声波探伤用探头的性能测试按JB/T10062的规定进行。5.2.2接触法探伤的探头采用单晶直探头或双品直探头。5.2.3液浸法探伤的探头采用纵波线聚焦探头或点聚焦探头。5.2.4单品直探头和双品直探头的频率为1MHz5MHz,聚焦探头的频率为5MHz10MHz。探头晶片直径（或对角线）为8mm20mm。5.3传动设备5.3.1液浸探头的机座和探头架应能方便、可靠地调节水层距离和超声波的入射角，以及探头与传动设备之间的同心度。必要时，可以采用浮动跟踪装置。5.3.2传动设备可以是探头旋转，棒材直线前进：也可以是探头不动，棒材旋转前进。5.3.3传动设备应使探伤速度均匀，在探伤过程中，探头和棒材之间的相对位移不得影响探伤结果的准确性。6对比试块6.1试块材料的要求对比试块应与被检棒材具有相同材质（牌号）、规格、加工工艺，其内部不得有彩响探伤结果的自然缺陷。6.2对比试块的选用6.2.1液浸法探伤和双品直探头接触法探伤采用平底孔对比试块。试块的加工应符合图1的规定。平底孔应沿试块的径向钻孔，其孔径和埋藏深度应符合表1的规定。平底孔的孔径偏差不大于0.05mm,孔的深度偏差不大于0.10mm。单位为毫米4004001200图1平底孔对比试块示意图表1平底孔直径及埋藏深度单位为毫米对比试块直径D平底孔直径d平底孔埋藏深度H10151.21/2D:1/4D15251.41/2D:1/4D25501.61/2D:1/4D
