钽及钽合金板材、带材和箔材 GBT 3629-2006.pdf

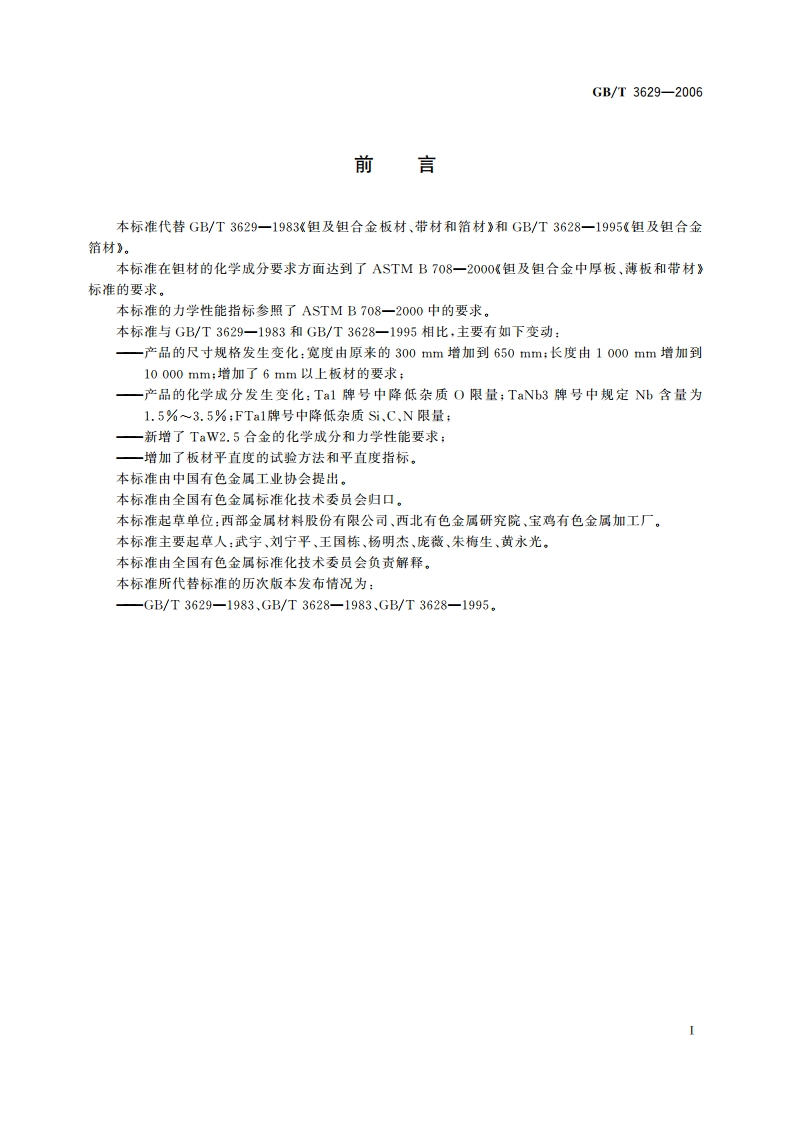

GB/T3629-2006钽及钽合金板材、带材和箔材1范围本标准规定了钽及担合金板材、带材和箔材的要求、试脸方法、检险规则及标志、包装、运输、贮存。本标准适用于粗及担合金板材、带材和箱材。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T228一2002金属材料室温拉伸试验方法GB/T15076一1994组铌化学分析方法3要求3.1产品分类产品的牌号、状态和规格应符合表1的规定。表1规格/mm状态品种厚度宽度长度Tal0.0050.130300300箔材Ta20.10.55045010010000带材FTalM.Y0.50.85045050-2000板材FTa2TaNb200.82.05065050-2000TaNb3M.Y2.06.050650501500板材TaW2.56.050650501500注1：表中M为软状态，Y为硬状态，注2：牌号说明：Ta1:用真空电弧或真空电子束熔炼的工业一级钽材，T2:用真空电弧或真空电子束格炼的工业二级钽材，FTa1:用粉末治金方法制得的工业一级但材，FTa2:用粉末治金方法制得的工业二级恒材，TaNb20:用真空电弧或真空电子束熔炼的钽基合金材，TaNb3:用真空电弧或真空电子束熔炼的钽基合金材，Taw2.5:用真空电弧或真空电子束熔炼的但基合金材。3.2标记示例用Tal制造的、M状态、精度为一级、厚度为0.5mm、宽度为200mm、长度为450mm符合本标准的钽板标记为：板Ta1M一级精度0.5200450GB/T3629一2006。GB/T3629-2006要求。3.4.4板材平直度应不大于6%。3.5力学性能当合同中注明需要测定产品的力学性能时，但材的室温纵向力学性能应符合表4的规定。表4牌状态厚度/mm抗拉强度Rn/MPa伸长率A/%M200200.1-0.25Y5002TalM200250.250.5Ta2Y5002M200300.5Y5002M200180.10.25Y45021.5FTalM200200.250.5FTa2Y4501.5M200250.5Y4501.50.11.525018TaW2.5M1.525020注1：厚度不小于0.5mm的板材试样的标距长度L。=5.65，注2：厚度小于0.5mm的板，带材试样的标距长度Lo=50mm,试样宽度b=12.5mm,注3：当合同中有品粒度和硬度要求时，供、需双方可对钽材的力学性能另做商定。3.6表面质量3.6.1产品表面应光亮，允许有不影响用户最终使用要求的表面缺陷，如轻微氧化、擦伤、辊印、修磨痕迹等。3.6.2厚度大于4.0mm的板材，允许生产厂除去小的表面缺陷，清除后的厚度不得小于允诈最小尺寸。3.6.3产品边部应剪切整齐，无裂口，允许有轻微的剪切毛刺。3.6.4产品不应有分层和夹杂。3.6.5不定尺板材的软状态产品，允许有退火时相互接触的痕迹。4试验方法4.1化学成分仲裁分析方法组及钮合金化学成分的仲裁分析方法按GB/T15076一1994的规定进行。4.2室温力学性能检验方法钽材的室温力学性能检验方法按GB/T228一2002的规定进行。4.3尺寸测量方法板材和带材在距离边部不小于10m处，用相应精度的测量工具测量其厚度。箔材用杠杆千分尺或电子测微仪测量其厚度。用钢板尺或卷尺测量其究度和长度。
