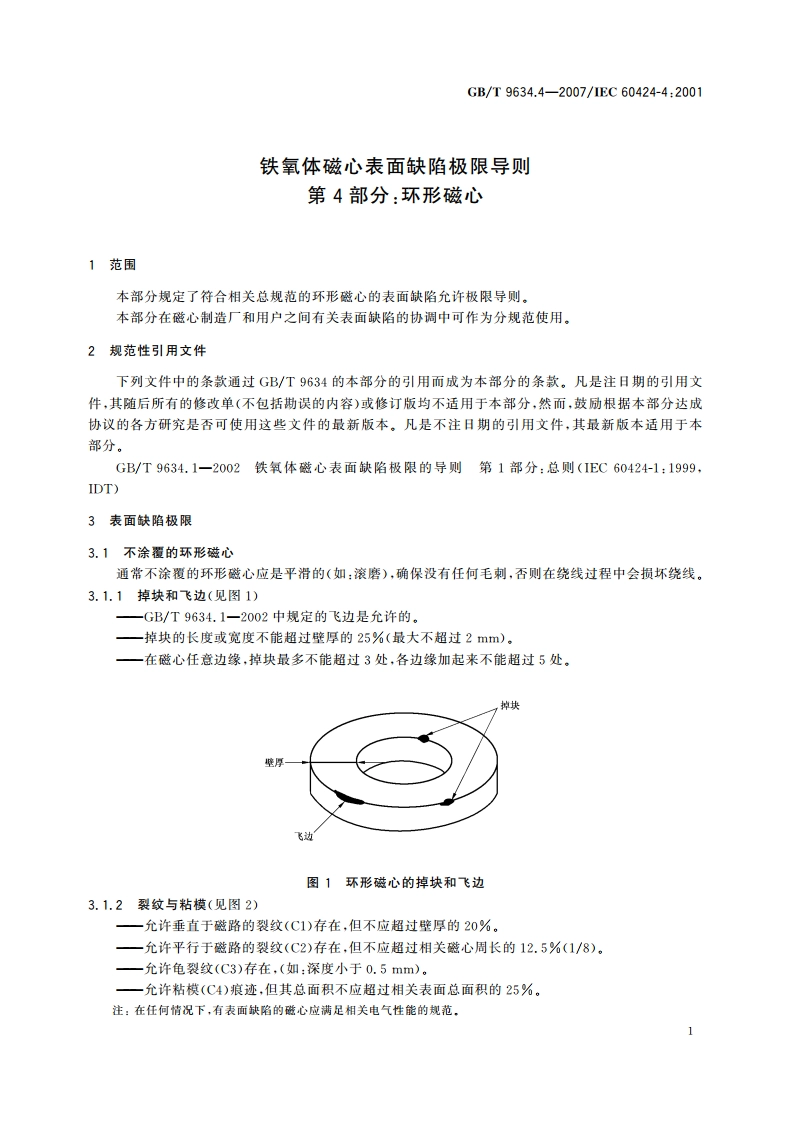

GB/T9634.4-2007/1EC60424-4:2001铁氧体磁心表面缺陷极限导则第4部分：环形磁心1范围本部分规定了符合相关总规范的环形磁心的表面缺陷允许极限导则。本部分在磁心制造厂和用户之间有关表面缺陷的协周中可作为分规范使用，2规范性引用文件下列文件中的条款通过GB/T9634的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T9634.1一2002铁氧体磁心表面缺陷极限的导则第1部分：总则(IEC60424-1:1999,IDT)3表面缺陷极限3.1不涂覆的环形磁心通常不涂覆的环形磁心应是平滑的（如：滚磨），确保没有任何毛刺，否则在绕线过程中会损坏绕线。3.1.1掉块和飞边（见图1）一GB/T9634.1一2002中规定的飞边是允许的。一掉块的长度或宽度不能超过壁厚的25%（最大不超过2mm),一在磁心任意边缘，掉块最多不能超过3处，各边缘加起来不能超过5处。掉块飞边图1环形磁心的掉块和飞边3.1.2裂纹与粘模（见图2）一允许垂直于磁路的裂纹(C1)存在，但不应超过壁厚的20%。一允许平行于磁路的裂纹(C2)存在，但不应超过相关磁心周长的12.5%(1/8)。一允许龟裂纹(C3)存在，（如：深度小于0.5mm)。一允许粘模(C4)痕迹，但其总面积不应超过相关表面总面积的25%。注：在任何情况下，有表面抉陷的毯心应满足相关电气性能的规范。1206:575767428078005:584908t中华人民共和国国家标准铁氧体磁心表面缺陷极限导则第4部分：环形磁心GB/T9634.4一2007/1EC60424-4:2001中国标准出版社出版发行北京西城区复兴门外三里河北街16号政编码：100045http:/http:/电话：(010)51299090、685220062007年8月第一版书号：1550661-29739版权专有侵权必究GB/T9634.4-2007举报电话：(010)68522006
