铁氧体磁心表面缺陷极限导则 第1部分：总则 GBT 9634.1-2002.pdf

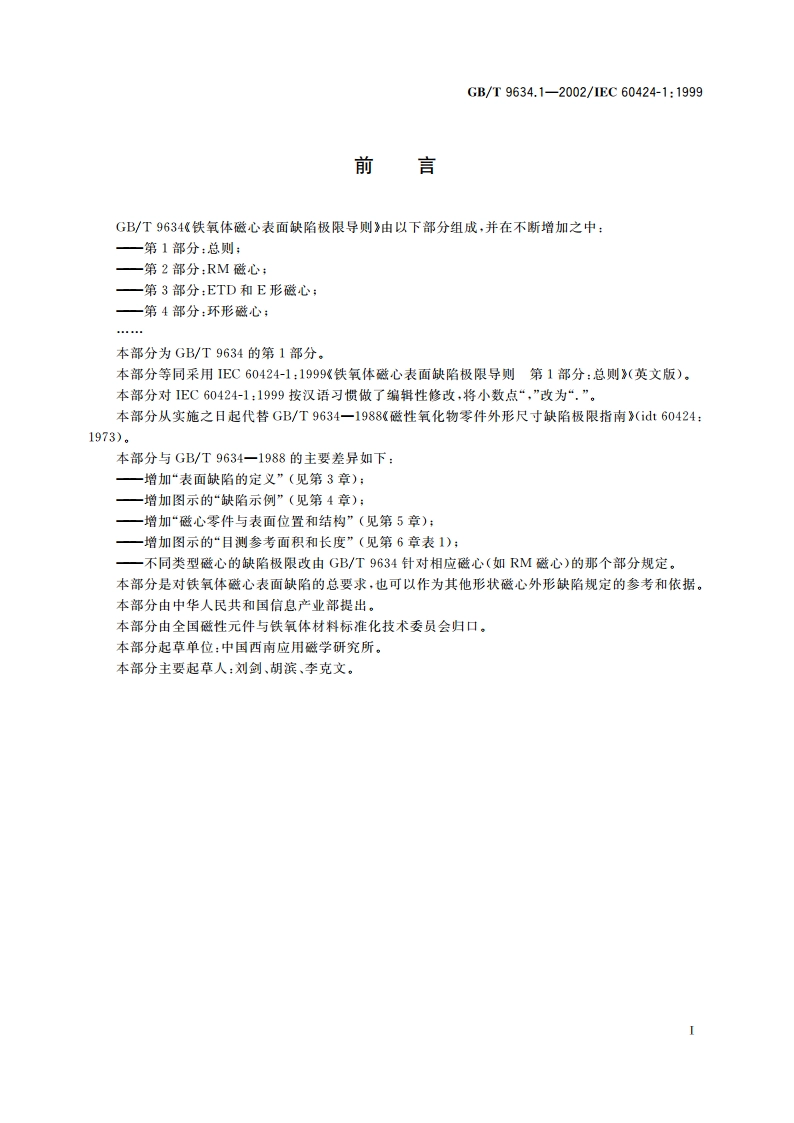

GB/T9634.1-2002/1EC60424-1:1999铁氧体磁心表面缺陷极限导则第1部分：总则1范围GB/T9634的本部分规定了关于铁氧体磁心表面缺陷容许极限的导则。本部分在铁氧体磁心制造厂和用户间有关表面缺陷的协商中作为通用导则使用。2基本要求由于制造方法和产品的物理特性，铁氧体磁心将会出现一定程度的物理缺陷，诸如掉块、不规则边缘、裂纹、毛边和粘模。这些表面缺陷的容许程度主要依据缺陷类型、位置与尺寸和磁心的结构。如果需要规定磁心系列（如：R磁心、罐形磁心、E形磁心、U形磁心和环形磁心等）的表面缺陷极限，就需要拟制对各类缺陷的容许程度表述非常详细的专门规范。磁心的所有表面应清洁且无松散的铁氧体颗粒或任何外来物质。本规定主要适用于配对接触表面。在不影响磁心磁性能的正常情况下，污渍、变色、表面裂纹或结晶应可接受。在不借助任何放大设备的情况下，可以检测到以下表述的缺陷。3表面缺陷的定义3.1掉块和不规则边缘chips and ragged edges掉块和不规则边缘是表面的材料缺损区域，它们大都是在搬运（运输、储存、供货等）或加工时造成的。所以，在绝大多数情况下，它们都位于表面的边缘（见图1）。不规则边缘应被看作是一系列宽度小于1mm的小掉块。裂纹不规则边缘毛边掉块一粘模图1表面缺陷示例3.2裂纹crack裂纹是一种深入磁心且宽度远小于长度的表面缺陷。所以，裂纹由其长度和位置限定（见图1）。3.3毛边flsh毛边是向磁心表面固有边缘延伸的尖锐薄边（见图1）。
