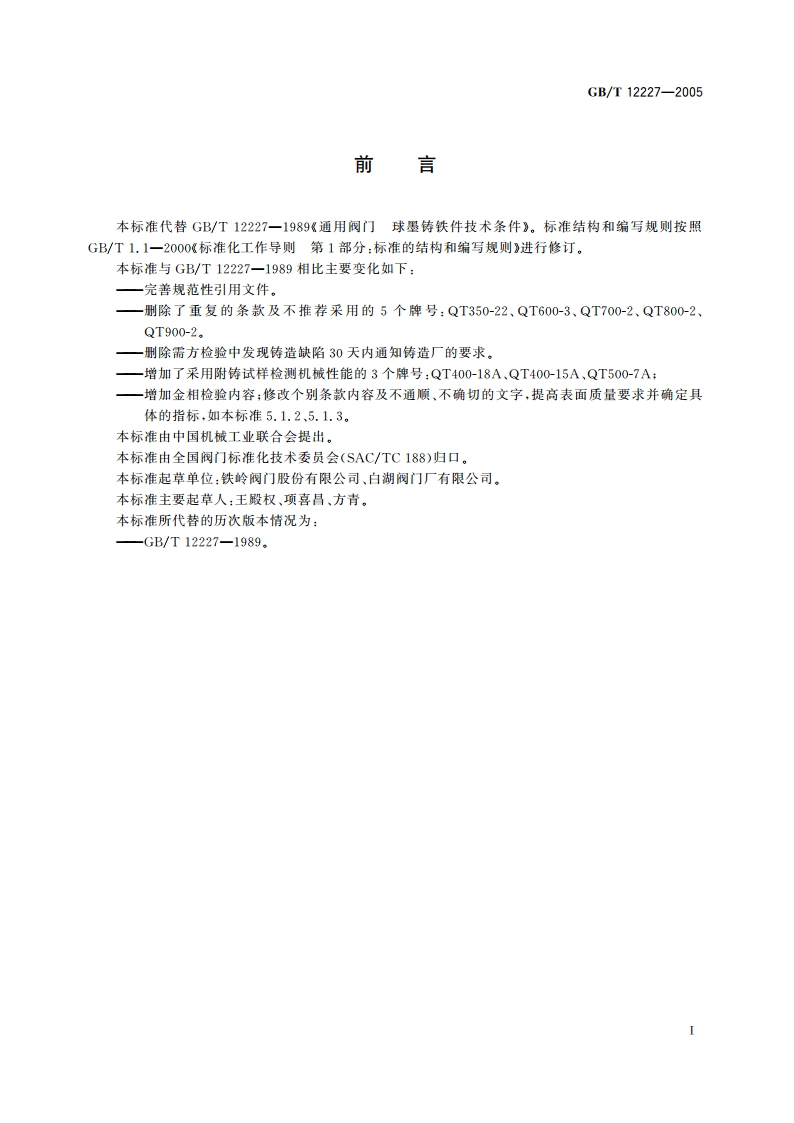

通用阀门 球墨铸铁件技术条件 GBT 12227-2005.pdf

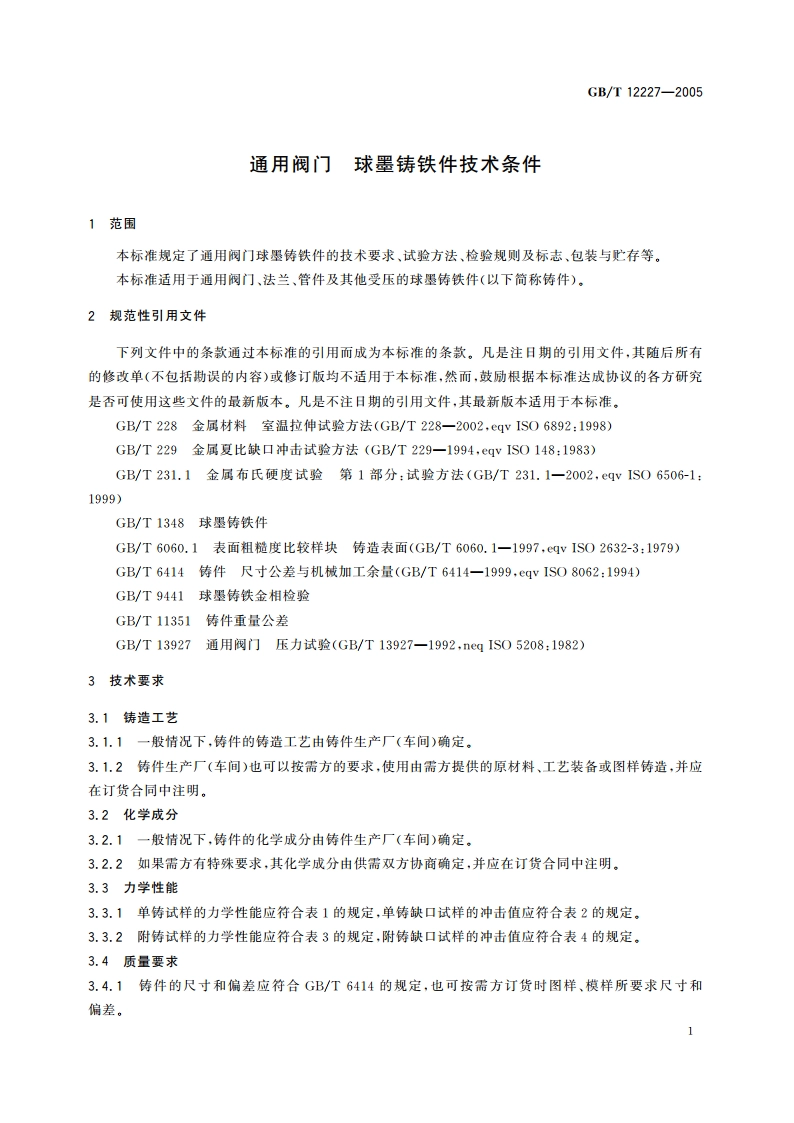

GB/T12227-2005表1单铸试样的力学性能抗拉强度屈服强度延伸常a/MPa参考值牌号do.:/MPa%硬度HB主要金相组织球化等级QT400-18400250130180铁素体QT400-1540025015130180铁素体不低于4级QT450-1045031010160210铁素体QT500-7500320170230铁素体十珠光体表2单铸缺口试样的冲击值最小冲击值a/(U/cm2)牌号室温23C土5C低温-20C土2C3个试样平均值最小值3个试样平均值最小值QT400-181411QT400-18L129注：字母L”表示该牌号在低温时应具有表2所列的冲击值，表3附铸试样的力学性能抗拉强度屈服强度延伸率%参考值牌号铸件壁厚/mma/MPaco.:/MPa硬度HB主要金相组织306039025018QT400-18A130180铁素体6020037024012306039025015QT400-15A130180铁素体60200370240白30604503007QT500-7A170240铁素体十珠光体60200420290注：字母“A”表示该牌号在附铸试样上测定的力学性能，以区别单铸试样上测定的力学性能。表4附铸缺口试祥的冲击值最小冲击值a/(/cm2)牌号铸件壁厚/mm室温23C土5C低温一20C土2C三个试样平均值最小值三个试样平均值最小值30601411QT400-18A60一200129一3060一129QT400-18Ai60200107注：字母“L”表示该牌号在低温时应具有表4所列的冲击值。3.4.2按照GB/T6414的规定或需方铸造图样、模样的规定，在铸件的必要部位应留出切削加工余量。3.4.3铸件的质量偏差应符合GB/T11351的规定。2
