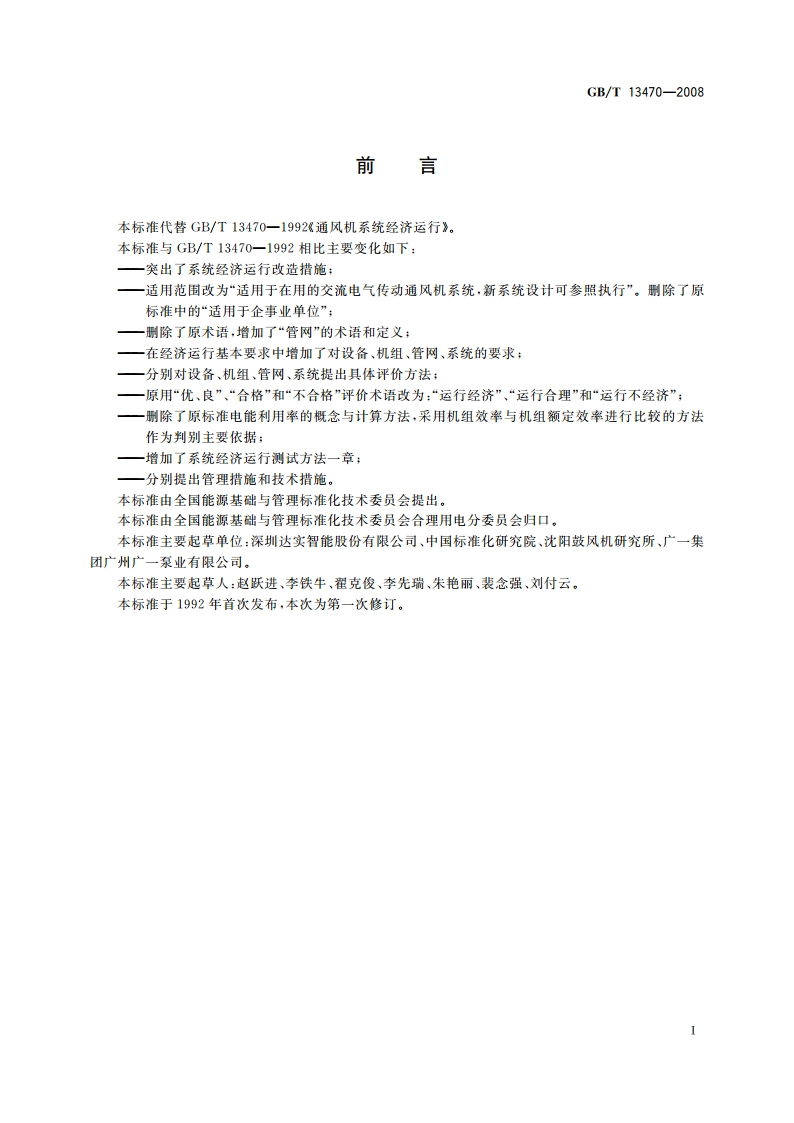

GB/T13470-2008前言本标准代替GB/T13470一1992通风机系统经济运行。本标准与GB/T13470一1992相比主要变化如下：一突出了系统经济运行改造措施：一适用范围改为“适用于在用的交流电气传动通风机系统，新系统设计可参照执行”。删除了原标准中的“适用于企事业单位”：一用除了原术语，增加了“管网”的术语和定义：在经济运行基本要求中增加了对设备、机组、管网、系统的要求：一分别对设备、机组、管网、系统提出具体评价方法：原用“优、良”、“合格”和“不合格”评价术语改为：“运行经济”、“运行合理”和“运行不经济”；一删除了原标准电能利用常的概念与计算方法，采用机组效苄与机组额定效常进行比较的方法作为判别主要依据：一增加了系统经济运行测试方法一章：一分别提出管理措施和技术措施。本标准由全国能源基础与管理标准化技术委员会提出。本标准由全国能源基础与管理标准化技术委员会合理用电分委员会归口。本标准主要起草单位：深圳达实智能股份有限公司、中国标准化研究院、沈阳鼓风机研究所、广一集团广州广一泵业有限公司。本标准主要起草人：赵跃进、李铁牛、翟克俊、李先瑞、朱艳丽、裴念强、刘付云。本标准于1992年首次发布，本次为第一次修订。GB/T13470-2008通风机系统经济运行1范围本标准规定了交流电气传动的通风机系统经济运行的基本要求、判别与评价方法、测试方法和改造措施。本标准适用于在用的交流电气传动通风机系统，新系统设计可参照执行。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T10178工业通风机现场性能试验GB/T12497三相异步电动机经济运行GB/T13466交流电气传动风机（泵类，空气压缩机）系统经济运行通则GB/T13467通风机系统电能平衡测试与计算方法GB/T13471节电措施经济效益计算与评价方法GB17167用能单位能源计量器具配备和管理通则GB18613中小型三相异步电动机能效限定值及能效等级GB/T19075工业通风机词汇及种类定义GB19761通风机能效限定值及节能评价值GB/T21056风机、泵类负载变频调速节电传动系统及其应用技术条件JB/T2977工业通风机、透平鼓风机和压缩机名词术语3术语和定义GB/T19075和JB/T2977确立的以及下列术语和定义适用于本标准。3.1管网duct network与通风机联接的通风管道以及管道上的阀门、过滤器、消声器、风口等附件的总称。4系统经济运行基本要求4.1原则要求通风机系统经济运行应符合GB/T13466的要求。4.2对设备要求4.2.1通风机的选型应符合以下要求：)满足系统的使用风压和风量：b)通风机的选择应符合GB19761的规定：c)设计运行工况点应在通风机制造厂规定的经济工作区内：d)根据负载特性确定通风机调节方式。4.2.2通风机配套的交流电动机应符合GB18613的规定。年运行时间大于3000h、负载率大于60%的电动机，应采用能效指标符合GB18613中节能评价值的电动机。GB/T13470-20084.2.3通风机宜采用直联方式，若采用皮带轮变速时，宜采用节能型平带或带齿的毛边V型带，以降低传动损失。4.2.4在满足工艺条件下，应选用适于负载特性的叶轮类型通风机。4.2.5设备的选型应采用寿命周期成本分析，选择经济性高的设备。4.3对机组要求4.3.1机组应与负载特性相匹配，机组控制设备应能满足运行工况变化的要求。4.3.2在装配多台机组时，应采用高效通风机承担基本负荷。采用通风机多台联合运行时，在满足工艺，安全及可靠运行的基础上，应使输送单位容积介质电耗最低。4.3.3当流量变化幅度在20%以内，对离心风机应采用进口导叶调节方式；对轴流风机应采用改变动、静叶片安装角的调节方式。4.3.4对于负荷变化较大及非连续运行工况，宜采用变频调速装置。变频调速装置的应用技术条件应符合GB/T21056的规定。4.4对管网要求4.4.1系统中管网应在优化生产工艺的条件下，确定合理配置方案和输送半径。4.4.2根据生产工艺要求，合理确定管材和管道尺寸。4.4.3合理布置管网，支管宜从主管的上面或侧面连接；减少90弯管及其他通流截面突变的管件，减少管道弯曲，通过降压分析和系统优化，降低管网阻力。应减少管网中的弯头、阀门、接头、变径等管件，减少管路附件阻力损失，4.4.4合理布局风机进出口管道，进出口管道应有必要的直管段。进口管道不应通过渐扩变径管、急弯管、突变收缩管相连；出口管道不应直接接90弯管、不应直接接突然扩大管。4.4.5对高速气流管网，转弯处应采用曲率半径大的弯管。分流与汇流时应采用30的Y形分支管。对中速或低速气流的管网，分流与汇流时应采用45”或30的Y形分支管。4.4.6管路阻力应平衡，各并联环路压力损失的相对差额在送排风系统中不大于10%。当通过调整管道断面仍无法达到要求时，宜安装调节装置。4.4.7通风机管道内风速应符合表1的要求。表1通风机管道内风速类型风速/(m/s)进口715风机出口1030民用3.54.5主管道工用69民用3分管道低速管道工用45通风管道民用2.5分上升管道工用4大气进气口2.5高速管道主管道2030谷物1530风力输送煤粉2040水泥20402
