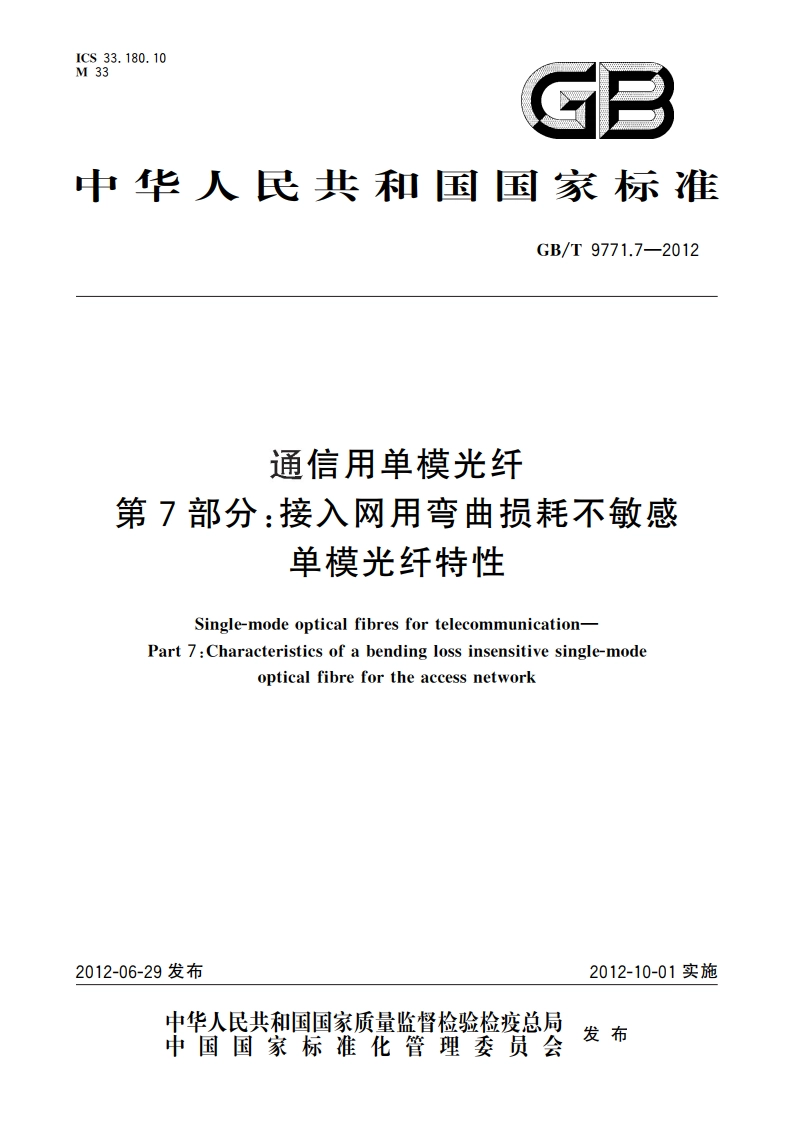

通信用单模光纤 第7部分：接入网用弯曲损耗不敏感单模光纤特性 GBT 9771.7-2012.pdf

GB/T9771.7-20125分类本部分规定了B6类接入网用弯曲损耗不敏感单模光纤的几何、光学、传输特性和机械、环境性能的要求，规定了光纤特性的测量方法。B6类光纤按照是否与B1.3类光纤兼容和弯曲等级两个分类原则分为B6.a1,B6.a2,B6.b2,B6.b3四个子类。其中B6.a1和B6.a2类光纤，适用于O、E、S、C和L波段(1260nm1625nm),满足B1.3类光纤的全部传输特性，并且在宏弯损耗参数上优于B1.3类光纤，根据弯曲性能，B6.a1类光纤的最小弯曲半径推荐为10mm,B6.a2类光纤的最小弯曲半径推荐为7.5mm:B6.b2和B6.b3类光纤，适用于室内短距离的通信传输，工作波长在1310nm,1550nm和1625m,不要求与B1.3类光纤相兼容，可以允许更小的模场直径、更大的衰诚系数，以及特殊的光纤结构等，因此与G.652光纤的熔接和连接较为特殊，根据弯曲性能，B6.b2类光纤的最小弯曲半径推荐为7.5mm,B6.b3类光纤的最小弯曲半径推荐为5mm,能够提供极小的弯曲条件下的应用。B6类光纤的简明分类原则，以及与1TU-TG.657(2009)的对应关系如表1所示。表1B6类光纤的简明分类原则以及与ITU-TG.657(2009)的对应关系本部分ITU-TG.657(2009)要求与BL.3类不要求与B1.3类要求与B1.3类不要求与B1.3类光纤兼容光纤兼容光纤兼容光纤兼容弯曲等级1B6.alG.657.A1一最小弯曲半径10mm弯曲等级2B6.a2B6.b2G.657.A2G.657.B2最小弯曲半径7.5mm弯曲等级3B6.b3G.657.B3最小弯曲半径5mm6要求6.1尺寸参数6.1.1尺寸参数技术指标B6类单模光纤的尺寸参数应符合表2定，表2B6类单模光纤的尺寸参数技术指标项目单位B6.al类B6.b2类B6.n2类B6.b3类1310nm模场直径m(8.69.5)土0.4(6.39.5)0.4包层直径m125.00.7芯/包层同心度误差um0.5
