钛-不锈钢复合板 GBT 8546-1987.pdf

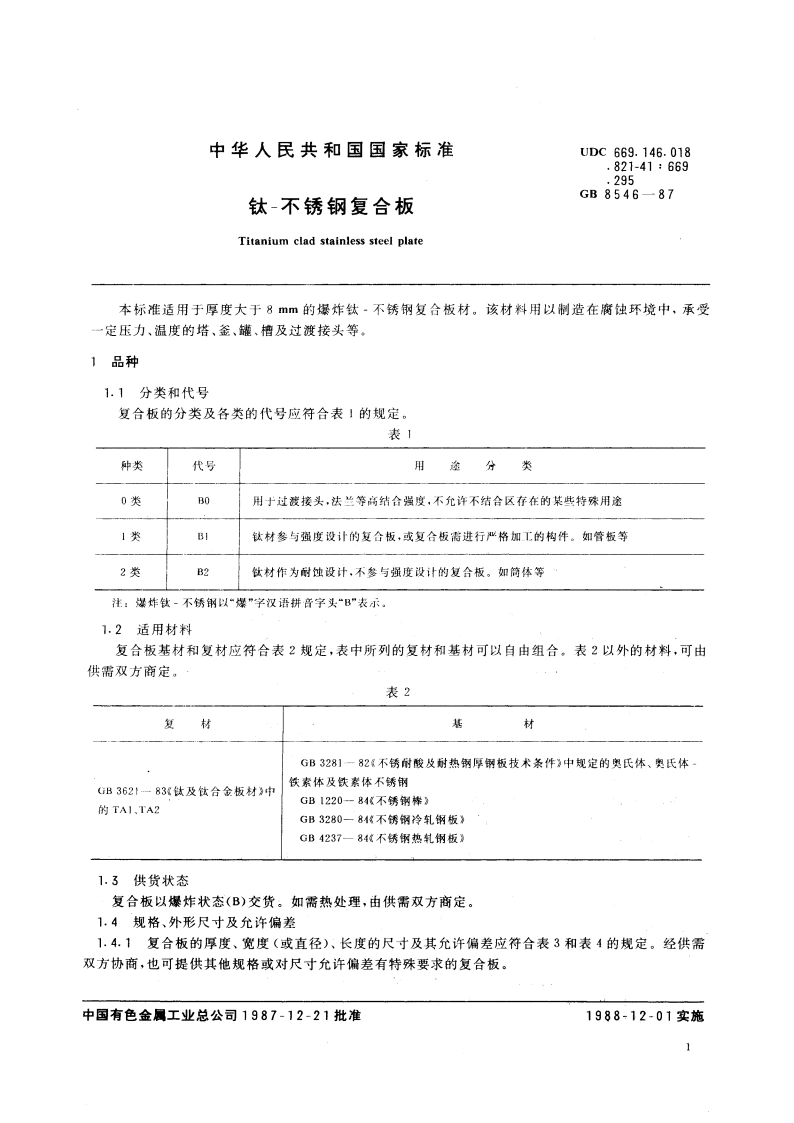

GB8546-87复合板的力学性能和工艺性能应符合表6的规定。表6拉伸试验剪切试验分离试验弯曲试验四抗拉强度06伸长常6剪切强度t分离强度弯曲角a弯芯直径DN/mm(kgf/mm%N/mm(kgf mm)N/mm(ksf/mm)度mm0类197274内弯时按(20)(28)基材标准，大于基材或内弯180，复材标准中不够2倍】类2.138外弯由复时取2倍。较低一方的(2214)材的标准外弯时为规定值确定2类138复合板厚(14)度的3倍注：复合板的抗拉强度理论下限标准值。按2.么.1计算。在弯曲部分的外侧不允许产生裂纹，复合界面不允许分层，2.2.1复合板的抗拉强度理论下限标准值按下列公式计算：ou=,十40t十t,式中：，一基材抗拉强度下限标准值，N/mm(kgf/mm):o:一复材抗拉强度下限标准值，N/mm(kgf/mm2);名一基材厚度，mm;名一复村厚度，mm。2.3结合面积复合板的结合状态、结合面积应符合表7的规定。表70类1类2结合面积结合而积大卡98%，单个不结合区的长度结合面积大于95以.，单个不结合区的面积100%不大于75mm,其面积不大于45cm不大于60cm2.4拼焊质量基材和复材的拼焊焊缝必须满足以下条件：,复材焊缝和基材焊缝应经无损检验，其判定标准及焊缝要求由双方协商：b.拼板最小板宽不小于300mm:c.基材和复材对接焊缝距离不小于100mm。2.5表面质量2.5.1复合板以原始表面交货，需方对表面有特殊要求时，由供需双方协商。2.5.2复合板表面不允许有裂纹及其他宏观缺陷。允许有不超出复材厚度公差之半的划伤、凹坑或压痕等缺陷。2,5.3复材表面未贯穿到基材的较小缺陷允许焊接修补。修补后的表面应与复材表面齐平。2.6其他要求如需方要求做其他特殊试验，由供需双方协商，3试验方法3.1化学成分仲裁分析方法3.1.1复材化学成分的仲裁分析方法按GB4698.14698.16一84针及钛合金化学分析方法进3
