通用机械和重型机械用圆柱齿轮 标准基本齿条齿廓 GBT 1356-2001.pdf

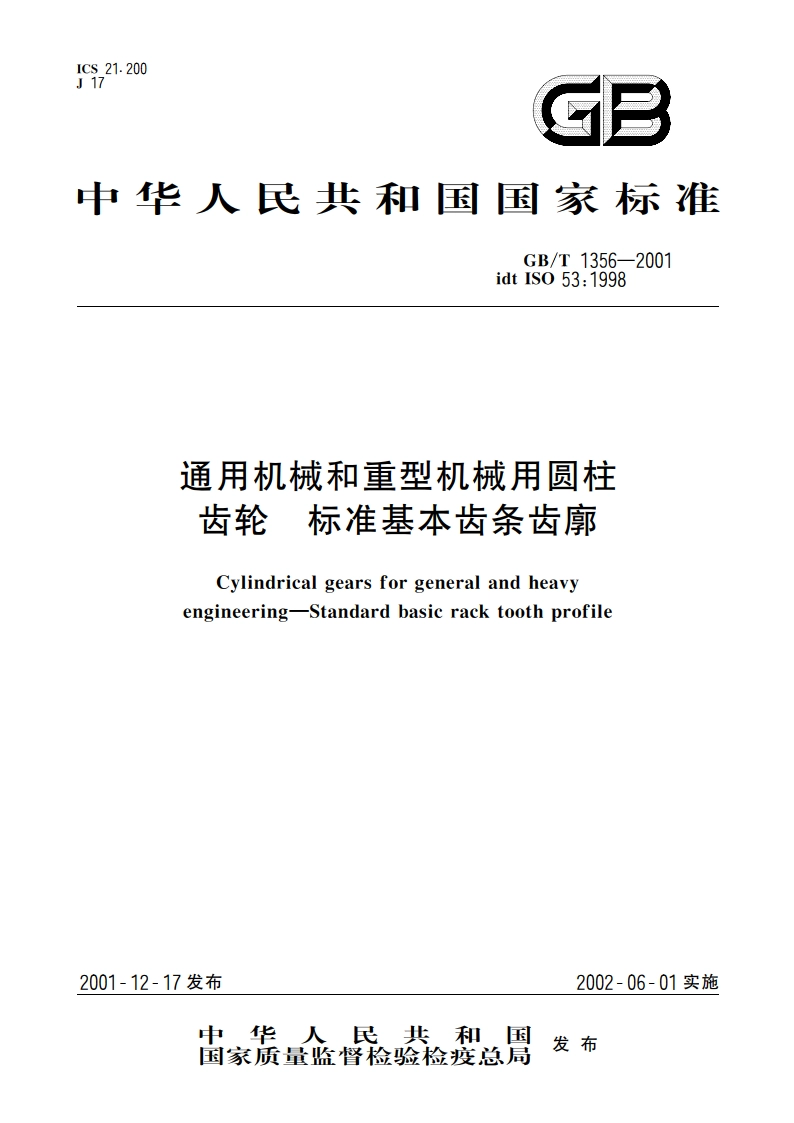

中华人民共和国国家标准通用机械和重型机械用圆柱GB/T1356-2001齿轮标准基本齿条齿廓idt1s053:1998代替GB/T1356一1988Cylindrical gears for general and heavyengineering-Standard basic rack tooth profile1范围本标准规定了通用机械和重型机械用渐开线圆柱齿轮（外齿或内齿）的标准基本齿条齿廓的几何参数。本标准适用于GB/T1357规定的标准模数。本标准规定的齿廓没有考虑内齿轮齿高可能进行的修正，内齿轮对不同的情况应分别计算。为了确定渐开线类齿轮的轮齿尺寸，在本标准中，标准基本齿条的齿廓仅给出了渐开线类齿轮齿廓的几何参数。它不包括对刀具的定义，但为了获得合适的齿廓，可以根据本标准基本齿条的齿廓规定刀具的参数。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1357一1987渐开线圆柱齿轮模数(neq IS054:1977)GB/T3374一1992齿轮基本术语(neq1S0/R1122-1:1983)3术语和定义在本标准中，除使用GB/T3374给出的术语、定义外，还采用下列术语、定义。3.1标准基本齿条齿廓标准基本齿条齿廓是指基本齿条的法向截面，基本齿条相当于齿数=，直径=的外齿轮（见图1)。注：标准基本齿条齿廓的轮齿介于齿顶处的齿顶线和与之平行的齿底部的齿根线之间。齿廓直线部分和齿根线之间的圆角是半径为Pr的圆弧，3.2相啮标准齿条齿廓相啮标准齿条齿廓是指齿条齿廓在基准线P一P上对你于标准基本齿条齿廓、且相对于标准基本齿条齿廓的半个齿距的齿廓（见图1）。4代号和单位代号和单位见表1。中华人民共和国国家质量监督检验检疫总局2001-12-17批准2002-06-01实施
