透射式电视灰度测试图
B型
GBT
6996.13-1986
透射
电视
灰度
测试
6996.13
1986

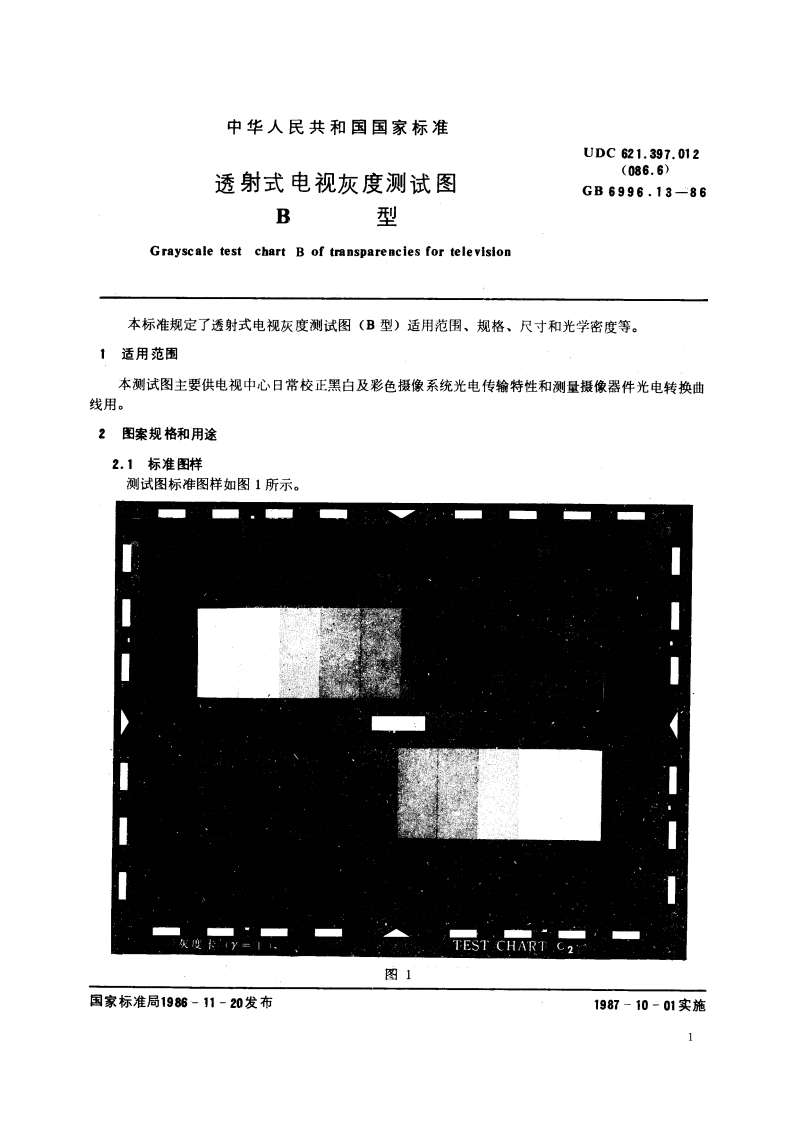

中华人民共和国国家标准UDC621.397.012(086.6)透射式电视灰度测试图GB6996.13-86B型Grayscale test chart B of transparencies for television本标准规定了透射式电视灰度测试图(B型)适用范围、规格、尺寸和光学密度等。1适用范围本测试图主要供电视中心日常校正黑白及彩色摄像系统光电传输特性和测量摄像器件光电转换曲线用。2图案规格和用途2.1标准图样测试图标准图样如图1所示。TEST CHART C2图1国家标准局1986-11-20发布1987-10-01实施1GB6996.13-86白块1.000.5024.00-1333+13.3330.0066.67133.3313.332.002.006.66图23.2定位三角尺寸定位三角为顶角40等腰三角形，其高度为4.00。3.3图案尺寸测试图图案尺寸如图3所示。0.220.270.330.390.470.560.680.841.101.8212.03.3-36.01.821.100.840.680.560.470.390.330.270.2217.1十9.066.67-133.33-图33
