软钎剂试验方法 第1部分：不挥发物质含量的测定 重量法 GBT 38265.1-2019.pdf

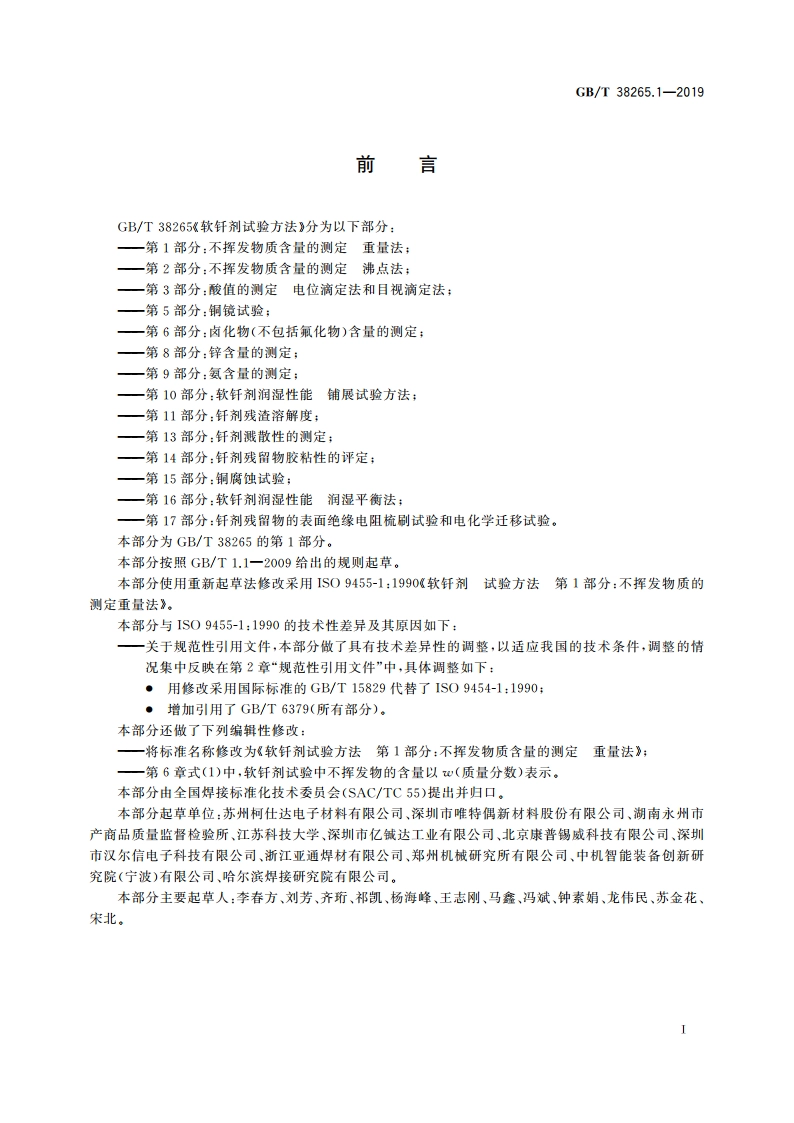

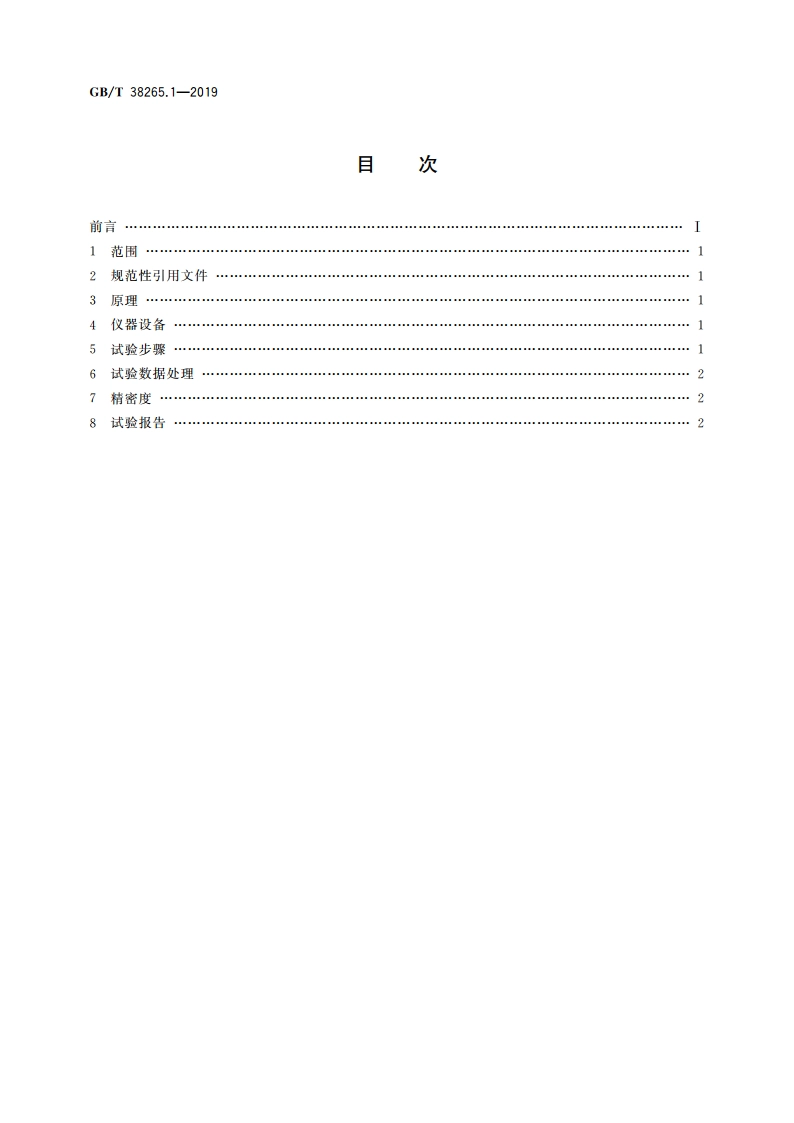

GB/T38265.1-2019软钎剂试验方法第1部分：不挥发物质含量的测定重量法1范围GB/T38265的本部分规定了重量法调定软轩剂中不挥发物质的含量，包括方法原理、仪器设备、试验步骤、试验数据处理、精密度、试验报告等。本部分适用于GB/T15829定义的类型1液态和膏状软仟剂。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T6379(所有部分)测量方法与结果的准确度（正确度与精密度）1S05725(所有部分)GB/T15829软钎剂分类与性能要求(GB/T15829一2008,1S09454-1:1990,IS09454-2:1998,M0D)3原理将淮备好的、已称重的软纤剂试样在沸水浴中加热，然后在炉中干燥以去除挥发物质。冷却后再次称重，计算不挥发物质的百分比含量。4仪器设备4.1培养皿，薄剖面玻璃，公称直径为100mm。4.2称量移液管，容量为20mL一25mL,用于液态软纤剂取样。43沸水浴，可盛装蒸榴水，具备加热条件，且能在沸腾条件下持续保温。4.4干燥箱，能够恒温在110土2，4.5干燥器，含有氧化硅胶干燥剂。5试验步骤5.1将培养皿(4,1)放人干燥箱(4.4)中干燥。在干燥器(4.5)中将培养皿冷却到室温，称量培养皿质量，精确至0.001g。5.2将适量的符合GB/T15829要求的软钎剂试样放人培养皿(5.1)中，称量其质量，精确至0.001g。确保培养皿中的软纤剂试样可产生0.5g1.0g不挥发物质。同时，在称重过程中应采取措施防止挥发物质的损失。对于液态软钎剂试样，宜使用称量移液管(4.2)取样。5.3将培养皿(5.2)在沸水浴(4.3)中加热，使其中的挥发物质充分蒸发。
