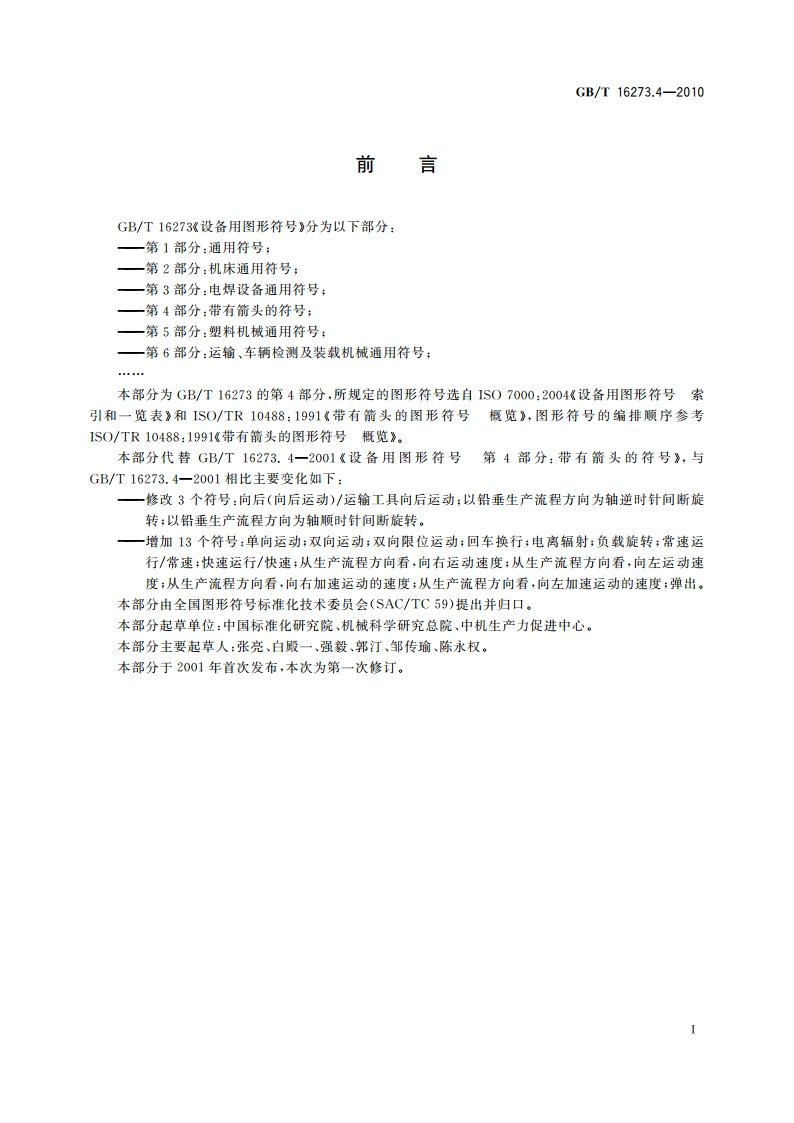

GB/T16273.4-2010前言GB/T16273设备用图形符号分为以下部分：一第1部分：通用符号：一第2部分：机床通用符号：一第3部分：电焊设备通用符号：一第4部分：带有箭头的符号：一第5部分：塑料机械通用符号；一第6部分：运输、车辆检测及装载机械通用符号：n本部分为GB/T16273的第4部分，所规定的图形符号选自IS07000:2004设备用图形符号索引和一览表和ISO/TR10488:1991带有箭头的图形符号概览，图形符号的编排顺序参考I0/TR10488:1991带有箭头的图形符号概览.本部分代替GB/T16273.4一2001设备用图形符号第4部分：带有箭头的符号，与GB/T16273.4一2001相比主要变化如下：一修改3个符号：向后（向后运动）/运输工具向后运动；以铅垂生产流程方向为轴逆时针间断旋转；以铅垂生产流程方向为轴顺时针间断旋转。一增加13个符号：单向运动：双向运动：双向限位运动：回车换行：电离辐射：负载旋转：常速运行/常速：快速运行/快速：从生产流程方向看，向右运动速度：从生产流程方向看，向左运动速度；从生产流程方向看，向右加速运动的速度；从生产流程方向看，向左加速运动的速度；弹出。本部分由全国图形符号标准化技术委员会(SAC/TC59)提出并归口，本部分起草单位：中国标准化研究院、机械科学研究总院、中机生产力促进中心。本部分主要起草人：张亮、白段一、强毅、郭门汀、邹传瑜、陈永权。本部分于2001年首次发布，本次为第一次修订。
