碳素结构钢冷轧钢带 GBT 716-1991.pdf

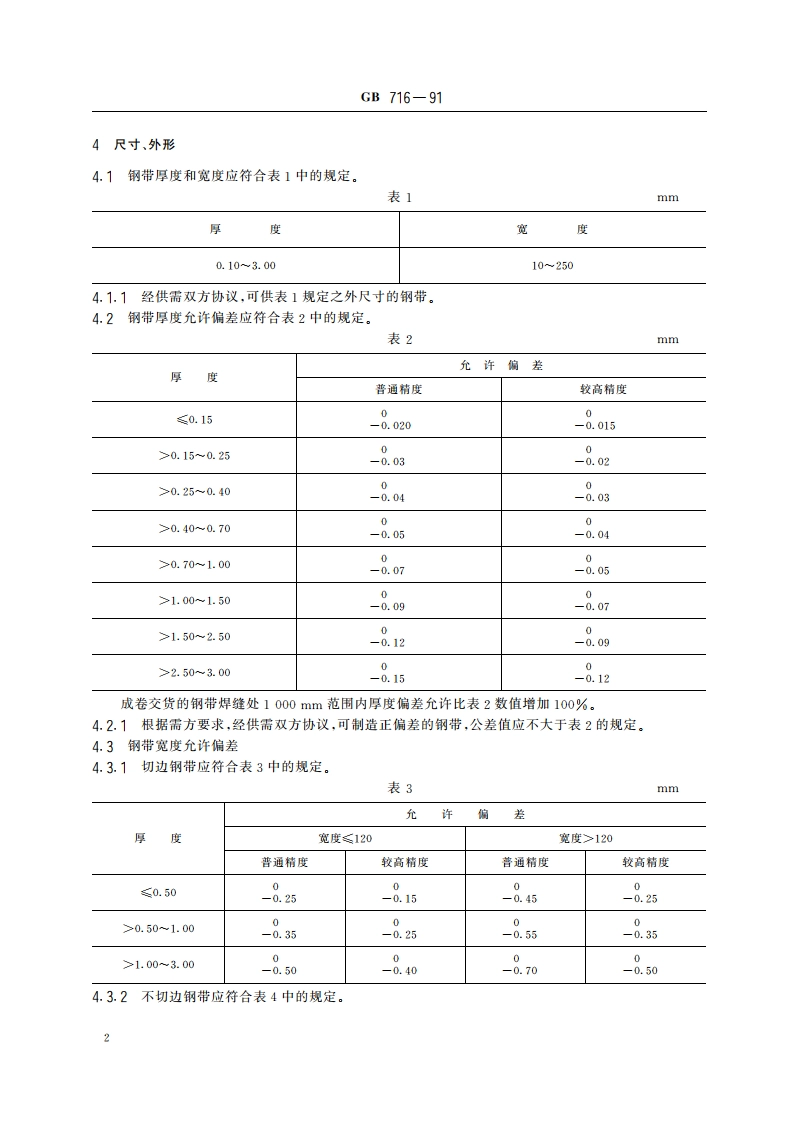

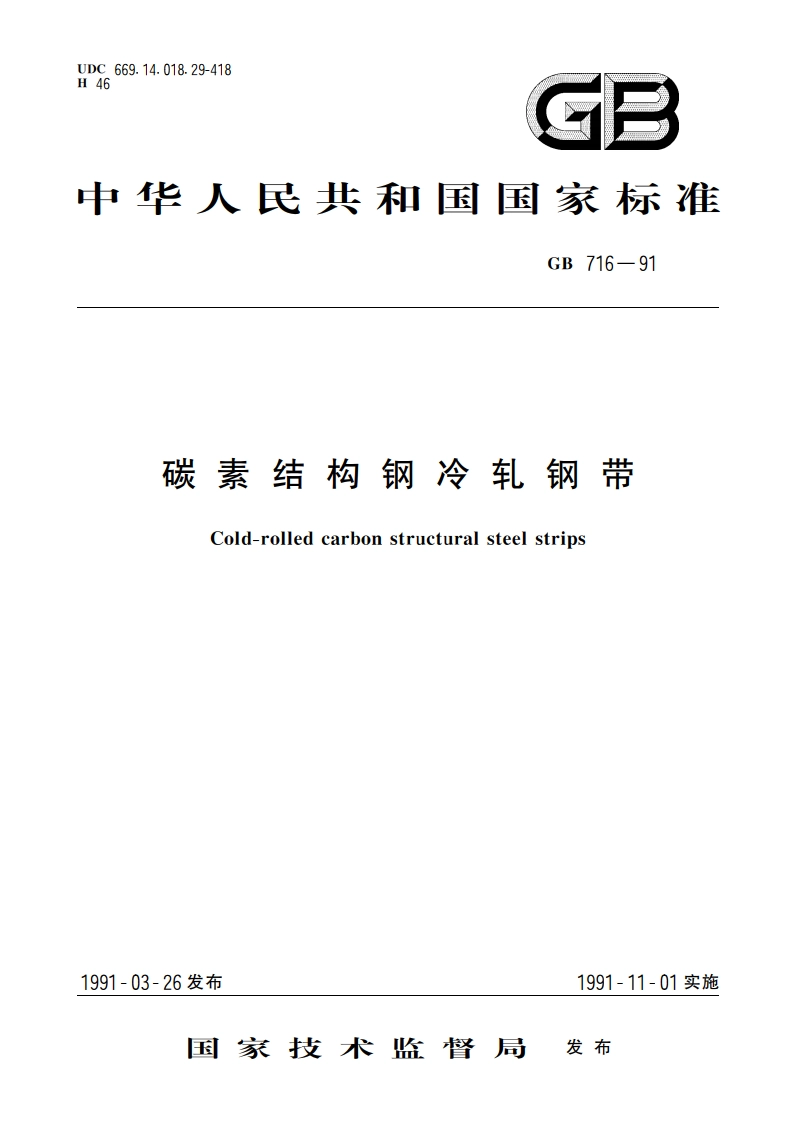

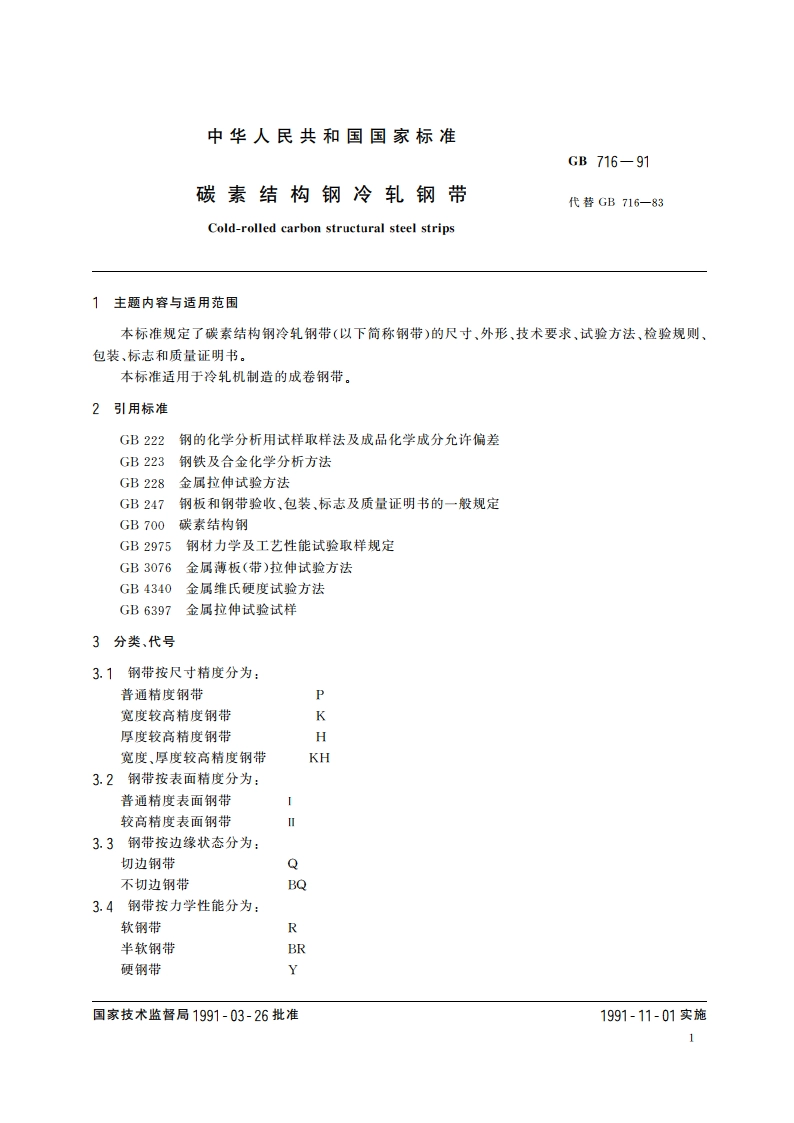

中华人民共和国国家标准GB716-91碳素结构钢冷轧钢带代替GB716一83Cold-rolled carbon structural steel strips1主题内容与适用范围本标准规定了碳素结构钢冷轧钢带（以下简称钢带）的尺寸、外形、技术要求、试验方法、检验规则、包装、标志和质量证明书。本标准适用于冷轧机制造的成卷钢带。2引用标准GB222钢的化学分析用试样取样法及成品化学成分允许偏差GB223钢铁及合金化学分析方法GB228金属拉伸试验方法GB247钢板和钢带验收、包装，标志及质量证明书的一般规定GB700碳素结构钢GB2975钢材力学及工艺性能试验取样规定GB3076金属薄板（带）拉伸试验方法GB4340金属维氏硬度试验方法GB6397金属拉伸试验试样3分类、代号3.1钢带按尺寸精度分为：普通精度钢带P宽度较高精度钢带K厚度较高精度钢带H宽度、厚度较高精度钢带KH3.2钢带按表面精度分为：普通精度表面钢带较高精度表面钢带3.3钢带按边缘状态分为：切边钢带Q不切边钢带BQ3.4钢带按力学性能分为：软钢带R半软钢带BR硬钢带国家技术监督局1991-03-26批准1991-11-01实施1GB716-915.4较高精度的钢带表面，除允许有深度或高度不大于钢带厚度允许偏差之半的个别的凹面、凸块、压痕、结疤、纵向刮伤或划痕外，不得有其他缺陷。5.5在切边钢带的边缘上，允许有深度不大于钢带宽度允许偏差之半的切割不齐和尺寸不大于厚度允许偏差的毛刺。5.6在不切边钢带的边缘上允许有深度不大于表8规定的裂边。表8mm裂边厚度用热带直接轧制的用热带纵剪后轧制的0.500.501.0021.003.0035,7需方对钢带性能和交货状态有特殊要求时，则由供需双方按协议规定执行。6试验方法6.1钢带用肉眼作外观检查。6.2用通用量具在钢带有效长度内测量钢带厚度。宽度大于20mm的钢带，切边的应在距边缘不小于5mm处测量厚度，不切边的应在距边缘不小于10mm处测量厚度，宽度不大于20mm的钢带，应在钢带中部测量厚度。6.3测量镰刀弯时，将钢带受检部分放于平板上，并将1m长的直尺靠贴钢带的凹边，测量钢带与直尺之间的最大距离。6.4测量不平度时，将钢带受检部自由地放在平台上，除钢带本身重量外，不加任何外力，测量钢带下表面与平台之间的最大距离。6.5每批钢带的试验项目、取样数量、取样方法和试验方法应符合表9的规定。6.5.1拉伸试验的试样应符合GB6397中的规定，当计算的比例标距小于25mm时取25mm,试样宽度均为20mm.6.5.2厚度小于0.15mm,经供需双方协议，也可测定拉伸性能。表9试验项目取样数量取样方法试验方法化学成分每炉罐号一个GB222GB223(熔炼分析)GB228GB2975GB3076力学性能从二卷钢带的内GB6397试样P8、P4外图各取一个试样GB43407检验规则7.1钢带应成批验收，每批应由同一牌号、同一规格和同一类别钢带组成。7.2不切头尾钢带，头尾不作考核部分长度应不大于表10中的规定。
