碳化钨钢结硬质合金技术条件及其力学性能的测试方法 GBT 10417-2008.pdf

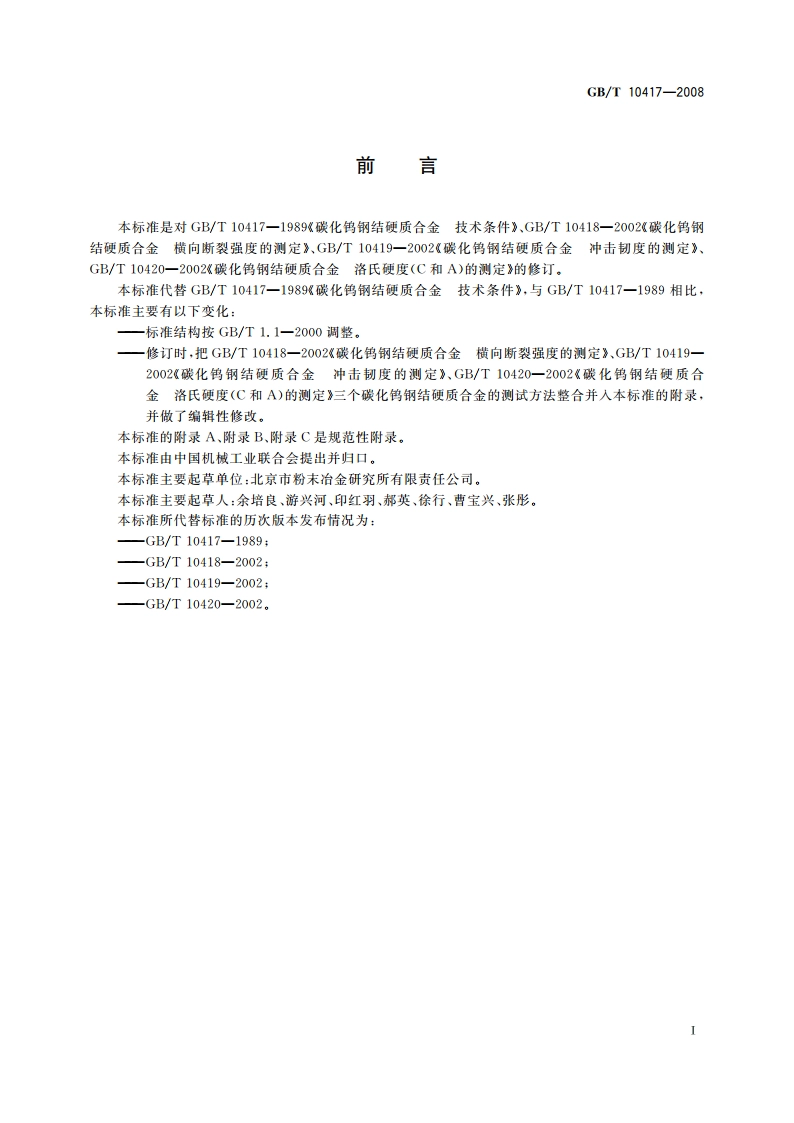

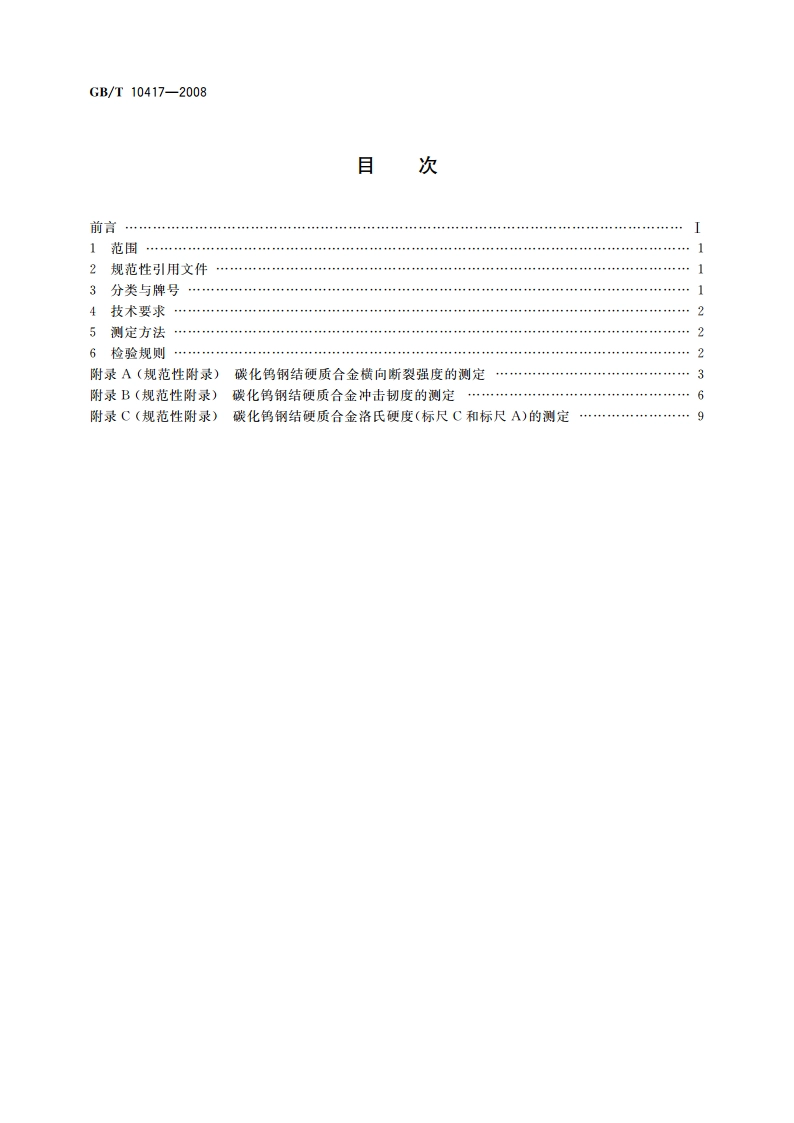

ICS77.080H72中华人民共和国国家标准GB/T10417一2008代楷GB/T10417一1989，GB/T1041810420一2002碳化钨钢结硬质合金技术条件及其力学性能的测试方法Specifications for steel-bonded tungsten carbides andtest method of its mechanical properties2008-08-11发布2009-02-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T10417-2008碳化钨钢结硬质合金技术条件及其力学性能的测试方法1范围本标准规定了以碳化钨作硬质相、合金钢作粘结相的碳化钨钢结硬质合金（以下简称“材料”）制品技术条件，以及碳化钨钢结硬质合金的横向断裂强度、冲击韧度和洛氏硬度的测定方法。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T230.1金属洛氏硬度试验第1部分：试验方法(A,B、C、D、E、F、G、H、K,N、T标尺)(GB/T230.1-2004,1S06508-1:1999,M01D)GB/T3808摆锤式冲击试验机的检验(GB/T3808一2002，IS0148-2:1998,MOD)GB/T3850致密烧结金属材料与硬质合金密度测定方法(GB/T3850一1983，evIS03369:1975)GB/T4309粉末治金材料分类和牌号表示方法GB/T10623一1989金属力学性能试验术语3分类与牌号3.1根据GB/T4309,本标准规定的材料属于粉末治金工具材料中的一种，按其硬质相与粘结相的成分组成，分为3种牌号，规定于表1。表1碳化钨钢结硬质合金化学成分（质量分数）%硬质相粘结相牌号WC总量CrMoNiMnFeF300050500.51.00.5余量F300140600.60.81.71.70.5余量F300230700.40.80.61.6余量3.2由于制造、加工和使用特点，材料有以下4种状态：a)烧结态一用粉末冶金方法制成烧结坯的状态：b)烧结退火态一烧结坯经退火处理后的状态：)锻造态一烧结态或烧结退火态的毛坯，经锻造并退火处理后的状态：d)淬火回火态一经加工和淬火并回火处理，材料达到所要求性能的使用状态。3.3材料牌号采用汉语拼音字母和阿拉伯数字组成6位符号的方法标记，各位符号代表的意义规定于表2。表2材料标记符号及代表意义符号位数交号符号意义第1位汉语拼音字母：表示粉末治金材料第2位阿拉伯数字：3表示工具材料第3位阿拉伯数字：0表示钢结硬质合金
