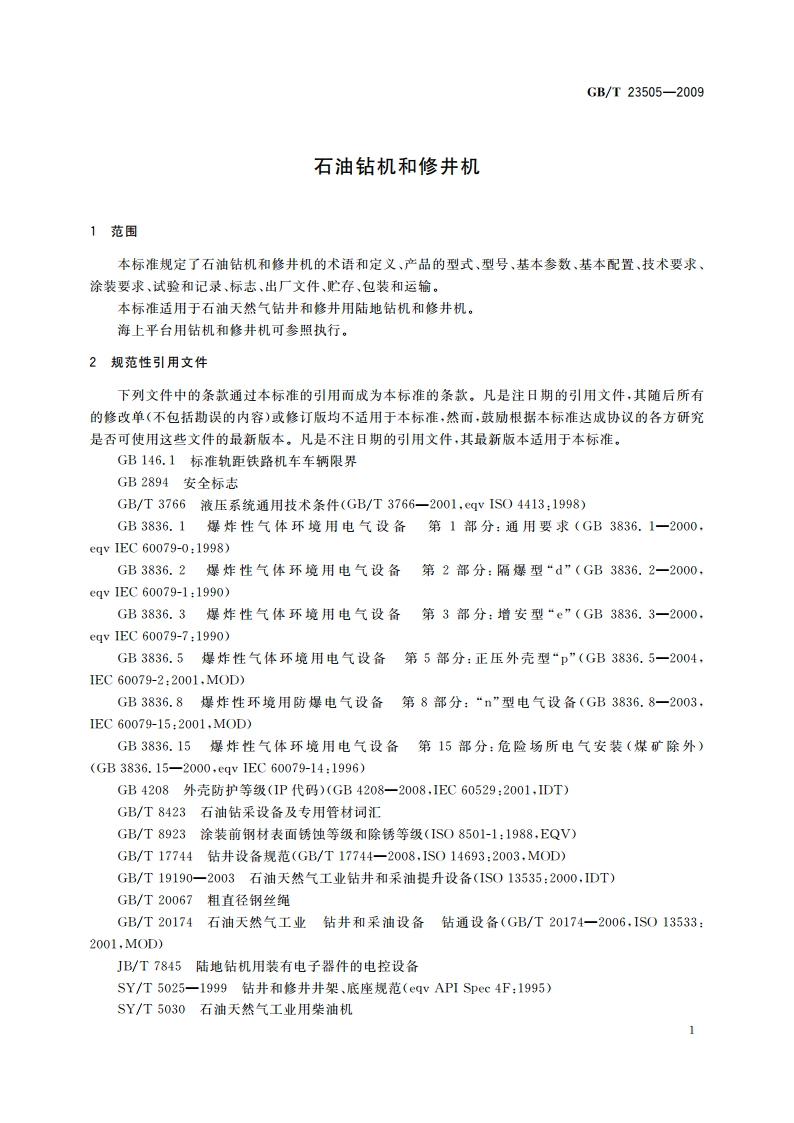

GB/T23505-2009石油钻机和修井机1范围本标准规定了石油钻机和修井机的术语和定义、产品的型式、型号、基本参数、基本配置、技术要求、涂装要求、试验和记录、标志、出厂文件、贮存、包装和运输。本标准适用于石油天然气钻井和修井用陆地钻机和修井机。海上平台用钻机和修井机可参照执行。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB146.1标准轨距铁路机车车辆限界GB2894安全标志GB/T3766液压系统通用技术条件(GB/T3766-2001,eqv IS04413:1998)GB3836.1爆炸性气体环境用电气设备第1部分：通用要求(GB3836.1一2000，egv1EC60079-0:1998)GB3836.2爆炸性气体环境用电气设备第2部分：隔爆型“d”(GB3836.2一2000，eqv1EC60079-1:1990)GB3836.3爆炸性气体环境用电气设各第3部分：增安型“”(GB3836.3一2000，cqv1EC60079-7:1990)GB3836.5爆炸性气体环境用电气设备第5部分：正压外壳型“p”(GB3836.5一2004，IEC60079-2:2001,M0D)GB3836.8暴炸性环境用防爆电气设备第8部分：“n”型电气设备(GB3836.8一2003，IEC60079-15:2001,M0D)GB3836.15爆炸性气体环境用电气设备第15部分：危险场所电气安装（煤矿除外）(GB3836.15-2000,eqv IEC60079-14:1996)GB4208外壳防护等级(IP代码)(GB4208-2008,IEC60529:2001,IDT)GB/T8423石油钻采设备及专用管材词汇GB/T8923涂装前钢材表面锈蚀等级和除锈等级(1S08501-1:1988,EQV)GB/T17744钻井设备规范(GB/T17744一2008，IS014693:2003,M0D)GB/T19190一2003石油天然气工业钻井和采油提升设备(1S013535:2000,IDT)GB/T20067粗直径钢丝绳GB/T20174石油天然气工业钻井和采油设各钻通设备(GB/T20174一2006，IS013533:2001,M0D)JB/T7845陆地钻机用装有电子器件的电控设备SY/T5025一1999钻井和修井井架、底座规范(eqv API Spec4F:1995)SY/T5030石油天然气工业用柴油机GB/T23505-2009SY/T5053.2钻井井口控制设备及分流设备控制系统规范(SY/T5053.2一2007，API Spec16D:2004,1DT)SY/T5112钻井和采油提升设备规范（不规定级别）(SY/T5112一2008，API Spec8A:1997,MOD)SY/T5170石油天然气工业用钢丝绳规范(SY/T5170一2008，API Spec9A:2004,MOD)SY/T5244钻井液循环管汇SY/T5323节流和压井系统(SY/T5323一2004，API Spee16C:1993,IDT)SY/T5466钻前工程及井场布置技术要求SY/T5612石油钻井液固相控制设备规范SY/T5957井场电器安装技术要求SY/T6228油气井钻井及修井作业职业安全的推荐作法(SY/T6228一1996，qv API RP54:1992)SY/T6680一2007石油钻机和修井机出厂验收规范SY/T10041石油设施电器设备安装一级一类和二类区域划分的推荐做法(SY/T10041一2002，idt API RP 500:1997)1S012944-2色漆和清漆防护漆体系对钢结构的腐蚀保护第2部分：环境分类1S012944-5:1998色漆和清漆防护漆体系对钢结构的腐蚀保护第5部分：防护涂料体系3术语、定义和缩路语GB/T8423确立的以及下列术语、定义和缩略语适用于本标准。3.1术语和定义3.1.1名义钻深范围nominal range of drilling depth钻机和修井机在规定的钻井绳数下，使用一定的钻柱时的钻井和修井深度范围。3.1.2名义修井深度nominal workover depth修井机在规定的游动系统有效绳数下，用不同的管柱修井时的最大深度。3.1.3最大钩载maximum hook load钻机或修井机在规定的最多绳数下起下管柱、处理事故或进行其他特殊作业时，大钩不允许超过的载荷，3.1.4额定钩载rating hook load修井机在规定的绳数下，正常修井作业中允许大钩承受的由最大钻柱在空气中的重量所产生的载荷。3.1.5设计安全系数design safetyactor设计安全系数等于所用材料规定的最小屈服强度与最大许用应力之比。3.1.6钻并绳数number of wireline用于正常起下钻柱及钻进时，游动系统中除快绳和死绳之外的工作绳数。2
