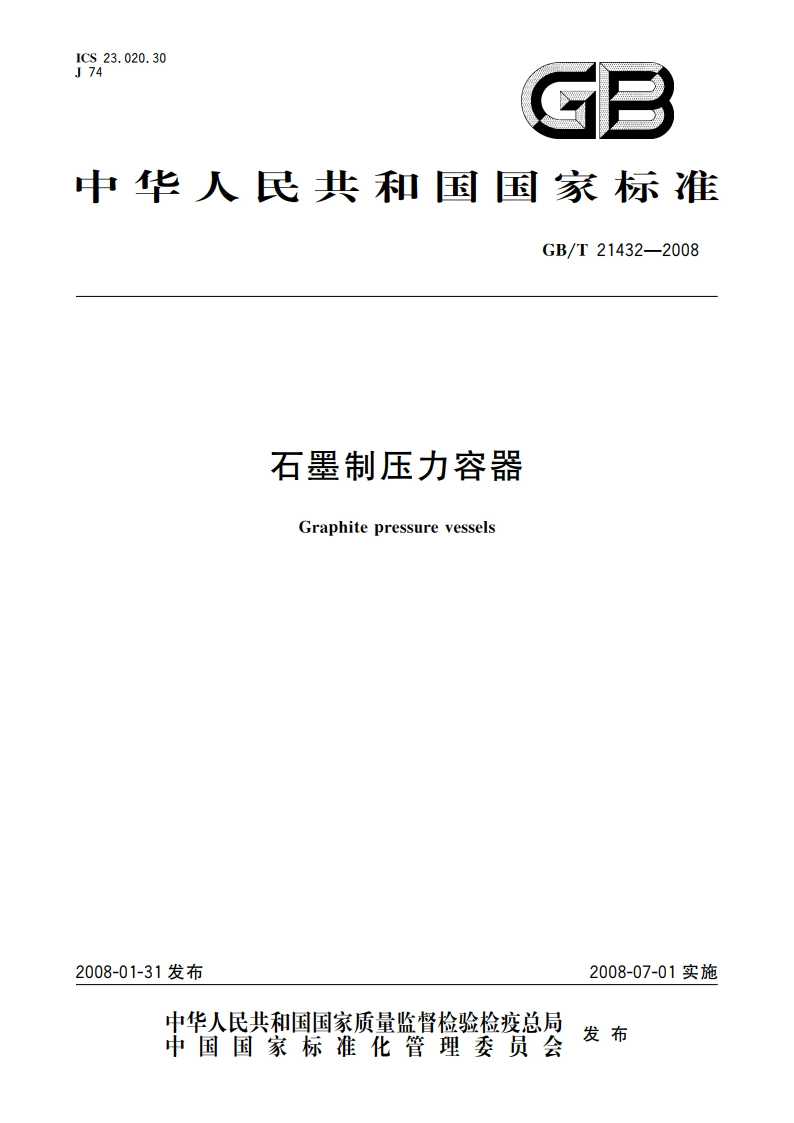

石墨制压力容器 GBT 21432-2008.pdf

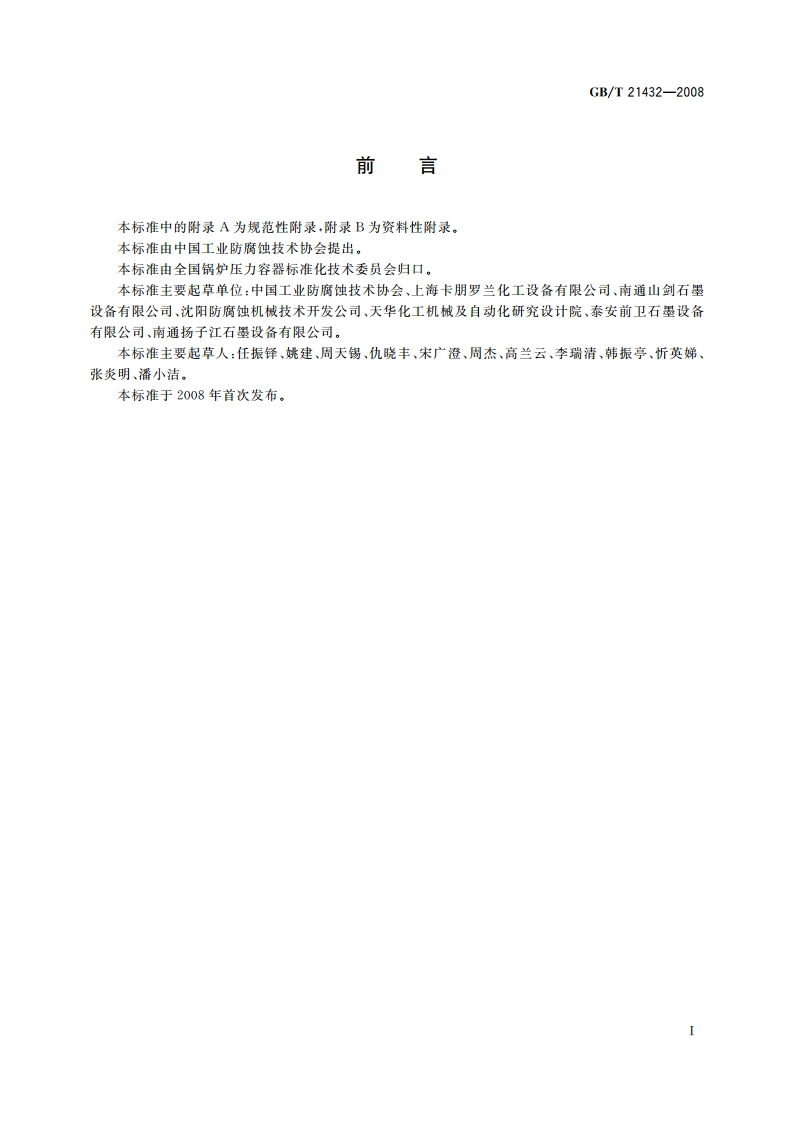

GB/T21432-2008前言本标准中的附录A为规范性附录，附求B为资料性附录。本标准由中国工业防腐蚀技术协会提出。本标准由全国锅炉压力容器标准化技术委员会归口。本标准主要起草单位：中国工业防腐蚀技术协会、上海卡朋罗兰化工设备有限公司、南通山剑石墨设备有限公司、沈阳防腐蚀机械技术开发公司、天华化工机械及自动化研究设计院、泰安前卫石墨设备有限公司、南通扬子江石墨设备有限公司。本标准主要起草人：任振锋、姚建、周天锡、仇晓丰、宋广澄、周杰、高兰云、李瑞清、韩振亭、忻英娣、张炎明、潘小洁。本标准于2008年首次发布。IGB/T21432-2008石墨制压力容器1范围1.1本标准规定了石墨制压力容器（以下简称容器）的设计、材料、制造、检验验收和储运的要求，1.2本标准适用于工作压力大于或等于0.1MPa、小于或等于2.4MPa、且压力与容积的乘积大于或等于2.5MP阳L的盛装气体、液化气体和最高工作温度高于或等于标准沸点的液体的各种石墨制压力容器，其适用温度为一60C400。1.3容器中的金属制受压元件应符合GB150,GB151的有关规定，非受压钢制零部件应符合JB/T4735的有关规定。1.4本标准不适用于下列石墨容器：a)直接用火焰加热的石墨容器：b)核能装置中的石墨容器：c)浇铸石墨：d)主要应力由金属外壳承受的石墨砖板衬里设备。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB150钢制压力容器GB151管壳式换热器GB/T1431炭素材料耐压强度测定方法GB/T1804一般公差未注公差的线性和角度尺寸的公差(GB/T1804一2000，qvIS02768-1:1989)GB/T6155炭素材料真密度测定方法GB/T8721炭素材料抗拉强度测定方法GB/T9439灰铁铸件GB/T13465.1不透性石墨材料力学性能试验方法总则GB/T13465.2不透性石墨材料抗弯强度试验方法GB/T13465.3不透性石墨材料抗压强度试验方法HG/T2059不透性石墨管技术条件HG/T2378石墨粘接剂粘接抗拉强度试验方法HG/T2379石墨粘接剂估接剪切强度试验方法HG/T2380石墨酚醛粘接剂收缩率试验方法HG/T2381不透性石墨管水压爆破试验方法HG/T2642不透性石墨材料抗拉强度试验方法JB/T4711压力容器涂叛与运输包装JB/T4735钢制焊接常压容器YB/T119炭素材料体积密度测定方法YB/T2818石辈块
