烧结金属材料室温压缩强度的测定 GBT 6525-1986.pdf

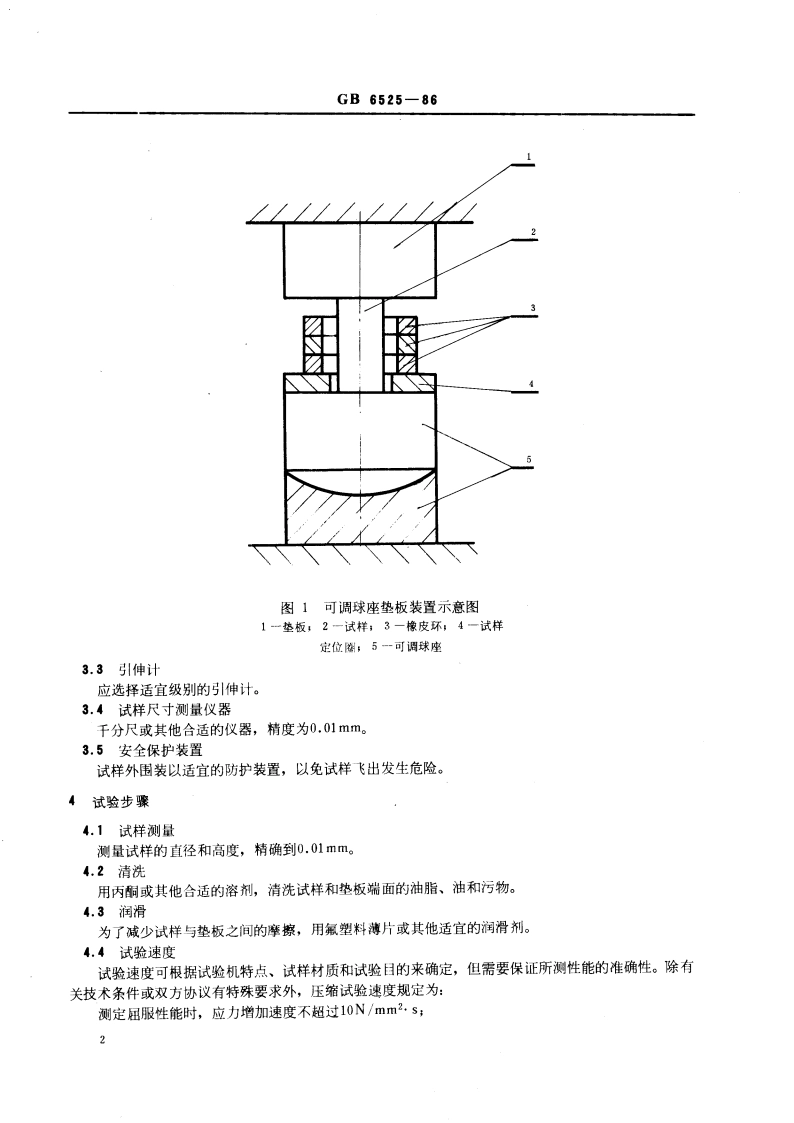

UDC621.762.11:620.173GB中华人民共和国国家标准GB6525-86烧结金属材料室温压缩强度的测定Sintered metal materials-Determination ofcompression strength at room temperature1986-06-23发布1987-05-01实施国家标佳局批准GB6525-86图】可调球座垫板装置示意图1一垫板，2一试样；3一橡皮环，4一试样定位W；5一可调球座3.3引伸计应选择适宜级别的引伸计。3.4试样尺寸测量仪器千分尺或其他合适的仪器，精度为0.01mm。3.5安全保护装置试样外围装以适宜的防护装置，以免试样飞出发生危险。4试验步骤4.1试样测量测量试样的直径和高度，精确到0.01mm。4.2清洗用丙酮或其他合适的溶剂，清洗试样和垫板端面的油脂、油和污物。4.3润滑为了减少试样与垫板之间的摩擦，用氟塑料薄片或其他适宜的润滑剂。4.4试验速度试验速度可根据试验机特点、试样材质和试验目的来确定，但需要保证所测性能的准确性。除有关技术条件或双方协议有特殊要求外，压缩试验速度规定为：测定屈服性能时，应力增加速度不超过10N/mm2,s;2GB6525-865.3.2塑性材料在压缩试验中，试样不以爆裂形式破坏，抗压强度在应力一应变图或负荷-变形图中，测出预先规定变形量相应的应力。计算方法同5.3.1。6试验报告6.1报告结果应不少于五个试样测定值的算术平均值。按四舍六人五单双法修约到三位有效数字。6.2试验报告应包括下面内容：a。本标准号，b.试样编号；c,试样材质及其特点：d.试样破裂方式；e.润滑剂种类，.试验机类型；g.试验结果，h.可能影响试验结果的任何现象的细节。附加说明：本标准由中华人民共和国冶金工业部、中国有色金属工业总公司提出。本标准由冶金工业部钢铁研究总院和北京市粉末冶金研究所负责起草。本标准主要起草人田淑岩、陈维、郑淑英、夏公田、姜报春。4
