特低电压(ELV)限值 GBT 3805-2008.pdf

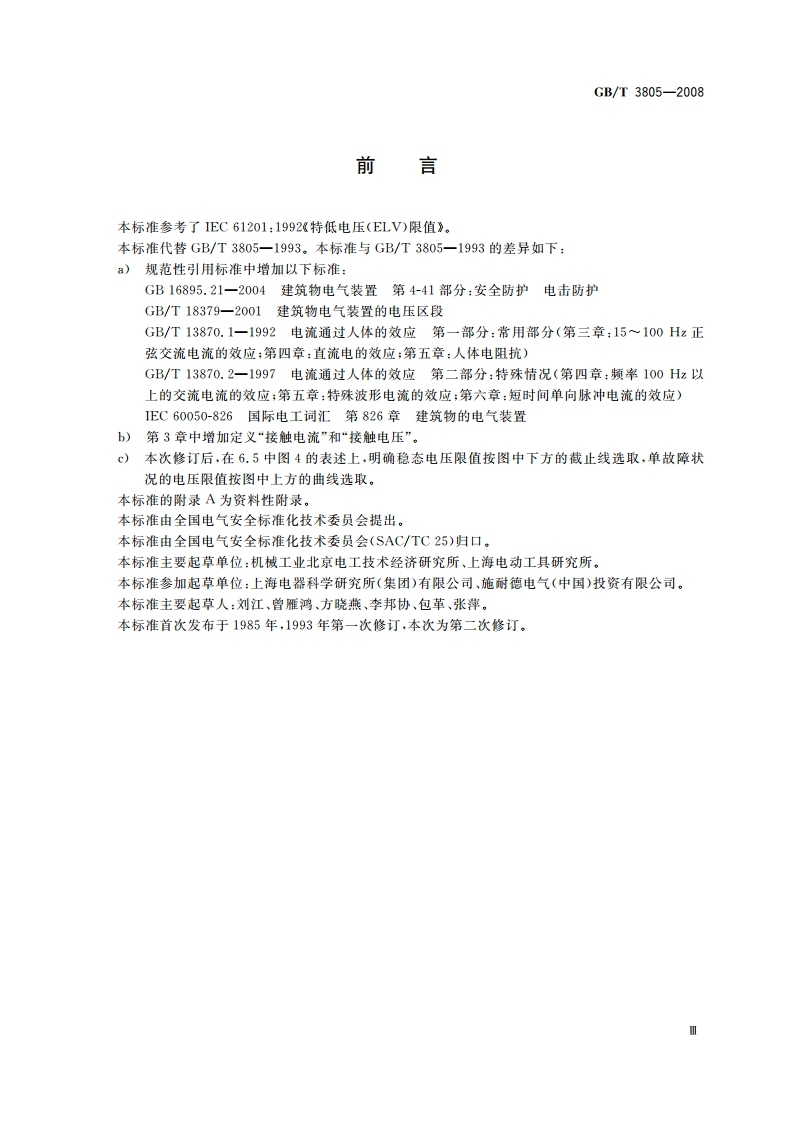

GB/T3805-20083.3接触电压touch voltage在人员或动物接触到导电零件时，与各导电零件之间的电压。1EV195-05-114概述本标准规定的数值基于GB/T13870.1一1992和GB/T13870.2一1997和其他来源的经验。电压限值的规定是针对正常和故障两种状态的。这些限值与直接和间接接触的概念无关，也不用于区分接地和非接地电路。可认为这些限值及低于限值的电压在规定的条件下对人体不构成危险。本标准所规定的电压限值是指由其内阴抗远低于人体阻抗的电源供电的电压限值。对其他电源，本标准不涉及的接触电流限值可以适用。所述电压限值适用于两个可同时触及的零件之间形成的最高电压（考虑最不利情况下的所有外部因素，例如电源电压容差）。电压限值的影响因素在附录A中列出。5环境状况本标准考虑了以下各种环境状况的影响因素：环境状况1：皮肤阻抗和对地电阻均可忽略不计（例如人体浸没条件）：环境状况2：皮肤阻抗和对地电阻降低（例如潮湿条件）：环境状况3：皮肤阻抗和对地电阻均不降低（例如干燥条件）：环境状况4：特殊状况（例如电焊、电镀）。特殊状况的定义由各有关专业标准化技术委员会规定。6电压限值本标准规定的电压限值对于接触面积不大于80m2的情祝是保守的。对于频率不大于100Hz交流电的小接触面积情况，规定了更高的限值。但对于更高频*或对直流电情况，尚无可用的数据。交流的电压限值为正弦波方均根值(r.m.s)。直流的电压限值是无纹波直流电压，无纹波直流通常是指纹波量的方均根值不大于10%的直流。例如：对一个120V的无纹波直流系统，其峰值不超过137V。6.1稳态限值表1给出了正常状态和故障状态下，环境状况为1至3的稳态直流电压和频率范围为15Hz100Hz的稳态交流时的电压限值：对于接触面积小于1cm2的不可握紧部分，给出了更高的电压限值。表1稳态电压限值电压限值/V环境状况正常（无故障）单故障双故障交流直流交流直流交流直流100001635216353370不适用3370551405不适用4特殊应用对接触面积小于1cm2的不可握紧部件，电压限值分别为66V和80V,b在电池充电时，电压限值分别为75V和150V.
